Riferimento: 248002
IMPIEGO

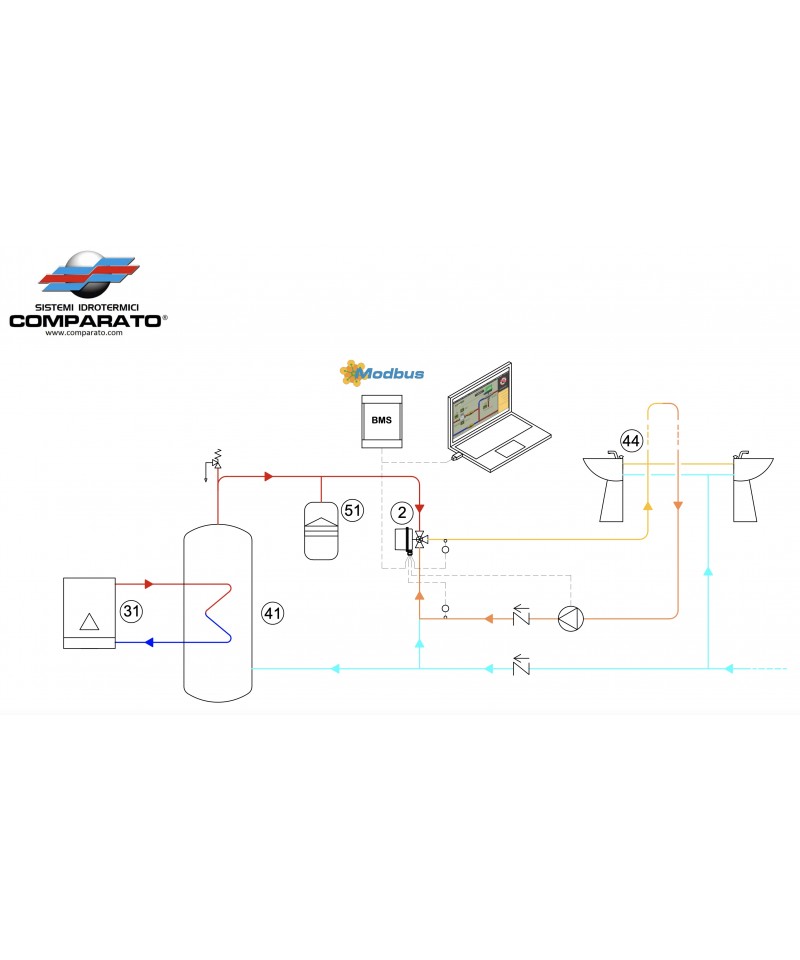

Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
CAVO DI COLLEGAMENTO VALVOLE MUT SERIE VMR 7.030.00434
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.
Versione 230v con Cavo a 4 conduttori con microinterruttore di fine corsa
Per consentire un controllo ottimale della temperatura ambiente, combinando il risparmio energetico con un elevato comfort, è opportuno l’impiego di teste elettrotermiche sui collettori di distribuzione, sulle valvole termostatizzabili da radiatore o sulle valvole dei ventilconvettori. Le teste elettrotermiche normalmente chiuse R473 e R473M sono caratterizzate da un’assoluta silenziosità di funzionamento, un’elevata durata grazie all’assenza di meccanismi soggetti a usura e una chiusura sufficientemente lenta per impedire l’insorgere di fenomeni di colpo d’ariete. Il meccanismo di azionamento è costituito da bulbi a cera controllati mediante PTC elettrici a basso consumo.
Dati tecnici • Prodotto conforme ai requisiti delle Direttive EMC e B.T. • Stato in assenza di tensione: normalmente chiuso (N.C.) • Attacco ad aggancio rapido per valvole e/o collettori standard Giacomini • Indicatore meccanico di posizione • Movimento lineare • Corsa utile attuatore: 2,4 mm • Gradi di polluzione: II • Tensione di impulso nominale: 4 kV • Grado di protezione: IP40 • Protezione contro i contatti diretti mediante doppio isolamento (Classe II) • Cavo di alimentazione: tipo H03 VV-F; lunghezza utile 1 m • Tempo richiesto per completa apertura/chiusura a 25 °C ambiente: ~3 minuti • Campo di temperatura ambiente di impiego: -5÷50 °C • Campo di temperatura ambiente di stoccaggio: -20÷65 °C • Temperatura massima per superficie di montaggio dell’apparecchio: 90 °C • Materiale involucro PBT autoestinguente V0-UL94 • Microinterruttore normalmente aperto con valvola chiusa (solo per versioni con microinterruttore di fine corsa R473M)
PER ULTERIORI INFO VEDI PDF ALLEGATO
CARATTERISTICHE PRINCIPALI Sono azio- nate da un motorino elettrico e possono assu- mere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Su richiesta possono essere montati uno o due interruttori ausiliari che vengono azionati durante la com- mutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento ma- nuale dell’otturatore in posizione centrale.
FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
VALVOLA A SFERA A 6 VIE MOTORIZZABILE PER LA COMMUTAZIONE DEI CIRCUITI DEGLI IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Valvola a sfera a 6 vie in ottone stampato, per la gestione della climatizzazione in impianti di riscaldamento e raffrescamento, in particolare per sistemi dotati di fan-coil. Consente la commutazione tra due distinte fonti di energia per la singola utenza o zona, cioè il passaggio da riscaldamento a raffrescamento e viceversa, evitando di mettere in comunicazione i due circuiti caldo e freddo, che lavorano a pressioni differenti.
Motorizzabile. Un solo servomotore comanda la commutazione di entrambi i circuiti, mentre con valvole tradizionali sarebbe necessario utilizzare più attuatori e sincronizzarli. Le speciali guarnizioni sfera in PTFE, alloggiate con OR in EPDM, permettono l’azionamento tramite servomotori con una coppia inferiore a 5 Nm.
L’ utilizzo di una valvola a 6 vie riduce l’ingombro fisico del sistema rispetto a una configurazione tradizionale che richiederebbe più valvole distinte. Ciò è particolarmente utile in impianti con spazi limitati, dove l’ottimizzazione dello spazio è essenziale. L’installazione risulta inoltre semplificata.
Meno connessioni e meno componenti da installare garantiscono una maggiore affidabilità del sistema nel lungo termine e la riduzione delle necessità di manutenzione.
Il ridotto interasse tra gli ingressi e le uscite agevola la connessione diretta alle utenze tipo fan-coil.
E’ possibile il fissaggio del corpo valvola ad un elemento di supporto, grazie all’apposita flangia forata.
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.
Servomotore a punto fisso
Valvola di zona a due vie in bronzo, normalmente chiusa (NC). Azionamento ON/OFF con un attuatore elettrotermico (Serie 580T) fissabile al corpo con attacco a baionetta.
Valvola di zona a 2 vie 1" gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOV
Gruppo otturatore per valvole di zona tre e quattro vie Watts Serie 560T*561T art.582TX
Per valvole prodotte dal 2000 in poi
| Termostati ambiente meccanici, On-Off, da montare a parete. Per carichi a 230V/50Hz. Per riscaldamento e o raffreddamento. |
| Approvazioni | CE |
| Classe di Protezione | IP30 |
| Tipo di contatto/Portata | SPDT 230 Vca, terminale per riscaldamento 10 A resistivi, 3 A induttivi; terminale per raffreddamento 6 A resistivi, 2 A induttivi |
| Sezione max. dei cavi | 4 mm2 |
| Campo di regolazione di temperatura | 10 ... 30 oC |
| Differenziale fisso | 1 oC |
| Elemento sensibile | Ad espansione di gas |
| Posizione elemento sensibile | incorporato |
| Applicazione Risc./Raffr. | Risc. o Raff. |
| Lingua delle istruzioni | Multilingua |
| Messa a terra | doppio isolamento |
| Dimensioni esterne (AxLxP) | 83 mm | 83 mm | 40 mm |
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.

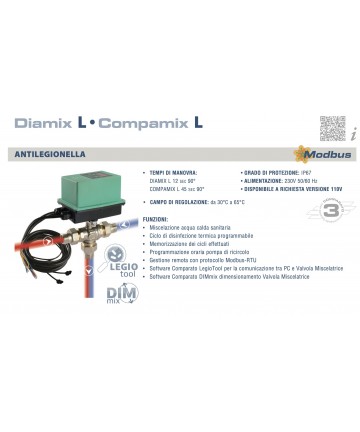

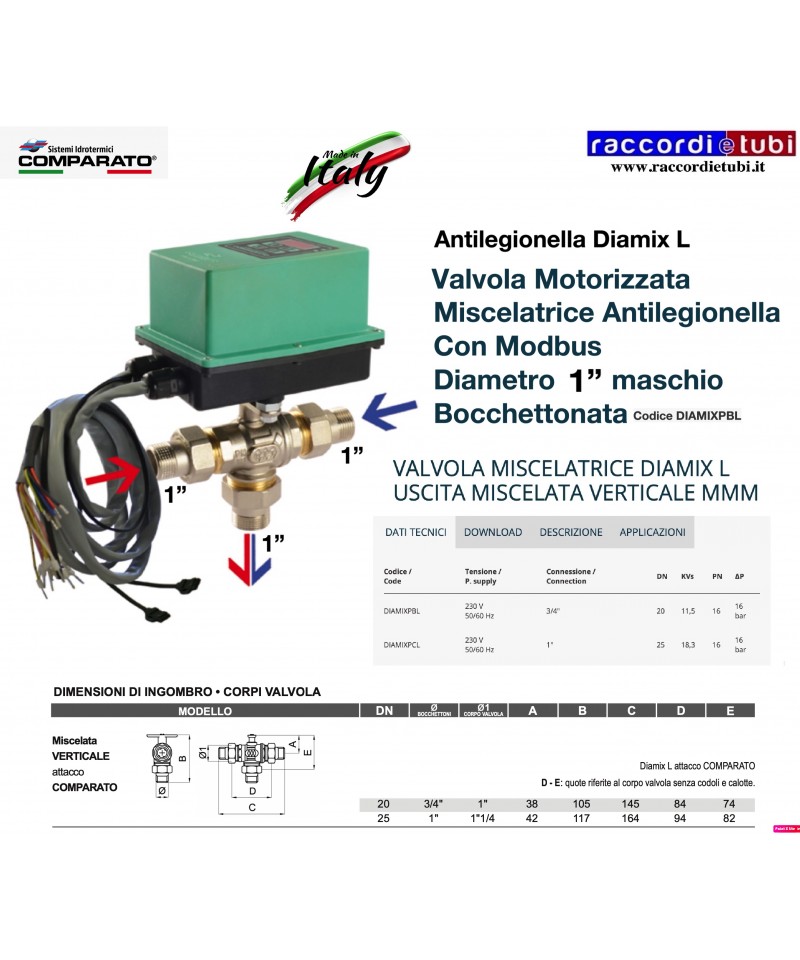

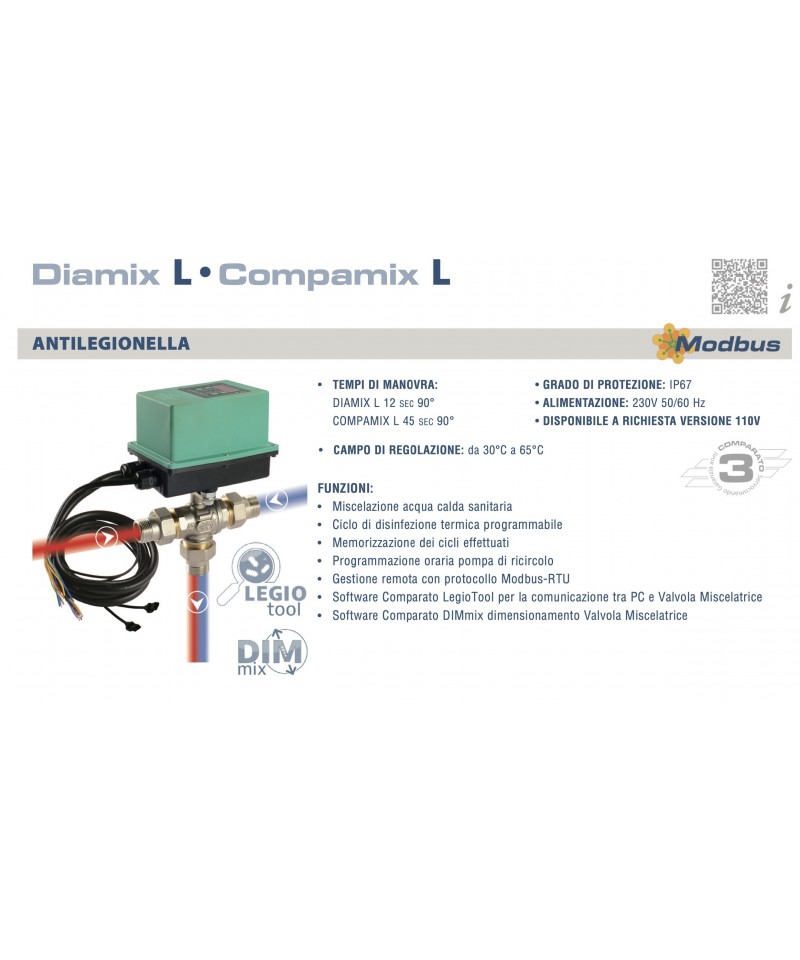

Per ACQUA CALDA SANITARIA, con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
Attuatore elettrotermico a due posizioni per valvole di zona Serie 561T, 560T, 571T. Microinterruttore ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, caldaia). Innesto sul corpo valvola a baionetta. Comando manuale esterno di apertura. Tempo di posizionamento: 4 min. Potenza assorbita: 20W (230V)
Conforme Direttive LVD 2014/35/UE, EMC 2014/30/UE.
