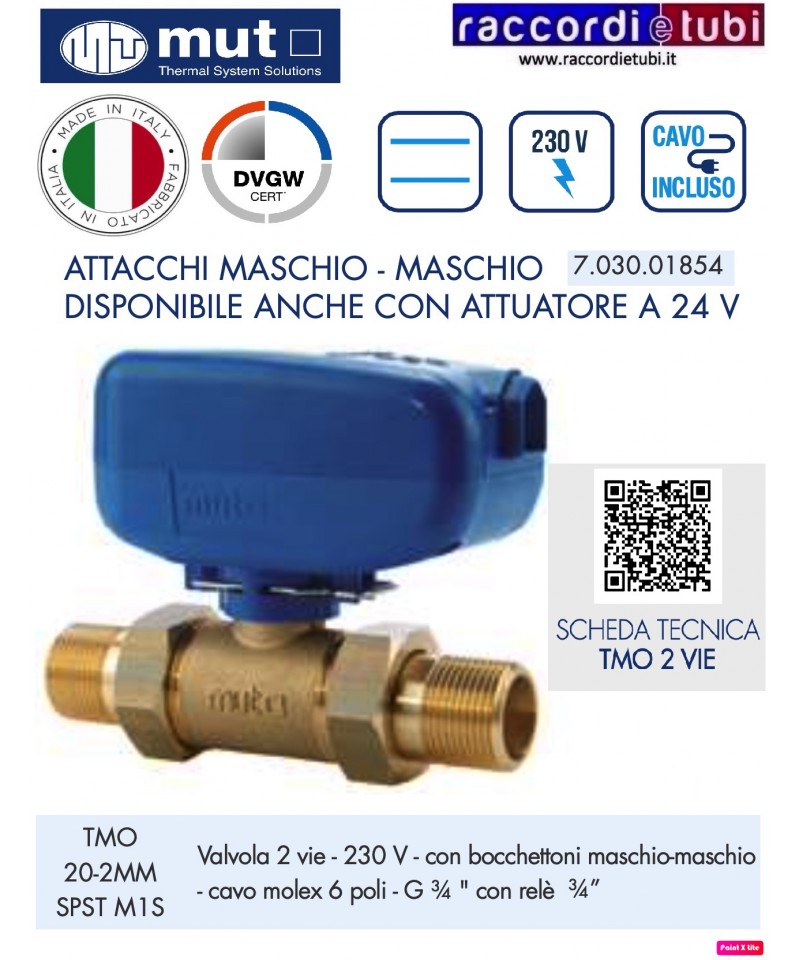

Riferimento: 111022

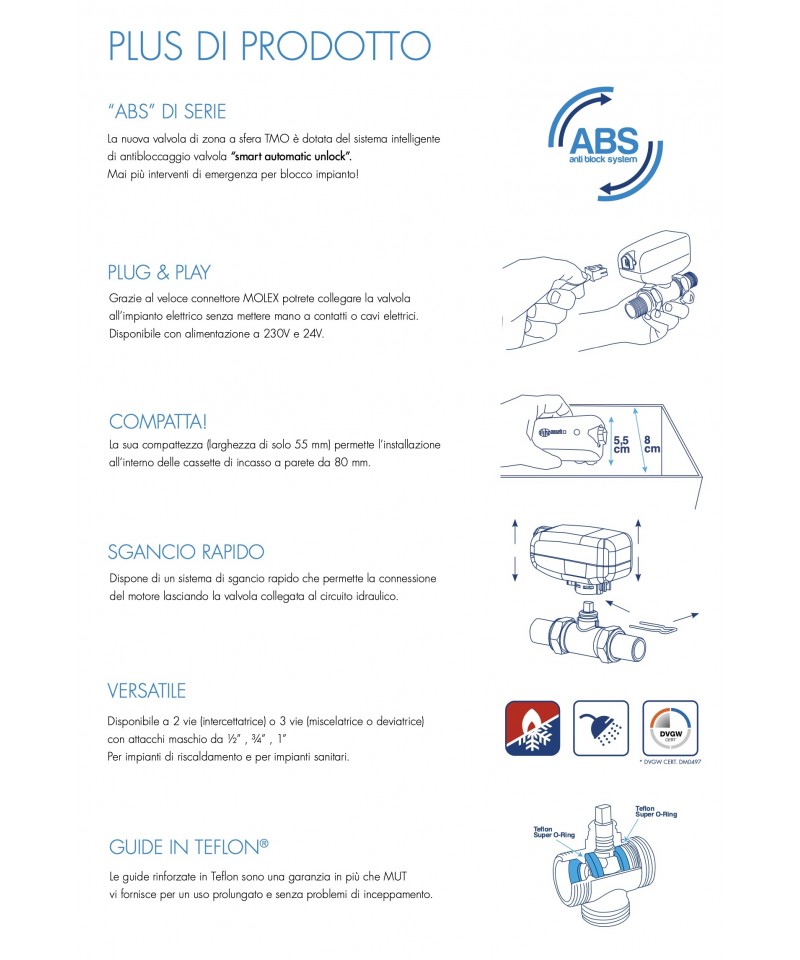

“ABS” DI SERIE
La nuova valvola di zona a sfera TMO è dotata del sistema intelligente di antibloccaggio valvola “smart automatic unlock”.
Mai più interventi di emergenza per blocco
PLUG & PLAY
Grazie al veloce connettore MOLEX potrete collegare la valvola all’impianto elettrico senza mettere mano a contatti o cavi elettrici. Disponibile con alimentazione a 230V e 24V
COMPATTA!
La sua compattezza (larghezza di solo 55 mm) permette l’installazione all’interno delle cassette di incasso a parete da 80 mm.
SGANCIO RAPIDO
Dispone di un sistema di sgancio rapido che permette la connessione del motore lasciando la valvola collegata al circuito idraulico.
VERSATILE

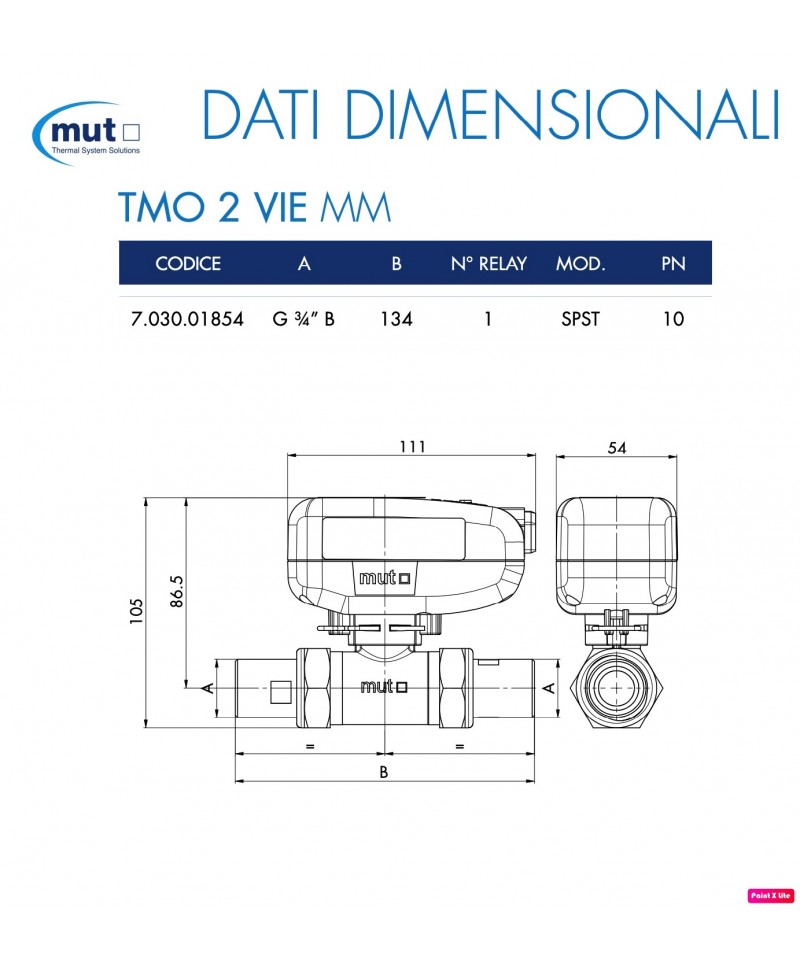

Disponibile a 2 vie (intercettatrice) o 3 vie (miscelatrice o deviatrice) con attacchi maschio da 1⁄2” , 3⁄4” , 1”
Per impianti di riscaldamento e per impianti sanitari.
GUIDE IN TEFLON®
Le guide rinforzate in Teflon sono una garanzia in più che MUT
vi fornisce per un uso prolungato e senza problemi di inceppamento.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
“ABS” DI SERIE
La nuova valvola di zona a sfera TMO è dotata del sistema intelligente di antibloccaggio valvola “smart automatic unlock”.
Mai più interventi di emergenza per blocco
PLUG & PLAY
Grazie al veloce connettore MOLEX potrete collegare la valvola all’impianto elettrico senza mettere mano a contatti o cavi elettrici. Disponibile con alimentazione a 230V e 24V
COMPATTA!
La sua compattezza (larghezza di solo 55 mm) permette l’installazione all’interno delle cassette di incasso a parete da 80 mm.
SGANCIO RAPIDO
Dispone di un sistema di sgancio rapido che permette la connessione del motore lasciando la valvola collegata al circuito idraulico.
VERSATILE
Disponibile a 2 vie (intercettatrice) o 3 vie (miscelatrice o deviatrice) con attacchi maschio da 1⁄2” , 3⁄4” , 1”
Per impianti di riscaldamento e per impianti sanitari.
GUIDE IN TEFLON®
Le guide rinforzate in Teflon sono una garanzia in più che MUT
vi fornisce per un uso prolungato e senza problemi di inceppamento.
CAVO DI COLLEGAMENTO VALVOLE MUT SERIE VMR 7.030.00434
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.
Servomotore M21D
Servomotore a 3 punti per valvola miscelatrice. Bidirezionale, reversibile
con interruttore limitato ad un angolo di manovra di 90°, 2 min.,
coppia 5 Nm. Alimentazione 230V. IP42.
Codice: M21D
Per INFO vedi PDF Allegato
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO

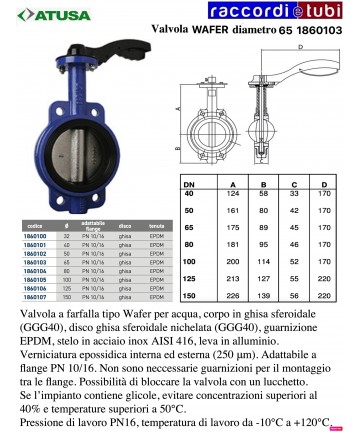

Valvola a farfalla tipo Wafer per acqua, corpo in ghisa sferoidale (GGG40), disco ghisa sferoidale nichelata (GGG40), guarnizione EPDM, stelo in acciaio inox AISI 416, leva in alluminio. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Non sono neccessarie guarnizioni per il montaggio tra le flange. Possibilità di bloccare la valvola con un lucchetto. Se l’impianto contiene glicole, evitare concentrazioni superiori al 40% e temperature superiori a 50°C. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 120°C.
l set consente di utilizzare i servomotori M21D e M51D, accoppiandoli con l’interfaccia standard F04 e con l’astina di manovra.
Codice: SET-523-SM
Servomotore M21D
Servomotore a 3 punti per valvola miscelatrice. Bidirezionale, reversibile
con interruttore limitato ad un angolo di manovra di 90°, 2 min.,
coppia 5 Nm. Alimentazione 230V. IP42.
Codice: M21D
Valvola a farfalla tipo Wafer per acqua, corpo in ghisa sferoidale (GGG40), disco ghisa sferoidale nichelata (GGG40), guarnizione EPDM, stelo in acciaio inox AISI 416, leva in alluminio. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Non sono neccessarie guarnizioni per il montaggio tra le flange. Possibilità di bloccare la valvola con un lucchetto. Se l’impianto contiene glicole, evitare concentrazioni superiori al 40% e temperature superiori a 50°C. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 120°C.
Valvola a farfalla tipo Wafer per acqua, corpo in ghisa sferoidale (GGG40), disco ghisa sferoidale nichelata (GGG40), guarnizione EPDM, stelo in acciaio inox AISI 416, leva in alluminio. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Non sono neccessarie guarnizioni per il montaggio tra le flange. Possibilità di bloccare la valvola con un lucchetto. Se l’impianto contiene glicole, evitare concentrazioni superiori al 40% e temperature superiori a 50°C. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 120°C.
VALVOLA A 3 VIE V135-1B 1"
La valvola V135 è una valvola a tre vie, miscelatrice o deviatrice per impianti di riscaldamento. Viene tipicamente utilizzata in combinazione con una testa termostatica T100R o T100RS, ad esempio nei sistemi di controllo per riscaldamento a pavimento.
| Dim. DN | 25 mm |
|---|---|
| Tipo di attacchi | filettatura interna |
| Diametro dell | G1 inch |
| Pressione | PN16 |
| Pressione differenziale con motore da 90N | 10 bar |
| Temperatura del fluido | -10 ... 120 oC |
| Kvs | 5 |
| Caratteristica della portata | linear |
| Materiali | Corpo valvola in bronzo; inserto valvola in ottone e plastica, con oring in EPDM; volantino superiore in plastica bianca; raccordi in ottone |
| Tipo di valvola | Valvola miscelatrice deviatrice a 3 vie |
| Azione | L'estensione del pistone apre A-AB |
| Corsa | 2 mm |
| Informazioni supplementari |
|
| Max. pressione operativa | 16 bar |
Servomotore a punto fisso
Versione 230v con Cavo a 4 conduttori con microinterruttore di fine corsa
Per consentire un controllo ottimale della temperatura ambiente, combinando il risparmio energetico con un elevato comfort, è opportuno l’impiego di teste elettrotermiche sui collettori di distribuzione, sulle valvole termostatizzabili da radiatore o sulle valvole dei ventilconvettori. Le teste elettrotermiche normalmente chiuse R473 e R473M sono caratterizzate da un’assoluta silenziosità di funzionamento, un’elevata durata grazie all’assenza di meccanismi soggetti a usura e una chiusura sufficientemente lenta per impedire l’insorgere di fenomeni di colpo d’ariete. Il meccanismo di azionamento è costituito da bulbi a cera controllati mediante PTC elettrici a basso consumo.
Dati tecnici • Prodotto conforme ai requisiti delle Direttive EMC e B.T. • Stato in assenza di tensione: normalmente chiuso (N.C.) • Attacco ad aggancio rapido per valvole e/o collettori standard Giacomini • Indicatore meccanico di posizione • Movimento lineare • Corsa utile attuatore: 2,4 mm • Gradi di polluzione: II • Tensione di impulso nominale: 4 kV • Grado di protezione: IP40 • Protezione contro i contatti diretti mediante doppio isolamento (Classe II) • Cavo di alimentazione: tipo H03 VV-F; lunghezza utile 1 m • Tempo richiesto per completa apertura/chiusura a 25 °C ambiente: ~3 minuti • Campo di temperatura ambiente di impiego: -5÷50 °C • Campo di temperatura ambiente di stoccaggio: -20÷65 °C • Temperatura massima per superficie di montaggio dell’apparecchio: 90 °C • Materiale involucro PBT autoestinguente V0-UL94 • Microinterruttore normalmente aperto con valvola chiusa (solo per versioni con microinterruttore di fine corsa R473M)
PER ULTERIORI INFO VEDI PDF ALLEGATO
| Termostati ambiente meccanici, On-Off, da montare a parete. Per carichi a 230V/50Hz. Per riscaldamento e o raffreddamento. |
| Approvazioni | CE |
| Classe di Protezione | IP30 |
| Tipo di contatto/Portata | SPDT 230 Vca, terminale per riscaldamento 10 A resistivi, 3 A induttivi; terminale per raffreddamento 6 A resistivi, 2 A induttivi |
| Sezione max. dei cavi | 4 mm2 |
| Campo di regolazione di temperatura | 10 ... 30 oC |
| Differenziale fisso | 1 oC |
| Elemento sensibile | Ad espansione di gas |
| Posizione elemento sensibile | incorporato |
| Applicazione Risc./Raffr. | Risc. o Raff. |
| Lingua delle istruzioni | Multilingua |
| Messa a terra | doppio isolamento |
| Dimensioni esterne (AxLxP) | 83 mm | 83 mm | 40 mm |
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
