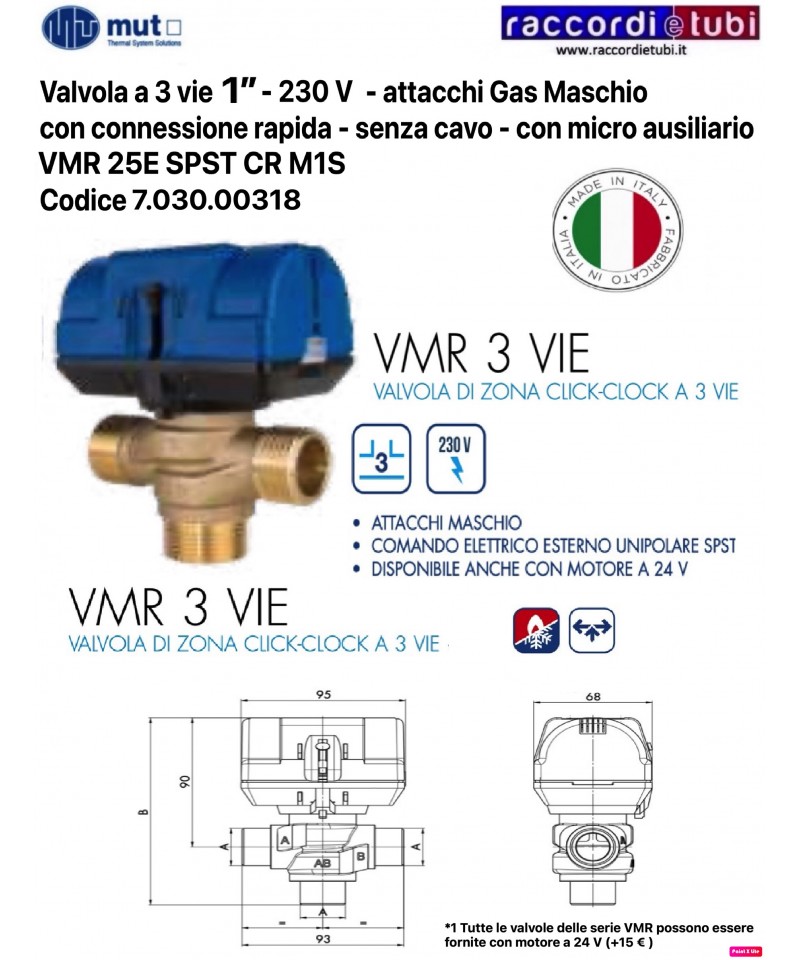

ELETTROVALVOLA MUT 3 VIE 1" VRM MASCHIO 7.030.00318

CARATTERISTICHE PRINCIPALI

Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale

PER ULTERIORI INFO VEDI PDF ALLEGATO

CARATTERISTICHE PRINCIPALI

Le valvole SF a due vie sono valvole motorizzate usate in applicazioni di impianto per controllare il flusso di acqua calda e fredda.
Sono collegate come valvole intercettatrici in impianti di riscaldamento
o raffreddamento. L' otturatore a sfera può assumere due posizioni

di funzionamento: o tutto chiuso o tutta aperto; la valvola standard è normalmente chiusa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale

PER ULTERIORE INFO VEDI PDF ALLEGATO

IMPIEGO

Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI

CARATTERISTICHE PRINCIPALI

Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale

PER ULTERIORI INFO VEDI PDF ALLEGATO

miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice

con download dei dati
gestione remota con protocollo Modbus-RTU

regolazione della temperatura
di ritorno ricircolo con modulazione

PWM della pompa programmazione oraria pompa ricircolo

Per ulteriori info vedi il PDF allegato

miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice

con download dei dati
gestione remota con protocollo Modbus-RTU

regolazione della temperatura
di ritorno ricircolo con modulazione

PWM della pompa programmazione oraria pompa ricircolo

Per ulteriori info vedi il PDF allegato

FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
