Riferimento: 140024

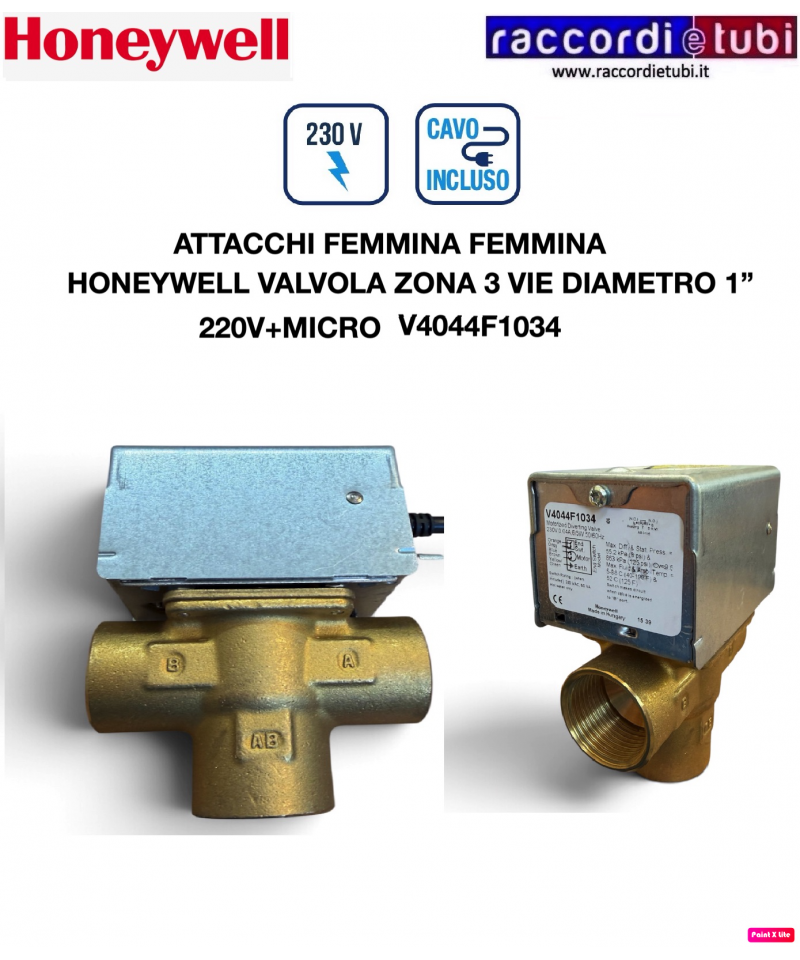

HONEYWELL VALVOLA A TRE VIE FF Ø 1" 220V V4044F1034 CON MICRO
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
HONEYWELL VALVOLA A TRE VIE FF Ø 1" 220V V4044F1034 CON MICRO
Valvola a farfalla tipo Wafer per acqua, corpo in ghisa sferoidale (GGG40), disco ghisa sferoidale nichelata (GGG40), guarnizione EPDM, stelo in acciaio inox AISI 416, leva in alluminio. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Non sono neccessarie guarnizioni per il montaggio tra le flange. Possibilità di bloccare la valvola con un lucchetto. Se l’impianto contiene glicole, evitare concentrazioni superiori al 40% e temperature superiori a 50°C. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 120°C.
Valvola di zona a due vie in bronzo, normalmente chiusa (NC). Azionamento ON/OFF con un attuatore elettrotermico (Serie 580T) fissabile al corpo con attacco a baionetta.
ELETTROVALVOLA MUT 3 VIE 1" FF MICRO INTERUTTORE ENTRATA AB LATERALE
Sono azionate da un motorino elettrico e possono assumere due posizioni di funzionamento a seconda che quest’ultimo sia alimentato (fig.2) o no (fig.1). Su richiesta può essere montato un interruttore ausiliario che viene azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale (fig.3). Inoltre la versione PLUS ha un by-pass regolabile e una presa di pressione manometrica per equilibrare il circuito idraulico a valvola chiusa.
HONEYWELL VALVOLA ZONA TRE 3 VIE Ø 3/4" 220V V4044F1067 ELETTROVALVOLA CON MICRO
CARATTERISTICHE PRINCIPALI Sono azio- nate da un motorino elettrico e possono assu- mere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Su richiesta possono essere montati uno o due interruttori ausiliari che vengono azionati durante la com- mutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento ma- nuale dell’otturatore in posizione centrale.
FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
Valvola di zona a 2 vie 3/4 gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOVO
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
CAVO DI COLLEGAMENTO VALVOLE MUT SERIE VMR 7.030.00434
VALVOLA A 3 VIE V135-1B 1"
La valvola V135 è una valvola a tre vie, miscelatrice o deviatrice per impianti di riscaldamento. Viene tipicamente utilizzata in combinazione con una testa termostatica T100R o T100RS, ad esempio nei sistemi di controllo per riscaldamento a pavimento.
| Dim. DN | 25 mm |
|---|---|
| Tipo di attacchi | filettatura interna |
| Diametro dell | G1 inch |
| Pressione | PN16 |
| Pressione differenziale con motore da 90N | 10 bar |
| Temperatura del fluido | -10 ... 120 oC |
| Kvs | 5 |
| Caratteristica della portata | linear |
| Materiali | Corpo valvola in bronzo; inserto valvola in ottone e plastica, con oring in EPDM; volantino superiore in plastica bianca; raccordi in ottone |
| Tipo di valvola | Valvola miscelatrice deviatrice a 3 vie |
| Azione | L'estensione del pistone apre A-AB |
| Corsa | 2 mm |
| Informazioni supplementari |
|
| Max. pressione operativa | 16 bar |
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
Per ACQUA CALDA SANITARIA, con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
CARATTERISTICHE PRINCIPALI
Le valvole SF a due vie sono valvole motorizzate usate in applicazioni di impianto per controllare il flusso di acqua calda e fredda.
Sono collegate come valvole intercettatrici in impianti di riscaldamento
o raffreddamento. L' otturatore a sfera può assumere due posizioni
di funzionamento: o tutto chiuso o tutta aperto; la valvola standard è normalmente chiusa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORE INFO VEDI PDF ALLEGATO
KIT MUT CHIAVE DI SMONTAGGIO 7.013.00188 PER VALVOLE MUT
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.
Attuatore elettrotermico ad azione on/off per valvole di zona Serie VU. Microinterruttore ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, contabilizzazione). Attacco a baionetta al corpo valvola. Dispositivo per il comando manuale.
