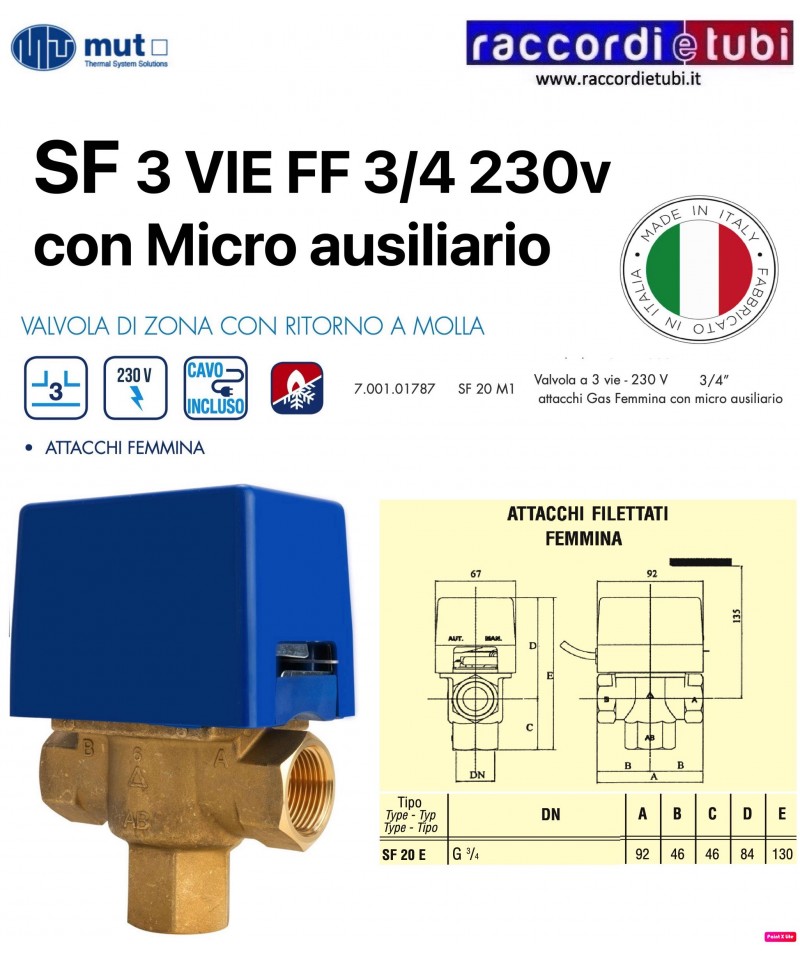

Riferimento: 111122
CARATTERISTICHE PRINCIPALI Sono azio- nate da un motorino elettrico e possono assu- mere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Su richiesta possono essere montati uno o due interruttori ausiliari che vengono azionati durante la com- mutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento ma- nuale dell’otturatore in posizione centrale.
FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
CARATTERISTICHE PRINCIPALI Sono azio- nate da un motorino elettrico e possono assu- mere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Su richiesta possono essere montati uno o due interruttori ausiliari che vengono azionati durante la com- mutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento ma- nuale dell’otturatore in posizione centrale.
FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
TECO CAVO DI COLLEGAMENTO KA00K0014 PER TUTTI I MOTORI E104
Motore elettrico E104
Motore elettrico stepper, compatto, silenzioso e a bas-so consumo, con funzione ON-OFF e microinterruttore ausiliario nella versione con segnalazione in apertura (riscaldamento), oppure nella versione con feedback di sicurezza di avvenuta chiusura della valvola (sanitario). Montaggio e smontaggio rapido grazie all’attacco Snap-fit e al connettore Molex Microfit.
Temperatura ambiente -30/ 50 °C
Valvola di zona a 2 vie 3/4 gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOVO
CARATTERISTICHE PRINCIPALI Sono azio- nate da un motorino elettrico e possono assu- mere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Su richiesta possono essere montati uno o due interruttori ausiliari che vengono azionati durante la com- mutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento ma- nuale dell’otturatore in posizione centrale.
FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
Per ACQUA CALDA SANITARIA, con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
Attuatore elettrotermico a due posizioni per valvole di zona Serie 561T, 560T, 571T. Microinterruttore ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, caldaia). Innesto sul corpo valvola a baionetta. Comando manuale esterno di apertura. Tempo di posizionamento: 4 min. Potenza assorbita: 20W (230V)
Conforme Direttive LVD 2014/35/UE, EMC 2014/30/UE.
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
CARATTERISTICHE PRINCIPALI
Le valvole SF a due vie sono valvole motorizzate usate in applicazioni di impianto per controllare il flusso di acqua calda e fredda.
Sono collegate come valvole intercettatrici in impianti di riscaldamento
o raffreddamento. L' otturatore a sfera può assumere due posizioni
di funzionamento: o tutto chiuso o tutta aperto; la valvola standard è normalmente chiusa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORE INFO VEDI PDF ALLEGATO
Versione 230v con Cavo a 4 conduttori con microinterruttore di fine corsa
Per consentire un controllo ottimale della temperatura ambiente, combinando il risparmio energetico con un elevato comfort, è opportuno l’impiego di teste elettrotermiche sui collettori di distribuzione, sulle valvole termostatizzabili da radiatore o sulle valvole dei ventilconvettori. Le teste elettrotermiche normalmente chiuse R473 e R473M sono caratterizzate da un’assoluta silenziosità di funzionamento, un’elevata durata grazie all’assenza di meccanismi soggetti a usura e una chiusura sufficientemente lenta per impedire l’insorgere di fenomeni di colpo d’ariete. Il meccanismo di azionamento è costituito da bulbi a cera controllati mediante PTC elettrici a basso consumo.
Dati tecnici • Prodotto conforme ai requisiti delle Direttive EMC e B.T. • Stato in assenza di tensione: normalmente chiuso (N.C.) • Attacco ad aggancio rapido per valvole e/o collettori standard Giacomini • Indicatore meccanico di posizione • Movimento lineare • Corsa utile attuatore: 2,4 mm • Gradi di polluzione: II • Tensione di impulso nominale: 4 kV • Grado di protezione: IP40 • Protezione contro i contatti diretti mediante doppio isolamento (Classe II) • Cavo di alimentazione: tipo H03 VV-F; lunghezza utile 1 m • Tempo richiesto per completa apertura/chiusura a 25 °C ambiente: ~3 minuti • Campo di temperatura ambiente di impiego: -5÷50 °C • Campo di temperatura ambiente di stoccaggio: -20÷65 °C • Temperatura massima per superficie di montaggio dell’apparecchio: 90 °C • Materiale involucro PBT autoestinguente V0-UL94 • Microinterruttore normalmente aperto con valvola chiusa (solo per versioni con microinterruttore di fine corsa R473M)
PER ULTERIORI INFO VEDI PDF ALLEGATO
Per ACQUA CALDA SANITARIA, con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.
VALVOLA A 3 VIE V135-1B 1"
La valvola V135 è una valvola a tre vie, miscelatrice o deviatrice per impianti di riscaldamento. Viene tipicamente utilizzata in combinazione con una testa termostatica T100R o T100RS, ad esempio nei sistemi di controllo per riscaldamento a pavimento.
| Dim. DN | 25 mm |
|---|---|
| Tipo di attacchi | filettatura interna |
| Diametro dell | G1 inch |
| Pressione | PN16 |
| Pressione differenziale con motore da 90N | 10 bar |
| Temperatura del fluido | -10 ... 120 oC |
| Kvs | 5 |
| Caratteristica della portata | linear |
| Materiali | Corpo valvola in bronzo; inserto valvola in ottone e plastica, con oring in EPDM; volantino superiore in plastica bianca; raccordi in ottone |
| Tipo di valvola | Valvola miscelatrice deviatrice a 3 vie |
| Azione | L'estensione del pistone apre A-AB |
| Corsa | 2 mm |
| Informazioni supplementari |
|
| Max. pressione operativa | 16 bar |
Gruppo otturatore per valvole di zona due vie Watts Serie 571T art.581TX
Per valvole prodotte dal 2000 in poi
Per ACQUA CALDA SANITARIA, con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
