Riferimento: 247266

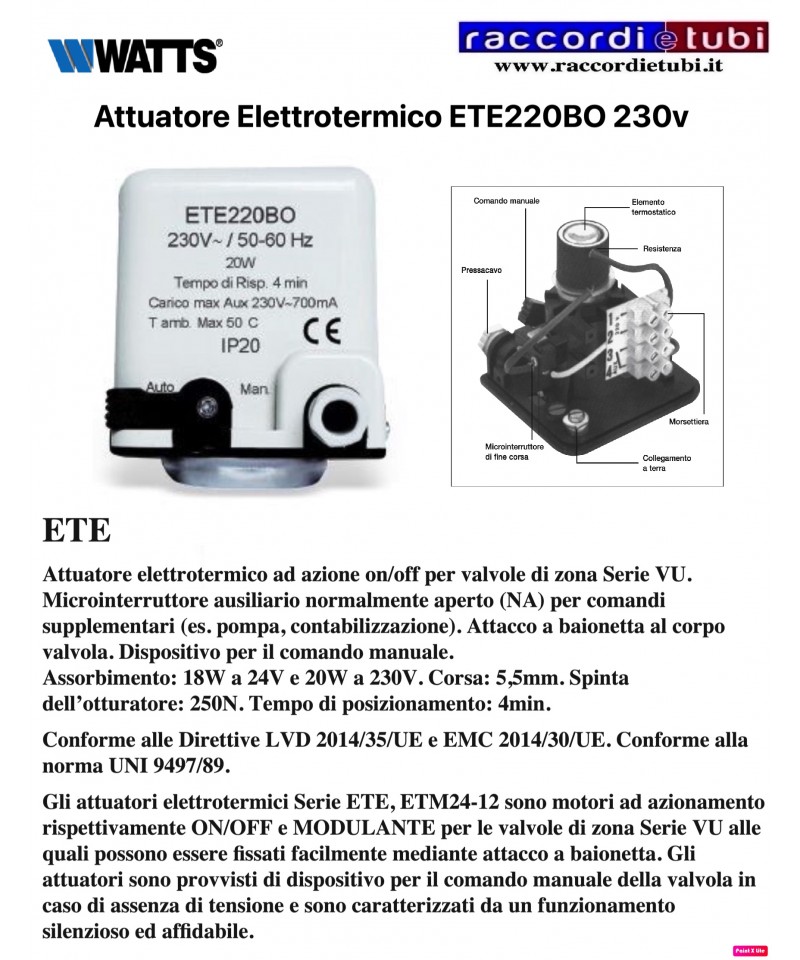

Attuatore elettrotermico ad azione on/off per valvole di zona Serie VU. Microinterruttore ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, contabilizzazione). Attacco a baionetta al corpo valvola. Dispositivo per il comando manuale.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Attuatore elettrotermico ad azione on/off per valvole di zona Serie VU. Microinterruttore ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, contabilizzazione). Attacco a baionetta al corpo valvola. Dispositivo per il comando manuale.
TECO CAVO DI COLLEGAMENTO KA00K0014 PER TUTTI I MOTORI E104
Attuatore elettrotermico compatto ad azione on/off compatibile con valvole da radiatore termostatizzabili, valvole per fan-coil e collettori. Calotta in materiale polimerico autoestinguente. Ghiera filettata in ottone nichelato M30x1.5. Normalmente chiusa (NC). Corsa: 3,5 mm. Spinta otturatore: 100N (Versione NC) - 80N (Versione NA). Temperatura ambiente: 0÷50°C. Versione a 4 fili (NA4 – NC4) completo di microinterruttore ausiliario. Portata contatto ausiliario: 700mA. Conforme Direttive: LVD 2014/35/UE, EMC 2014/30/UE. Approvato TÜV.
Valvola di zona a due vie in bronzo, normalmente chiusa (NC). Azionamento ON/OFF con un attuatore elettrotermico (Serie 580T) fissabile al corpo con attacco a baionetta.
| Termostati ambiente meccanici, On-Off, da montare a parete. Per carichi a 230V/50Hz. Per riscaldamento e o raffreddamento. |
| Approvazioni | CE |
| Classe di Protezione | IP30 |
| Tipo di contatto/Portata | SPDT 230 Vca, terminale per riscaldamento 10 A resistivi, 3 A induttivi; terminale per raffreddamento 6 A resistivi, 2 A induttivi |
| Sezione max. dei cavi | 4 mm2 |
| Campo di regolazione di temperatura | 10 ... 30 oC |
| Differenziale fisso | 1 oC |
| Elemento sensibile | Ad espansione di gas |
| Posizione elemento sensibile | incorporato |
| Applicazione Risc./Raffr. | Risc. o Raff. |
| Lingua delle istruzioni | Multilingua |
| Messa a terra | doppio isolamento |
| Dimensioni esterne (AxLxP) | 83 mm | 83 mm | 40 mm |
Servomotore a punto fisso
Motore elettrico E104
Motore elettrico stepper, compatto, silenzioso e a bas-so consumo, con funzione ON-OFF e microinterruttore ausiliario nella versione con segnalazione in apertura (riscaldamento), oppure nella versione con feedback di sicurezza di avvenuta chiusura della valvola (sanitario). Montaggio e smontaggio rapido grazie all’attacco Snap-fit e al connettore Molex Microfit.
Temperatura ambiente -30/ 50 °C
CARATTERISTICHE PRINCIPALI Sono azio- nate da un motorino elettrico e possono assu- mere due posizioni di funzionamento a seconda che quest’ultimo sia attivato o no. Su richiesta possono essere montati uno o due interruttori ausiliari che vengono azionati durante la com- mutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento ma- nuale dell’otturatore in posizione centrale.
FUNZIONAMENTO Senza alimentazione elettrica la valvola si posiziona come in Fig. 1: la via A chiusa e la via B aperta. L’otturatore a sfera chiude la via A sotto l’azione della forza elastica esercitata dalle molle di ritorno. Quando viene attivata l’alimentazione elettrica il ser- vomotore vince la forza delle molle e sposta la sfera dalla via A alla via B in circa 20 secondi e la mantiene in quella posizione sino a quan- do non si toglie l’alimentazione (Fig. 2). Quando si toglie l’alimentazione elettrica le molle di ritorno riportano l’otturatore sulla via A.
Valvola di zona a 2 vie 3/4 gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOVO
Servomotore proporzionale M51-05D
ELETTROVALVOLA MUT 3 VIE 1" FF MICRO INTERUTTORE ENTRATA AB LATERALE
Sono azionate da un motorino elettrico e possono assumere due posizioni di funzionamento a seconda che quest’ultimo sia alimentato (fig.2) o no (fig.1). Su richiesta può essere montato un interruttore ausiliario che viene azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale (fig.3). Inoltre la versione PLUS ha un by-pass regolabile e una presa di pressione manometrica per equilibrare il circuito idraulico a valvola chiusa.
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
VALVOLA A 3 VIE V135-1B 1"
La valvola V135 è una valvola a tre vie, miscelatrice o deviatrice per impianti di riscaldamento. Viene tipicamente utilizzata in combinazione con una testa termostatica T100R o T100RS, ad esempio nei sistemi di controllo per riscaldamento a pavimento.
| Dim. DN | 25 mm |
|---|---|
| Tipo di attacchi | filettatura interna |
| Diametro dell | G1 inch |
| Pressione | PN16 |
| Pressione differenziale con motore da 90N | 10 bar |
| Temperatura del fluido | -10 ... 120 oC |
| Kvs | 5 |
| Caratteristica della portata | linear |
| Materiali | Corpo valvola in bronzo; inserto valvola in ottone e plastica, con oring in EPDM; volantino superiore in plastica bianca; raccordi in ottone |
| Tipo di valvola | Valvola miscelatrice deviatrice a 3 vie |
| Azione | L'estensione del pistone apre A-AB |
| Corsa | 2 mm |
| Informazioni supplementari |
|
| Max. pressione operativa | 16 bar |
Valvola di zona a due vie in bronzo, normalmente chiusa (NC). Azionamento ON/OFF con un attuatore elettrotermico (Serie 580T) fissabile al corpo con attacco a baionetta.
Elettrovalvola per gas normalmente aperta a riarmo manuale con attacchi filettati.
