Artikel-Nr.: 111122

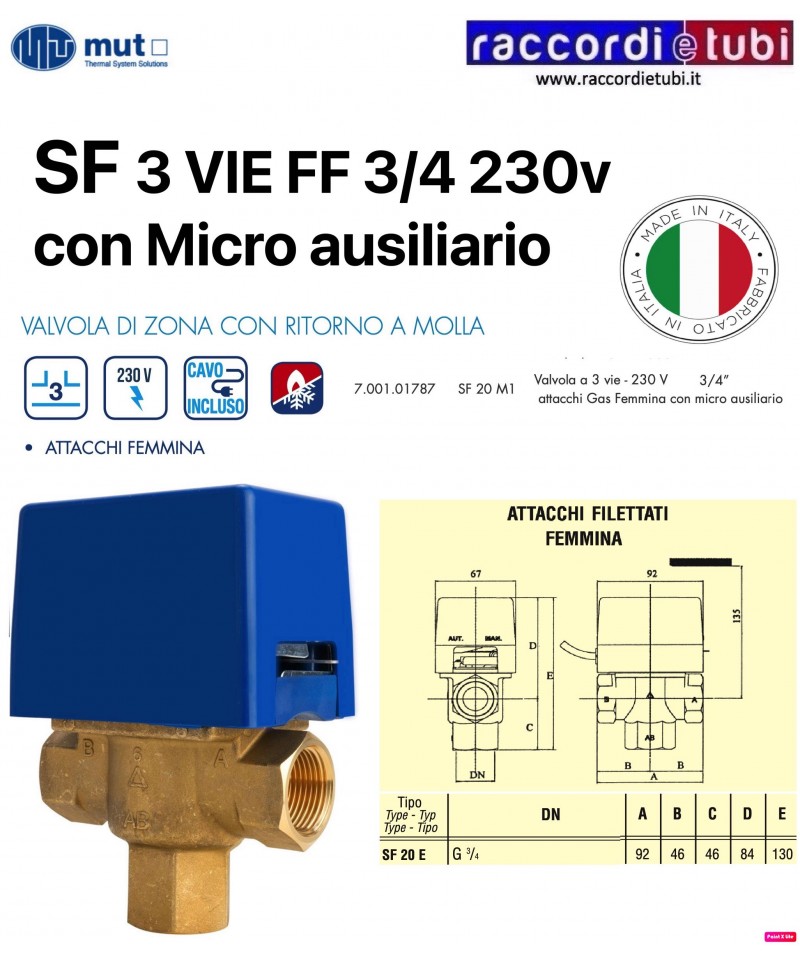

HAUPTEIGENSCHAFTEN Sie werden von einem Elektromotor betätigt und können je nach Aktivierung in zwei Betriebspositionen überführt werden. Auf Anfrage können ein oder zwei Hilsschalter installiert werden, die während der Umschaltung des Ventils aktiviert werden. Die Ventile sind mit einem externen Hebel zur manuellen Positionierung des Sitzes in der Mittelstellung ausgestattet.
BETRIEB Ohne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A ist geschlossen und der Weg B ist offen. Der Kugelhahn schließt den Weg A unter dem Einfluss der Federspannung, die von den Rückfedern ausgeübt wird. Wenn die elektrische Versorgung aktiviert wird, überwältigt der Servomotor die Kraft der Federn und bewegt die Kugel von Weg A zu Weg B in etwa 20 Sekunden und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung unterbrochen wird, bringen die Rückfedern den Schieber zurück auf den Weg A.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
HAUPTEIGENSCHAFTEN Sie werden von einem Elektromotor betätigt und können je nach Aktivierung in zwei Betriebspositionen überführt werden. Auf Anfrage können ein oder zwei Hilsschalter installiert werden, die während der Umschaltung des Ventils aktiviert werden. Die Ventile sind mit einem externen Hebel zur manuellen Positionierung des Sitzes in der Mittelstellung ausgestattet.
BETRIEB Ohne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A ist geschlossen und der Weg B ist offen. Der Kugelhahn schließt den Weg A unter dem Einfluss der Federspannung, die von den Rückfedern ausgeübt wird. Wenn die elektrische Versorgung aktiviert wird, überwältigt der Servomotor die Kraft der Federn und bewegt die Kugel von Weg A zu Weg B in etwa 20 Sekunden und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung unterbrochen wird, bringen die Rückfedern den Schieber zurück auf den Weg A.
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISLÄUFE IN HEIZUNGS-/KÜHLANLAGEN
Kugelnventil mit 6 Wegen aus Messingdruckguss zur Steuerung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Fan-Coils. Erlaubt die Umschaltung zwischen zwei unterschiedlichen Energiequellen für die einzelne Nutzung oder Zone, das heißt den Wechsel von Heiz- zu Kühlbetrieb und umgekehrt, ohne die beiden heißen und kalten Kreisläufe, die bei unterschiedlichen Druckverhältnissen arbeiten, miteinander zu verbinden.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Aktuatoren erforderlich wären, die synchronisiert werden müssten. Die speziellen Kugeldichtungen aus PTFE, die mit O-Ringen aus EPDM ausgestattet sind, ermöglichen den Betrieb mit Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Raum, wo eine Raumnutzungseffizienz entscheidend ist. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und reduzieren den Wartungsaufwand.
Der reduzierte Abstand zwischen Ein- und Ausgängen erleichtert den direkten Anschluss an Verbrauchselemente wie Fan-Coils.
Es ist möglich, den Ventilkörper an einem Stützelement zu befestigen, dank der speziellen durchbohrten Flansch.
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betrieb mit einem elektrothermischen Antrieb (Serie 580T) am Gehäuse mit Bajonettverschluss zu befestigen.
Elektromagnetventil für Gas, normalerweise offen, mit manuellem Rücksetzmechanismus und Gewindeanschlüssen.
EINSETZUNG
Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung durchgeführter Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
von Rücklauf-Rückführungen mit Modulation
PWM der Pumpe Programmierung der Pumpenlaufzeit der Rückführung
Für weitere Informationen siehe das beigefügte PDF
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit einem Schalter, der auf einen Steuerwinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Versorgungsspannung 230V. IP42.
Code: M21D
Für INFO siehe angehängtes PDF
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Die zwei Wege sind für die On-Off-Zonensteuerung von Hausanlagen konzipiert.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Durchflussunterbrechung, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann zwei Betriebspositionen einnehmen, abhängig davon, wie der Elektromotor, der ihn bewegt, gespeist wird. Der Kopf des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein zusätzlicher Mikroschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE ANLAGE PDF
Für HEISSES TRINKWASSER, mit integriertem Desinfektionsprogramm gegen das Bakterium LEGIONELLA
Mischventil mit temperaturgeregelter Mikroprozessorsteuerung
Mit Temperaturfühler auf Halbleiterbasis
Schutzart IP65
Ventilkörper 3 Wege FFF aus Messing, Gesamtübergang
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Leitlinien zur Vermeidung und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
programmierbarer Desinfektionszyklus Speichern der durchgeführten Zyklen
Software Legiotool Comparato
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Temperaturregelung
von Rückführung Zirkulation mit Modulation
PWM der Pumpe programmierte Stundenpumpe Zirkulation
Für weitere Informationen siehe das angehängte PDF
DREIWEGE-VENTIL V135-1B 1"
Das Ventil V135 ist ein Dreiwegeventil, Mischventil oder Umleitungsventil für Heizungsanlagen. Es wird typischerweise in Kombination mit einem Thermostatkopf T100R oder T100RS verwendet, zum Beispiel in Fußbodenheizungssteuerungssystemen.
| Dim. DN | 25 mm |
|---|---|
| Anschlussart | Innengewinde |
| Durchmesser | G1 Zoll |
| Druck | PN16 |
| Differenzdruck mit Motor 90N | 10 bar |
| Fluidtemperatur | -10 ... 120 °C |
| Kvs | 5 |
| Durchflusscharakteristik | linear |
| Materialien | Ventilkörper aus Bronze; Ventileinsatz aus Messing und Kunststoff, mit EPDM-O-Ring; oberer Handrad aus weißem Kunststoff; Messinganschlüsse |
| Ventiltyp | Dreiwege-Mischventil |
| Aktion | Die Verlängerung des Kolbens öffnet A-AB |
| Hub | 2 mm |
| Zusätzliche Informationen |
|
| Max. Betriebsdruck | 16 bar |
Zweiweg-Elektrothermischer Aktor für Zonenventile Serie 561T, 560T, 571T. Normalerweise offener Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Heizkessel). Bajonettanschluss am Ventilkörper. Externe manuelle Öffnungssteuerung. Stellzeit: 4 min. Leistung: 20W (230V)
Entspricht den Richtlinien LVD 2014/35/EU, EMC 2014/30/EU.
HAUPTEIGENSCHAFTEN
Die 2-Wege SF-Ventile sind motorisierte Ventile, die in Anlagenanwendungen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelhahn kann zwei Positionen
im Betrieb annehmen: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne Mikro-Schalter ausgestattet ist, der während des Schaltvorgangs des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Ventils im mittleren Zustand ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
Für HEISSES TRINKWASSER, mit integriertem Programm zur Desinfektion des LEGIONELLA-Bakteriums
Thermoregulierendes Mischventil, mikroprozessorgesteuert
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilkörper FFF aus Messing, voller Durchfluss
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Kreislauf, wo eine programmierte thermische Desinfektion im Sinne der nationalen Richtlinien zur Prävention und Kontrolle von Legionärskrankheit erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
Programmatischer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool-Software Comparato
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Rücklauftemperatur
Kreislauf mit Modulation
PWM der Pumpe, zeitliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
Servomotor für festen Punkt
Normalerweise offene Elektromagnetventile mit manueller Rückstellung und Gewindeanschlüssen.
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
