44 Artikel gefunden

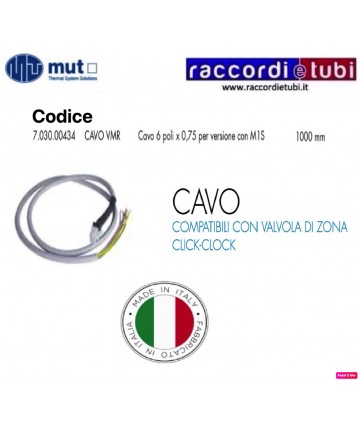

VERBINDUNGSKABEL FÜR MUT-VENTILE SERIE VMR 7.030.00434

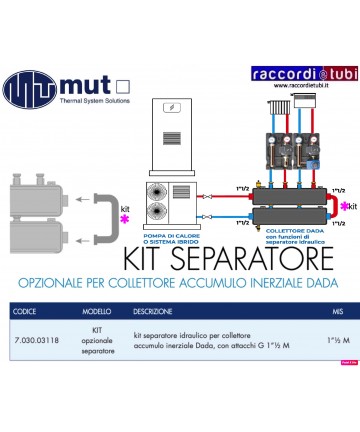

OPTIONALES TRENNKIT FÜR INERTIAL-SPEICHER-SAMMLER DADA
hydraulisches Trennkit für den Sammler
Inertialspeicher Dada, mit G 1"1/2 M Anschlüssen
Code 7.030.03118

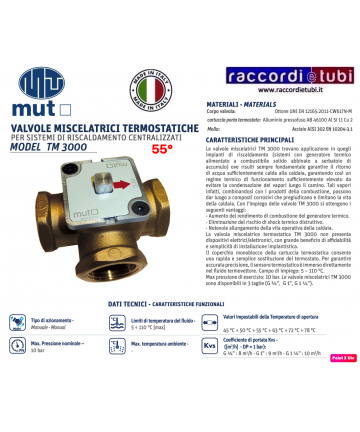

HAUPTMERKMALE Die Mischventile TM 3000 finden Anwendung in Heizungsanlagen (Systeme mit einem Festbrennstoffkessel kombiniert mit einem Speicher), wo es grundlegend wichtig ist, stets die Rückführung von ausreichend warmem Wasser zum Kessel sicherzustellen und damit einen ausreichend hohen Betriebstemperaturbereich zu gewährleisten, um die Kondensation der Dämpfe im Schornstein zu vermeiden. Diese Dämpfe können in Kombination mit den Verbrennungsprodukten zu korrosiven Verbindungen führen, die die Lebensdauer des Kessels beeinträchtigen und einschränken. Mit dem Einsatz der TM 3000-Ventile ergeben sich folgende Vorteile: - Steigerung des Wirkungsgrads der thermischen Erzeugung. - Beseitigung des Risikos einer zerstörerischen thermischen Schockwirkung. - Deutliche Verlängerung der Betriebslebensdauer des Kessels. Das thermostatgesteuerte Mischventil TM 3000 weist keine elektrischen/electronischen Bauteile auf, was sich positiv auf die Zuverlässigkeit und die Einfachheit der Installation auswirkt. Der monoblockartige Deckel der thermostatischen Patrone ermöglicht einen schnellen und einfachen Austausch des Thermostats. Um eine genaue Präzision zu gewährleisten, ist der thermostatische Sensor direkt in der Wärmeträgerflüssigkeit eingetaucht. Anwendungsbereich: 5 – 110 °C. Maximaler Betriebsdruck: 10 bar. Die Mischventile TM 3000 sind in 3 Größen erhältlich (G ¾”, G 1”, G 1 ¼”)

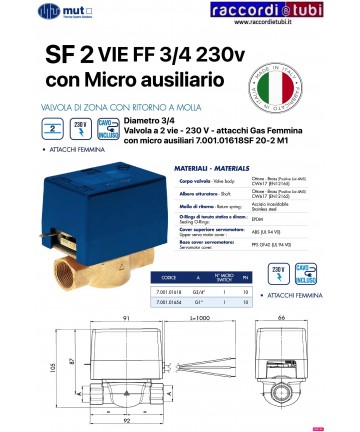

2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
HAUPTEIGENSCHAFTEN
Die 2-Wege SF-Ventile sind motorisierte Ventile, die in Anlagenanwendungen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelhahn kann zwei Positionen
im Betrieb annehmen: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne Mikro-Schalter ausgestattet ist, der während des Schaltvorgangs des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Ventils im mittleren Zustand ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
HAUPTMERKMALE
Die SF-2-Wege-Ventile sind motorbetriebene Ventile, die in Anlagenanwendungen zur Steuerung des Flusses von heißem und kaltem Wasser verwendet werden.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelkörper kann zwei Positionen
haben: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der entweder mit oder ohne den Hilfsschalter ausgestattet ist, der bei der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Körpers in die Mittelstellung ausgestattet.
FÜR WEITERE INFO SIEHE ANLAGE

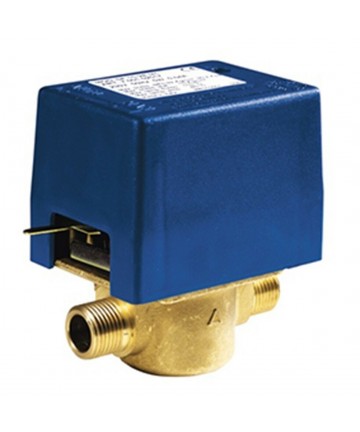

2-Wege-Zonenventil 1" Gas, männlich männlich 230 V, mit Hilfsmikro
Hersteller: MUT MECCANICA TOV
HAUPTEIGENSCHAFTEN Sie werden von einem Elektromotor betätigt und können je nach Aktivierung in zwei Betriebspositionen überführt werden. Auf Anfrage können ein oder zwei Hilsschalter installiert werden, die während der Umschaltung des Ventils aktiviert werden. Die Ventile sind mit einem externen Hebel zur manuellen Positionierung des Sitzes in der Mittelstellung ausgestattet.
BETRIEB Ohne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A ist geschlossen und der Weg B ist offen. Der Kugelhahn schließt den Weg A unter dem Einfluss der Federspannung, die von den Rückfedern ausgeübt wird. Wenn die elektrische Versorgung aktiviert wird, überwältigt der Servomotor die Kraft der Federn und bewegt die Kugel von Weg A zu Weg B in etwa 20 Sekunden und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung unterbrochen wird, bringen die Rückfedern den Schieber zurück auf den Weg A.

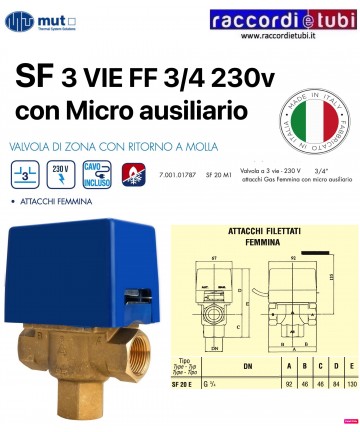

HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.

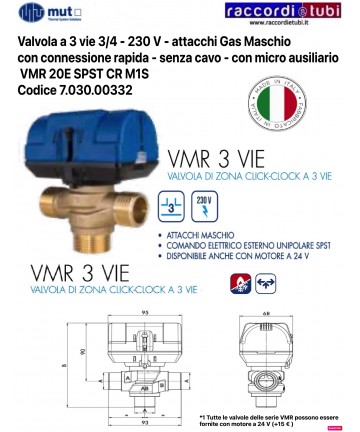

HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Die zwei Wege sind für die On-Off-Zonensteuerung von Haushaltsanlagen ausgelegt.
Das Ventil ermöglicht durch seinen zylindrischen Verschluss eine Unterbrechung des Flusses, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann je nach Stromversorgung des elektrischen Motors, der ihn bewegt, zwei Betriebspositionen einnehmen. Der Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein Hilfsschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.
FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN

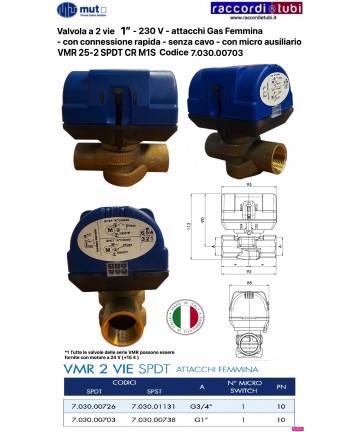

HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Die zwei Wege sind für die On-Off-Zonensteuerung von Hausanlagen konzipiert.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Durchflussunterbrechung, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann zwei Betriebspositionen einnehmen, abhängig davon, wie der Elektromotor, der ihn bewegt, gespeist wird. Der Kopf des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein zusätzlicher Mikroschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE ANLAGE PDF

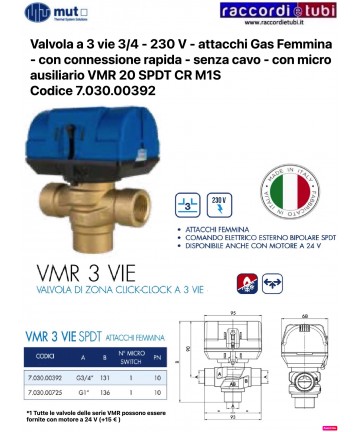

HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen der
Anlage verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen in der HLK-Technik angeschlossen werden.
Das Ventil, dank seines zylindrischen Verschlusses, ermöglicht eine Flussumleitung, die unabhängig vom Druckunterschied zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was somit eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Kopf ausgestattet werden, der über einen Hilfsschalter verfügt oder nicht, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die centrale Position zu bringen.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in
Anlagen verwendet werden, um den Fluss von Warm- und Kaltwasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlungssystemen oder HVAC-Wärmepumpen angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Schieber eine Flussumlenkung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Schieber kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinflussen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils gewährleistet. Das Ventil kann mit einem Motor Kopf ausgestattet sein, der über oder ohne den Hilfsschalter verfügt, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Schieber in die Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF

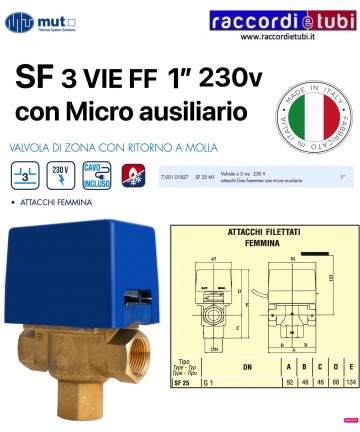

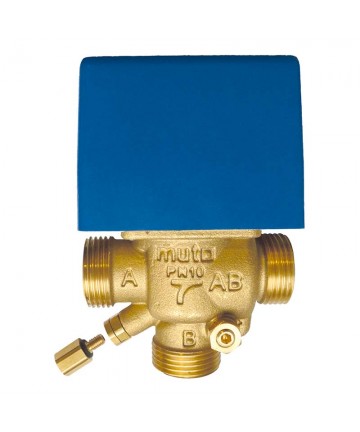

ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB
Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.

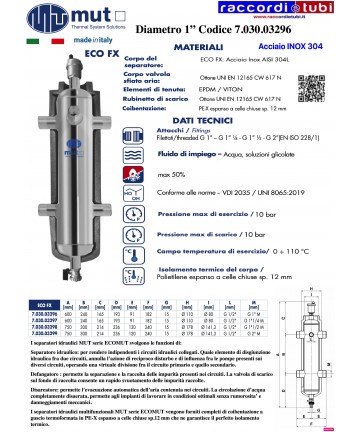

Hydraulischer Separator/Entlüfter/Filter MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeanschlüssen: • 1” M ( FX 7.030.03296) • 1”¼ M (Cod.FX 7.030.03297) • 1”½ M FX 7.030.03298) • 2” M FX 7.030.03297 aus AISI 304L-Stahl. Verwendbare Flüssigkeiten: Wasser, glykolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messinggehäuse UNI EN 12165 CW 617 N • Hydraulische Dichtungen aus EPDM/VITON • Kugelhahn mit Messinggehäuse UNI EN 12165 CW 617 N • Frontsondenanschluss 1/2” F Isoliergehäuse aus geschäumtem Polyethylen mit geschlossenen Zellen, Dicke 12 mm

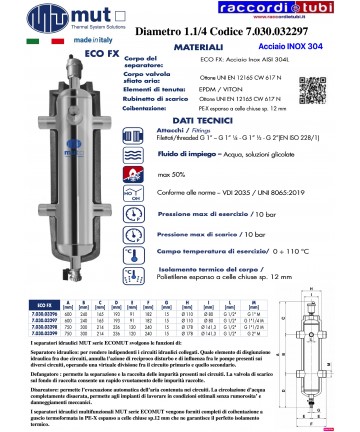

Hydraulischer Separator/Entlüfter/Abscheider MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeverbindungen: • 1” M (FX 7.030.03296) • 1”¼ M (Art.Nr. FX 7.030.03297) • 1”½ M (FX 7.030.03298) • 2” M (FX 7.030.03297) aus AISI 304L Stahl. Einsatzflüssigkeiten: Wasser, glykolhaltige Lösungen. Maximale Glykolanteil 50%. Maximale Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Luftablassventil mit Gehäuse aus Messing UNI EN 12165 CW 617 N • Hydraulische Dichtungen in EPDM/VITON • Kugelhahn mit Gehäuse aus Messing UNI EN 12165 CW 617 N • Frontale Sondenhalterung 1/2” F. Isolierschaumgehäuse aus Polyethylen mit geschlossenzelligen Zellen, Dicke 12 mm

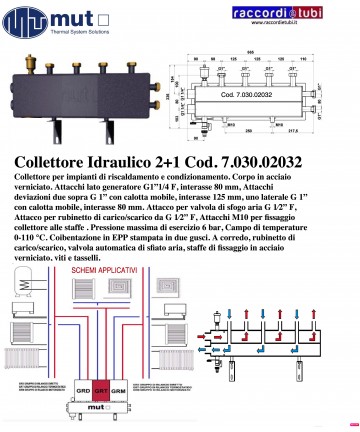

Hydraulikverteiler 2 1 Art. 7.030.02032 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf Generatorseite G1"1/4 F, Abstand 80 mm, Anschlussabzweigungen zwei oben G 1" mit beweglicher Kappe, Abstand 125 mm, einer seitlich G 1" mit beweglicher Kappe, Abstand 80 mm. Anschluss für Entlüftungsventil G ½" F, Anschluss für Füll-/Entleerungsventil G ½" F, Anschlüsse M10 zur Befestigung des Verteilers an den Halterungen. Maximale Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Füll-/Entleerungsventil, automatisches Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.
Für INFO siehe angehängte PDF

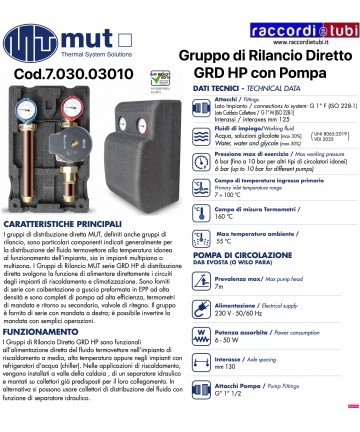

Hochdruck-Rückfördergruppe direkt - Pumpe Dab Evosta (oder Wilo Para) 25/7 SC
HAUPTEIGENSCHAFTEN
Die direkten Verteilungsgruppen MUT, auch Rückfördergruppen genannt, sind spezielle Komponenten, die allgemein für
die Verteilung des Wärmeträgermediums bei geeigneter Temperatur
für den Betrieb der Anlage, sei es in mehrgeschossigen oder mehrzonalen Anlagen, angegeben sind. Die Hochdruck-Rückfördergruppen MUT der Serie GRD HP für direkte Verteilung haben die Funktion, die Heizungs- und Klimaanlagenschaltungen direkt zu speisen. Sie sind serienmäßig mit vorgeformter EPP-Isolierung hoher Dichte ausgestattet und verfügen über eine hocheffiziente Pumpe, Vor- und Rücklauftemperaturen am Sekundärkreis, Rückschlagventile. Die Gruppe
wird serienmäßig mit einer rechten Vorlaufleitung geliefert; der Vorlauf kann mit einfachen Maßnahmen umgekehrt werden.
Für INFO Siehe angehängte PDF

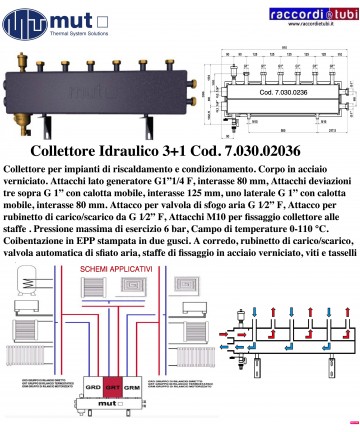

Hydraulikverteiler 3 1 Art. 7.030.02036 Verteiler für Heizungs- und Klimaanlagen. Gehäuse aus lackiertem Stahl. Anschlüsse auf der Generatorseite G1”1/4 F, Bohrungsabstand 80 mm, Abzweigungsanschlüsse drei oben G 1” mit beweglichem Deckel, Bohrungsabstand 125 mm, einer seitlich G 1” mit beweglichem Deckel, Bohrungsabstand 80 mm. Anschluss für Entlüftungsventil G ½” F, Anschluss für Beladungs-/Entladeventil G ½” F, M10-Anschlüsse zur Befestigung des Verteilers an den Halterungen. Maximaler Betriebsdruck 6 bar, Temperaturbereich 0-110 °C. Isolierung aus EPP, gefertigt in zwei Schalen. Zubehör: Beladungs-/Entladeventil, automatische Entlüftungsventil, Halterungen aus lackiertem Stahl, Schrauben und Dübel.
Für INFO siehe angehängte PDF
