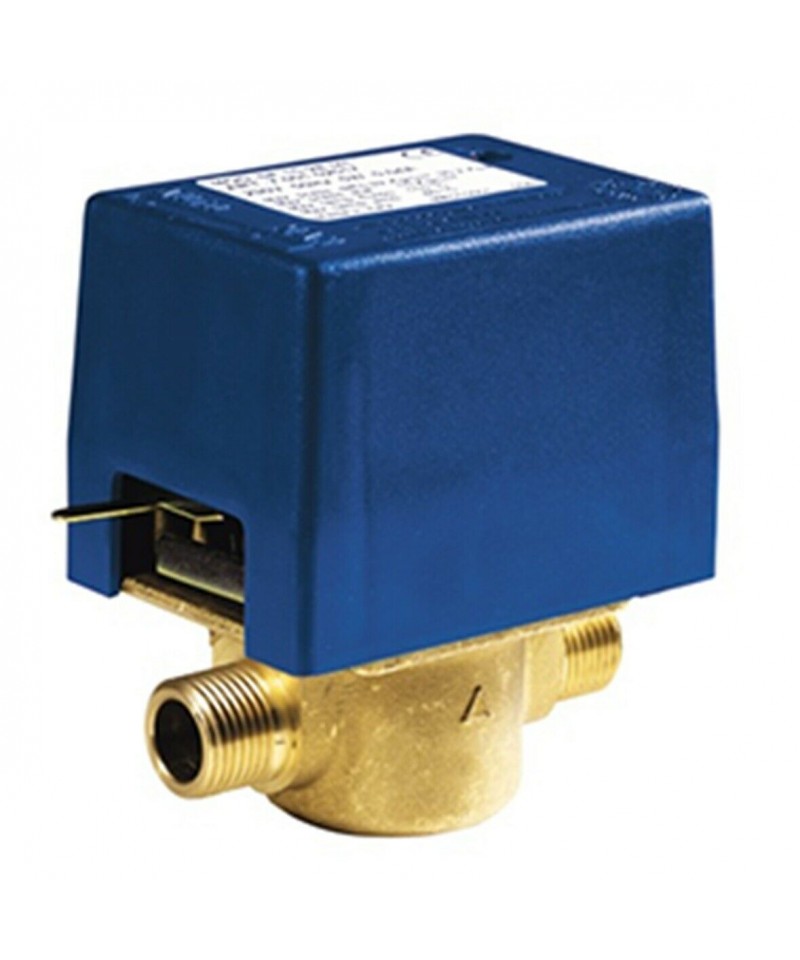

ELEKTROMAGNETISCHEVENTIL MUT 2 WEGE 3/4 MM MIT MICRO

Verschlussgruppe für 3- und 4-Wege-Zonenventile Watts Serie 560T*561T Art.582TX

Für Ventile, die ab 2000 hergestellt wurden

ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V

EINSATZ

Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN

Version 230v mit 4-adrigem Kabel und Endschalter

Um eine optimale Kontrolle der Raumtemperatur zu ermöglichen, indem Energiesparen mit hohem Komfort kombiniert wird, ist der Einsatz von elektrothermischen Köpfen an Verteilersammlungen, an thermostatischen Heizkörperventilen oder an den Ventilen von Konvektoren sinnvoll. Die normalerweise geschlossenen elektrothermischen Köpfe R473 und R473M zeichnen sich durch einen absolut geräuschlosen Betrieb, eine hohe Lebensdauer dank fehlender abnutzungsanfälliger Mechanismen und eine genügend langsame Schließung aus, um das Entstehen von Wasserschlagphänomenen zu verhindern. Der Antriebsmechanismus besteht aus Wachsglobuli, die durch energiesparende PTC geregelt werden.

 Technische Daten • Produkt erfüllt die Anforderungen der EMV- und Niederspannungsrichtlinien. • Zustand ohne Spannung: normalerweise geschlossen (N.C.) • Schnappanschluss für Giacomini-Standardventile und/oder -verteiler • Mechanischer Positionsanzeiger • Lineare Bewegung • Nützliche Bewegung des Aktuators: 2,4 mm • Verschmutzungsgrad: II • Nennimpuls-Spannung: 4 kV • Schutzgrad: IP40 • Schutz gegen direkten Kontakt durch doppelte Isolation (Klasse II) • Netzkabel: Typ H03 VV-F; nützliche Länge 1 m • Zeit für vollständiges Öffnen/Schließen bei 25 °C Umgebung: ~3 Minuten • Umgebungstemperaturbereich für den Einsatz: -5÷50 °C • Umgebungstemperaturbereich für die Lagerung: -20÷65 °C • Maximale Temperatur für die Montagefläche des Gerätes: 90 °C • Material Gehäuse: selbstverlöschendes PBT V0-UL94 • Normalöffner-Mikroschalter mit geschlossenem Ventil (nur für Versionen mit Endschalter R473M)

FÜR WEITERE INFOS SIEHE ANHANG PDF

• 701300647
• MOTOR für Ventil Modell VMR SPDT CR 230V 1STK
• Modell MR SPDT CR 230V
• ON-OFF Betrieb
• (SPST Steuerung, internes Relais)
• 6 Sekunden
• MOTOR KOMPATIBEL MIT HONEYWELL VENTILGEHÄUSE

EINSATZ

Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose.FUNKTIONEN

ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB

Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.

Thermostatische Köpfe mit externem Sensor werden in Heizsystemen installiert, um die Wassertemperatur im Zuflusskreis der Anlage zu steuern.

• Die T100R oder T100RS werden in der Regel an der Vorlaufleitung der Heizungsanlage montiert.
• Geeignet für die Installation auf Ventilkörper mit Anschluss M30 x 1,5 und einer Schließgröße von 11,5 mm.

T100R / T100RS Thermostatköpfe mit externem Sensor

HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.

Für HEISSES TRINKWASSER, mit integriertem Programm zur Desinfektion des LEGIONELLA-Bakteriums

Thermoregulierendes Mischventil, mikroprozessorgesteuert

Mit Halbleiter-Temperatursensor

Schutzart IP65

3-Wege-Ventilkörper FFF aus Messing, voller Durchfluss

Fernsteuerung über Modbus-RTU

EINSATZ

Mischung von heißem Trinkwasser in Anlagen mit Kreislauf, wo eine programmierte thermische Desinfektion im Sinne der nationalen Richtlinien zur Prävention und Kontrolle von Legionärskrankheit erforderlich ist.FUNKTIONEN
