Artikel-Nr.: 108400

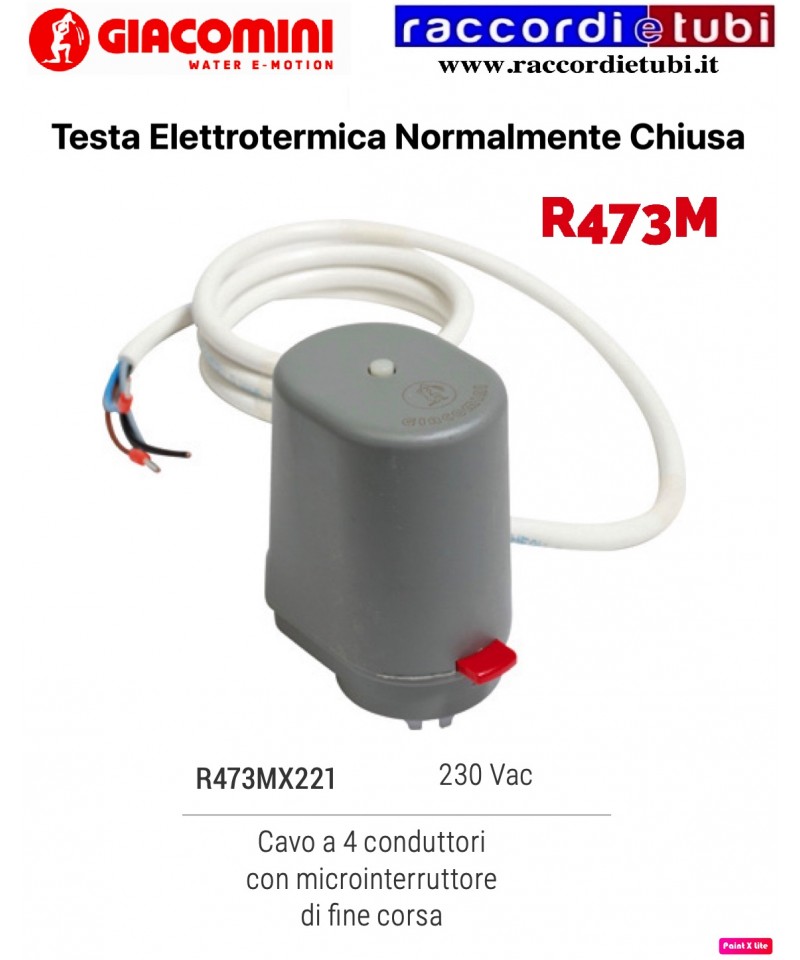

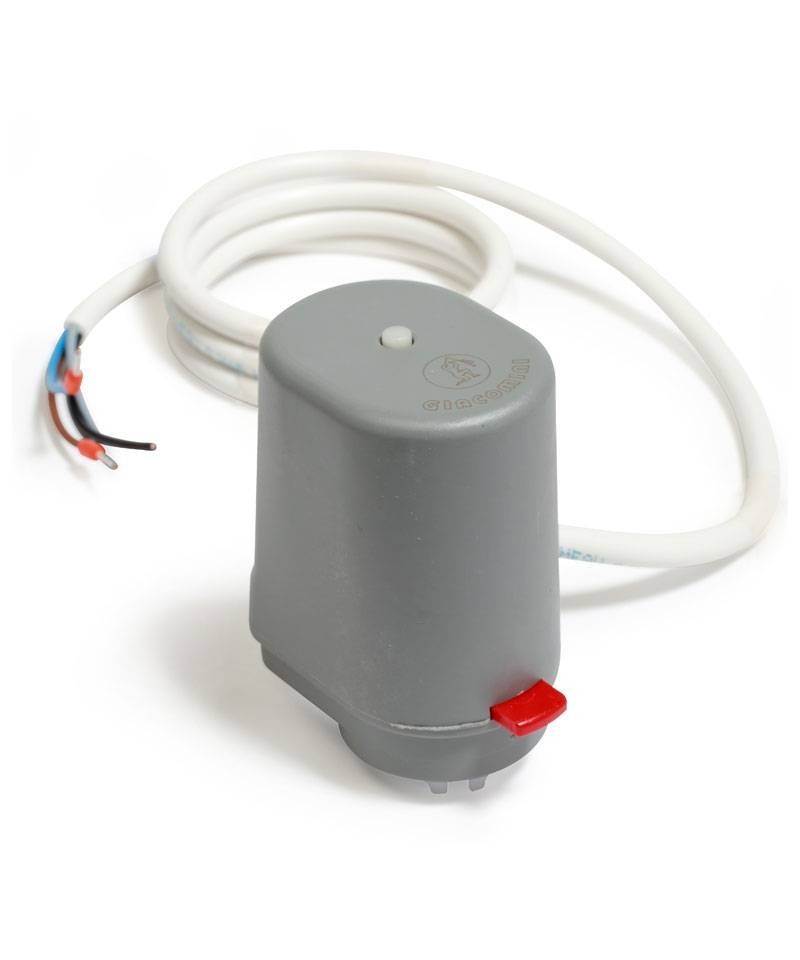

Version 230v mit 4-adrigem Kabel und Endschalter
Um eine optimale Kontrolle der Raumtemperatur zu ermöglichen, indem Energiesparen mit hohem Komfort kombiniert wird, ist der Einsatz von elektrothermischen Köpfen an Verteilersammlungen, an thermostatischen Heizkörperventilen oder an den Ventilen von Konvektoren sinnvoll. Die normalerweise geschlossenen elektrothermischen Köpfe R473 und R473M zeichnen sich durch einen absolut geräuschlosen Betrieb, eine hohe Lebensdauer dank fehlender abnutzungsanfälliger Mechanismen und eine genügend langsame Schließung aus, um das Entstehen von Wasserschlagphänomenen zu verhindern. Der Antriebsmechanismus besteht aus Wachsglobuli, die durch energiesparende PTC geregelt werden.
Technische Daten • Produkt erfüllt die Anforderungen der EMV- und Niederspannungsrichtlinien. • Zustand ohne Spannung: normalerweise geschlossen (N.C.) • Schnappanschluss für Giacomini-Standardventile und/oder -verteiler • Mechanischer Positionsanzeiger • Lineare Bewegung • Nützliche Bewegung des Aktuators: 2,4 mm • Verschmutzungsgrad: II • Nennimpuls-Spannung: 4 kV • Schutzgrad: IP40 • Schutz gegen direkten Kontakt durch doppelte Isolation (Klasse II) • Netzkabel: Typ H03 VV-F; nützliche Länge 1 m • Zeit für vollständiges Öffnen/Schließen bei 25 °C Umgebung: ~3 Minuten • Umgebungstemperaturbereich für den Einsatz: -5÷50 °C • Umgebungstemperaturbereich für die Lagerung: -20÷65 °C • Maximale Temperatur für die Montagefläche des Gerätes: 90 °C • Material Gehäuse: selbstverlöschendes PBT V0-UL94 • Normalöffner-Mikroschalter mit geschlossenem Ventil (nur für Versionen mit Endschalter R473M)
FÜR WEITERE INFOS SIEHE ANHANG PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Version 230v mit 4-adrigem Kabel und Endschalter
Um eine optimale Kontrolle der Raumtemperatur zu ermöglichen, indem Energiesparen mit hohem Komfort kombiniert wird, ist der Einsatz von elektrothermischen Köpfen an Verteilersammlungen, an thermostatischen Heizkörperventilen oder an den Ventilen von Konvektoren sinnvoll. Die normalerweise geschlossenen elektrothermischen Köpfe R473 und R473M zeichnen sich durch einen absolut geräuschlosen Betrieb, eine hohe Lebensdauer dank fehlender abnutzungsanfälliger Mechanismen und eine genügend langsame Schließung aus, um das Entstehen von Wasserschlagphänomenen zu verhindern. Der Antriebsmechanismus besteht aus Wachsglobuli, die durch energiesparende PTC geregelt werden.
Technische Daten • Produkt erfüllt die Anforderungen der EMV- und Niederspannungsrichtlinien. • Zustand ohne Spannung: normalerweise geschlossen (N.C.) • Schnappanschluss für Giacomini-Standardventile und/oder -verteiler • Mechanischer Positionsanzeiger • Lineare Bewegung • Nützliche Bewegung des Aktuators: 2,4 mm • Verschmutzungsgrad: II • Nennimpuls-Spannung: 4 kV • Schutzgrad: IP40 • Schutz gegen direkten Kontakt durch doppelte Isolation (Klasse II) • Netzkabel: Typ H03 VV-F; nützliche Länge 1 m • Zeit für vollständiges Öffnen/Schließen bei 25 °C Umgebung: ~3 Minuten • Umgebungstemperaturbereich für den Einsatz: -5÷50 °C • Umgebungstemperaturbereich für die Lagerung: -20÷65 °C • Maximale Temperatur für die Montagefläche des Gerätes: 90 °C • Material Gehäuse: selbstverlöschendes PBT V0-UL94 • Normalöffner-Mikroschalter mit geschlossenem Ventil (nur für Versionen mit Endschalter R473M)
FÜR WEITERE INFOS SIEHE ANHANG PDF
