Artikel-Nr.: 247268

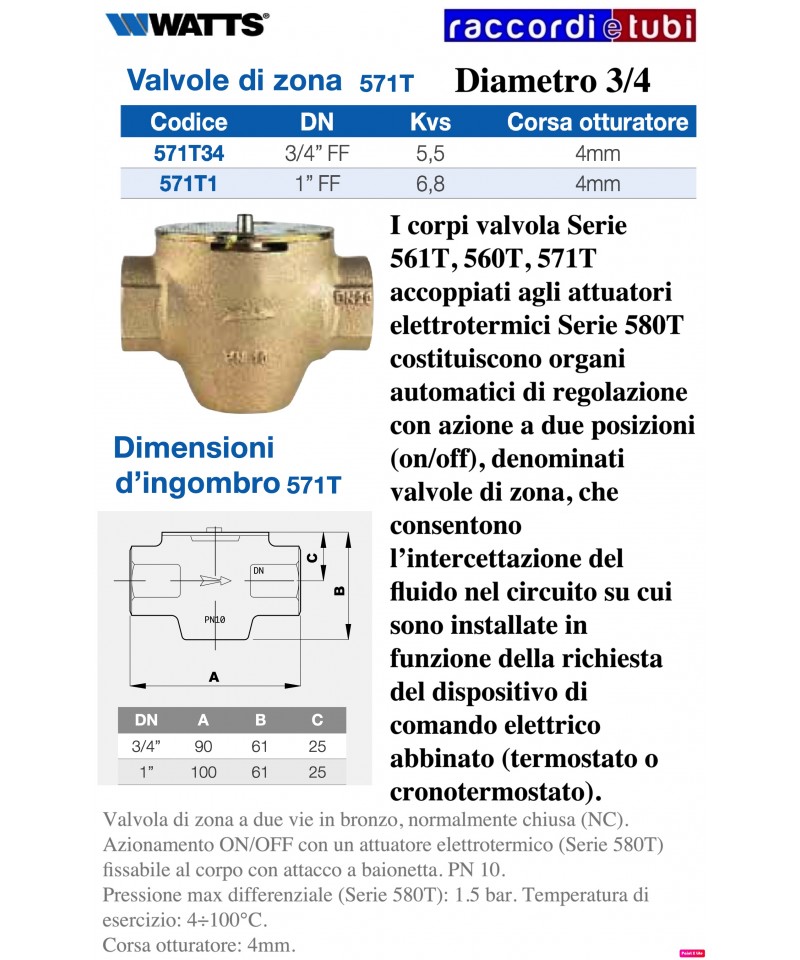

Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
EINSETZUNG
Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung durchgeführter Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
von Rücklauf-Rückführungen mit Modulation
PWM der Pumpe Programmierung der Pumpenlaufzeit der Rückführung
Für weitere Informationen siehe das beigefügte PDF
Proportionalservomotor M51-05D
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
Servomotor für festen Punkt
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe programmierte Zeitschaltung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
Elektromagnetisches Ventil für Gas, normalerweise offen, mit manuellem Rücksetzen und Schraubanschlüssen.
Das Set ermöglicht die Verwendung der Servomotoren M21D und M51D, indem sie mit der Standard-Schnittstelle F04 und der Betätigungstange gekoppelt werden.
Code: SET-523-SM
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit Schalter, der auf einen Betriebswinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Stromversorgung 230V. IP42.
Code: M21D
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betrieb mit einem elektrothermischen Antrieb (Serie 580T) am Gehäuse mit Bajonettverschluss zu befestigen.
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Die zwei Wege sind für die On-Off-Zonensteuerung von Haushaltsanlagen ausgelegt.
Das Ventil ermöglicht durch seinen zylindrischen Verschluss eine Unterbrechung des Flusses, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann je nach Stromversorgung des elektrischen Motors, der ihn bewegt, zwei Betriebspositionen einnehmen. Der Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein Hilfsschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regelung der Rücklaufftemperatur
Zirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
Für HEISSES TRINKWASSER, mit integriertem Desinfektionsprogramm gegen das Bakterium LEGIONELLA
Mischventil mit temperaturgeregelter Mikroprozessorsteuerung
Mit Temperaturfühler auf Halbleiterbasis
Schutzart IP65
Ventilkörper 3 Wege FFF aus Messing, Gesamtübergang
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Leitlinien zur Vermeidung und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
programmierbarer Desinfektionszyklus Speichern der durchgeführten Zyklen
Software Legiotool Comparato
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Temperaturregelung
von Rückführung Zirkulation mit Modulation
PWM der Pumpe programmierte Stundenpumpe Zirkulation
Für weitere Informationen siehe das angehängte PDF
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen der
Anlage verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen in der HLK-Technik angeschlossen werden.
Das Ventil, dank seines zylindrischen Verschlusses, ermöglicht eine Flussumleitung, die unabhängig vom Druckunterschied zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was somit eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Kopf ausgestattet werden, der über einen Hilfsschalter verfügt oder nicht, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die centrale Position zu bringen.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
Kompakter elektromagnetischer Stellmotor mit Ein / Aus-Action, kompatibel mit Heizkörper-Thermostatventilen, Fan-Coil-Ventilen und Verteilern. Gehäuse aus selbstverlöschendem Polymermaterial. Gewindering aus vernickeltem Messing M30x1.5. Normalerweise geschlossen (NC). Hub: 3,5 mm. Druck auf den Ventilschieber: 100N (NC-Version) - 80N (NA-Version). Umgebungstemperatur: 0÷50°C. 4-Draht-Version (NA4 – NC4) mit einem zusätzlichen Mikroschalter. Kontaktbelastbarkeit des zusätzlichen Schalters: 700mA. Entspricht den Richtlinien: LVD 2014/35/EU, EMC 2014/30/EU. TÜV-zertifiziert.
E104 Elektromotor
Kompakter, leiser, energiesparender Schrittmotor mit ON-OFF-Funktion und zusätzlichem Mikroschalter in der Version mit Öffnungsanzeige (Heizung) oder in der Version mit Sicherheitsrückmeldung über das Schließen des Ventils (sanitär). Schnelle Montage und Demontage dank Snap-fit-Anschluss und Molex Microfit-Stecker.
Umgebungstemperatur -30/50 °C
