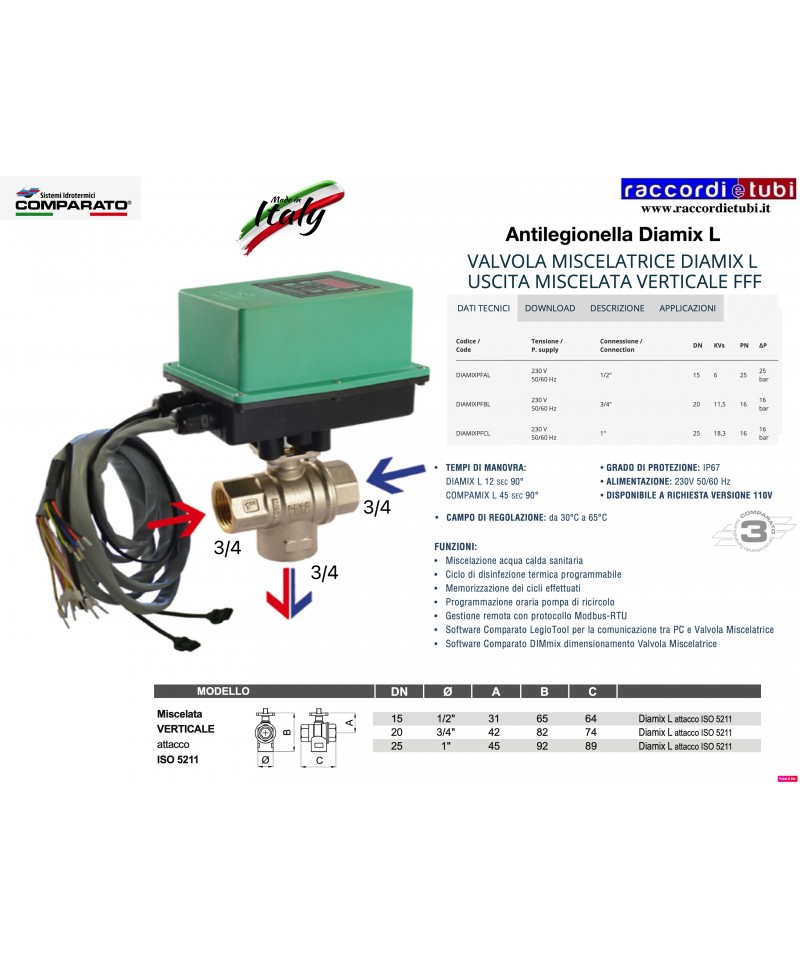

Artikel-Nr.: 248006
EINSATZ

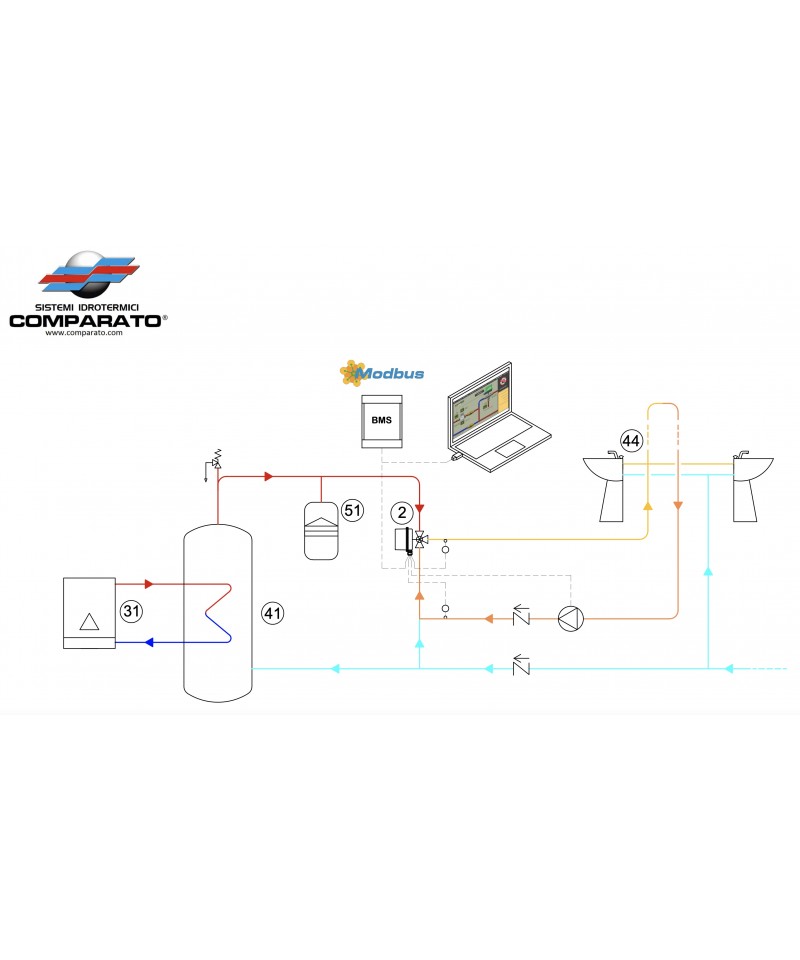

Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe programmierte Zeitschaltung der Zirkulationspumpe

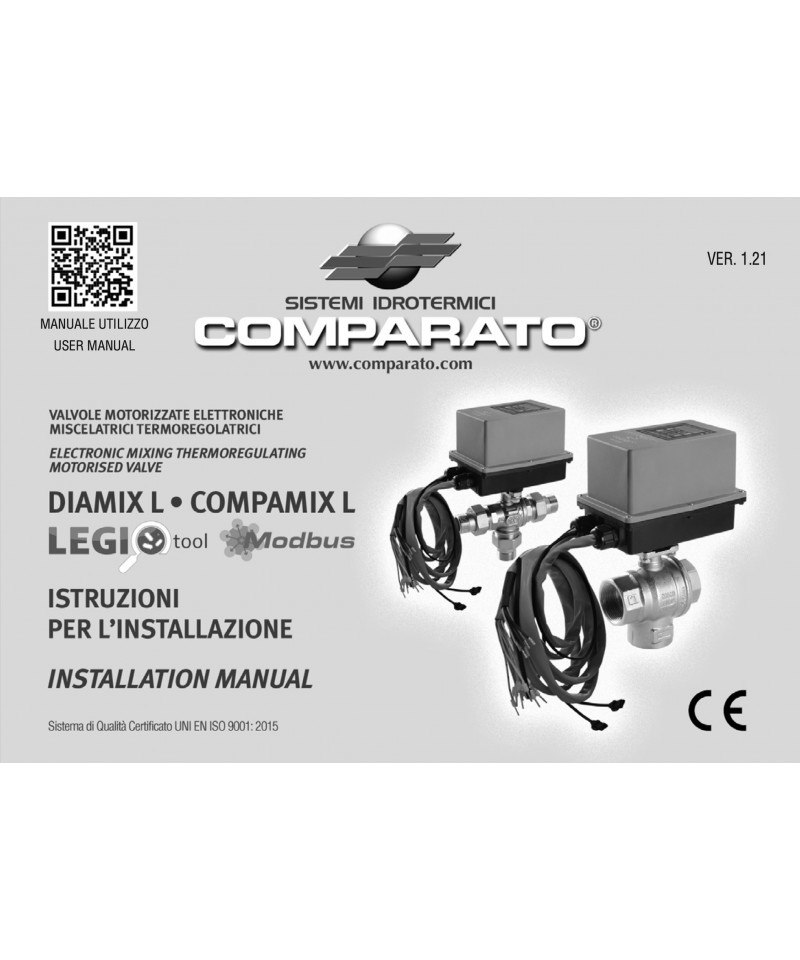

Für weitere Informationen siehe das angehängte PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe programmierte Zeitschaltung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betrieb mit einem elektrothermischen Antrieb (Serie 580T) am Gehäuse mit Bajonettverschluss zu befestigen.
Das Set ermöglicht die Verwendung der Servomotoren M21D und M51D, indem sie mit der Standard-Schnittstelle F04 und der Betätigungstange gekoppelt werden.
Code: SET-523-SM
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit Schalter, der auf einen Betriebswinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Stromversorgung 230V. IP42.
Code: M21D
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISLÄUFE IN HEIZUNGS-/KÜHLANLAGEN
Kugelnventil mit 6 Wegen aus Messingdruckguss zur Steuerung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Fan-Coils. Erlaubt die Umschaltung zwischen zwei unterschiedlichen Energiequellen für die einzelne Nutzung oder Zone, das heißt den Wechsel von Heiz- zu Kühlbetrieb und umgekehrt, ohne die beiden heißen und kalten Kreisläufe, die bei unterschiedlichen Druckverhältnissen arbeiten, miteinander zu verbinden.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Aktuatoren erforderlich wären, die synchronisiert werden müssten. Die speziellen Kugeldichtungen aus PTFE, die mit O-Ringen aus EPDM ausgestattet sind, ermöglichen den Betrieb mit Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Raum, wo eine Raumnutzungseffizienz entscheidend ist. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und reduzieren den Wartungsaufwand.
Der reduzierte Abstand zwischen Ein- und Ausgängen erleichtert den direkten Anschluss an Verbrauchselemente wie Fan-Coils.
Es ist möglich, den Ventilkörper an einem Stützelement zu befestigen, dank der speziellen durchbohrten Flansch.
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit einem Schalter, der auf einen Steuerwinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Versorgungsspannung 230V. IP42.
Code: M21D
Für INFO siehe angehängtes PDF
VERBINDUNGSKABEL FÜR MUT-VENTILE SERIE VMR 7.030.00434
Verschlussgruppe für 2-Wege-Zonenventile Watts Serie 571T Art. 581TX
Für Ventile, die ab 2000 produziert wurden
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
| Mechanische Raumthermostate, Ein/Aus, zur Wandmontage. Für Lasten bei 230V/50Hz. Für Heizung und/oder Kühlung. |
| Zulassungen | CE |
| Schutzklasse | IP30 |
| Kontaktart/Last | SPDT 230 V AC, Heizanschluss 10 A resistiv, 3 A induktiv; Kühlanschluss 6 A resistiv, 2 A induktiv |
| Max. Kabelquerschnitt | 4 mm2 |
| Temperaturregelbereich | 10 ... 30 oC |
| Fester Differenzwert | 1 oC |
| Temperaturempfindliches Element | Gas-expansions |
| Position des temperaturempfindlichen Elements | integriert |
| Anwendung Heizung/Kühlung | Heizung oder Kühlung |
| Anleitungssprache | Mehrsprachig |
| Erdung | doppelte Isolation |
| Äußere Abmessungen (AxLxB) | 83 mm | 83 mm | 40 mm |
HAUPTMERKMALE
Die SF-2-Wege-Ventile sind motorbetriebene Ventile, die in Anlagenanwendungen zur Steuerung des Flusses von heißem und kaltem Wasser verwendet werden.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelkörper kann zwei Positionen
haben: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der entweder mit oder ohne den Hilfsschalter ausgestattet ist, der bei der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Körpers in die Mittelstellung ausgestattet.
FÜR WEITERE INFO SIEHE ANLAGE
Thermostatische Köpfe mit externem Sensor werden in Heizsystemen installiert, um die Wassertemperatur im Zuflusskreis der Anlage zu steuern.
T100R / T100RS Thermostatköpfe mit externem Sensor
| Ventilverbindungen | M30 x 1,5 |
|---|---|
| Sensorelement | Flüssigkeitsfüllung |
| Länge des Kapillarohrs | 2 m |
| Schließgröße | 11,5 mm |
| Begrenzung des Setpoints | Nein |
| Setpoint-Sperre | Nein |
| Farbe | weiß |
ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB
Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.
EINSATZ
Mischung von warmem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von warmem Trinkwasser
Programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Software Legiotool Vergleich
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regelung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Die zwei Wege sind für die On-Off-Zonensteuerung von Hausanlagen konzipiert.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Durchflussunterbrechung, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann zwei Betriebspositionen einnehmen, abhängig davon, wie der Elektromotor, der ihn bewegt, gespeist wird. Der Kopf des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein zusätzlicher Mikroschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE ANLAGE PDF
Normalerweise offene Elektromagnetventile mit manueller Rückstellung und Gewindeanschlüssen.
