Artikel-Nr.: 140300

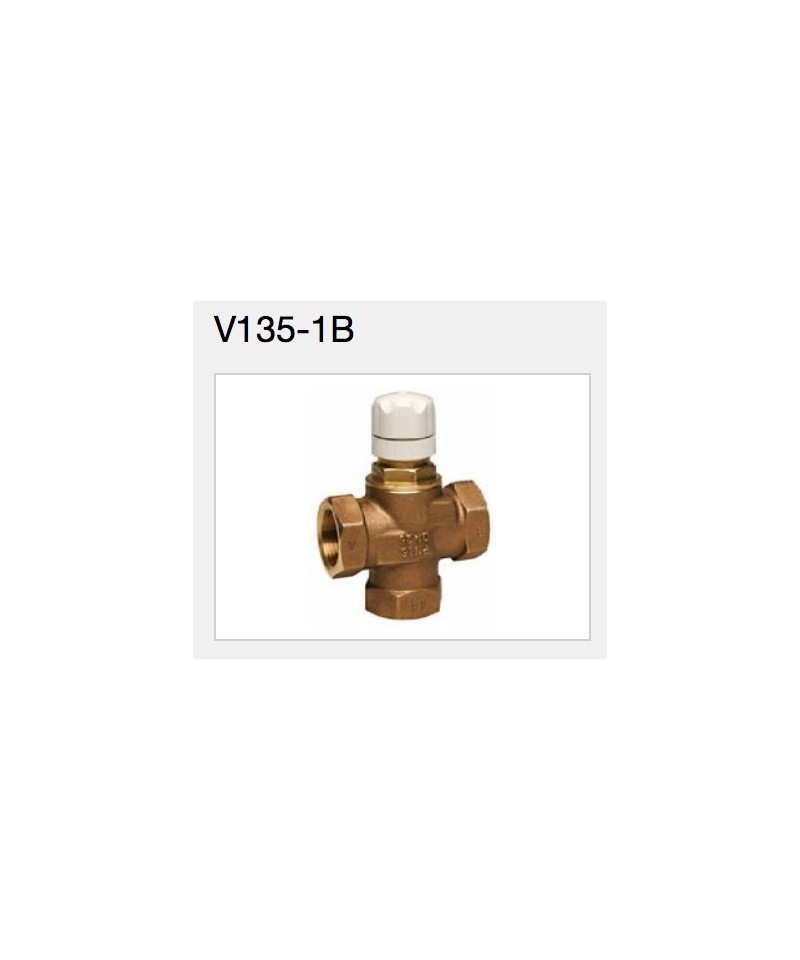

DREIWEGE-VENTIL V135-1B 1"
Das Ventil V135 ist ein Dreiwegeventil, Mischventil oder Umleitungsventil für Heizungsanlagen. Es wird typischerweise in Kombination mit einem Thermostatkopf T100R oder T100RS verwendet, zum Beispiel in Fußbodenheizungssteuerungssystemen.
| Dim. DN | 25 mm |
|---|---|
| Anschlussart | Innengewinde |
| Durchmesser | G1 Zoll |
| Druck | PN16 |
| Differenzdruck mit Motor 90N | 10 bar |
| Fluidtemperatur | -10 ... 120 °C |
| Kvs | 5 |
| Durchflusscharakteristik | linear |
| Materialien | Ventilkörper aus Bronze; Ventileinsatz aus Messing und Kunststoff, mit EPDM-O-Ring; oberer Handrad aus weißem Kunststoff; Messinganschlüsse |
| Ventiltyp | Dreiwege-Mischventil |
| Aktion | Die Verlängerung des Kolbens öffnet A-AB |
| Hub | 2 mm |
| Zusätzliche Informationen |
|
| Max. Betriebsdruck | 16 bar |
