48 Artikel gefunden
VERBINDUNGSKABEL FÜR MUT-VENTILE SERIE VMR 7.030.00434

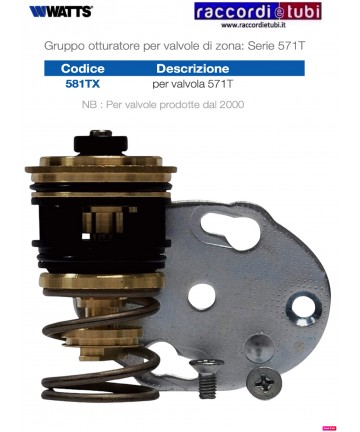

Verschlussgruppe für 2-Wege-Zonenventile Watts Serie 571T Art. 581TX
Für Ventile, die ab 2000 produziert wurden

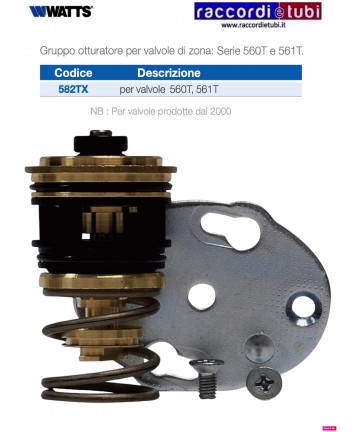

Verschlussgruppe für 3- und 4-Wege-Zonenventile Watts Serie 560T*561T Art.582TX
Für Ventile, die ab 2000 hergestellt wurden
Version 230v mit 4-adrigem Kabel und Endschalter

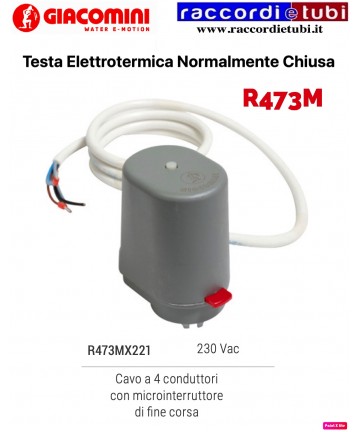

Um eine optimale Kontrolle der Raumtemperatur zu ermöglichen, indem Energiesparen mit hohem Komfort kombiniert wird, ist der Einsatz von elektrothermischen Köpfen an Verteilersammlungen, an thermostatischen Heizkörperventilen oder an den Ventilen von Konvektoren sinnvoll. Die normalerweise geschlossenen elektrothermischen Köpfe R473 und R473M zeichnen sich durch einen absolut geräuschlosen Betrieb, eine hohe Lebensdauer dank fehlender abnutzungsanfälliger Mechanismen und eine genügend langsame Schließung aus, um das Entstehen von Wasserschlagphänomenen zu verhindern. Der Antriebsmechanismus besteht aus Wachsglobuli, die durch energiesparende PTC geregelt werden.
Technische Daten • Produkt erfüllt die Anforderungen der EMV- und Niederspannungsrichtlinien. • Zustand ohne Spannung: normalerweise geschlossen (N.C.) • Schnappanschluss für Giacomini-Standardventile und/oder -verteiler • Mechanischer Positionsanzeiger • Lineare Bewegung • Nützliche Bewegung des Aktuators: 2,4 mm • Verschmutzungsgrad: II • Nennimpuls-Spannung: 4 kV • Schutzgrad: IP40 • Schutz gegen direkten Kontakt durch doppelte Isolation (Klasse II) • Netzkabel: Typ H03 VV-F; nützliche Länge 1 m • Zeit für vollständiges Öffnen/Schließen bei 25 °C Umgebung: ~3 Minuten • Umgebungstemperaturbereich für den Einsatz: -5÷50 °C • Umgebungstemperaturbereich für die Lagerung: -20÷65 °C • Maximale Temperatur für die Montagefläche des Gerätes: 90 °C • Material Gehäuse: selbstverlöschendes PBT V0-UL94 • Normalöffner-Mikroschalter mit geschlossenem Ventil (nur für Versionen mit Endschalter R473M)
FÜR WEITERE INFOS SIEHE ANHANG PDF

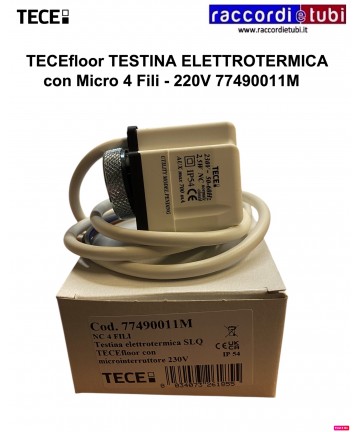

ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V
| Mechanische Raumthermostate, Ein/Aus, zur Wandmontage. Für Lasten bei 230V/50Hz. Für Heizung und/oder Kühlung. |
| Zulassungen | CE |
| Schutzklasse | IP30 |
| Kontaktart/Last | SPDT 230 V AC, Heizanschluss 10 A resistiv, 3 A induktiv; Kühlanschluss 6 A resistiv, 2 A induktiv |
| Max. Kabelquerschnitt | 4 mm2 |
| Temperaturregelbereich | 10 ... 30 oC |
| Fester Differenzwert | 1 oC |
| Temperaturempfindliches Element | Gas-expansions |
| Position des temperaturempfindlichen Elements | integriert |
| Anwendung Heizung/Kühlung | Heizung oder Kühlung |
| Anleitungssprache | Mehrsprachig |
| Erdung | doppelte Isolation |
| Äußere Abmessungen (AxLxB) | 83 mm | 83 mm | 40 mm |

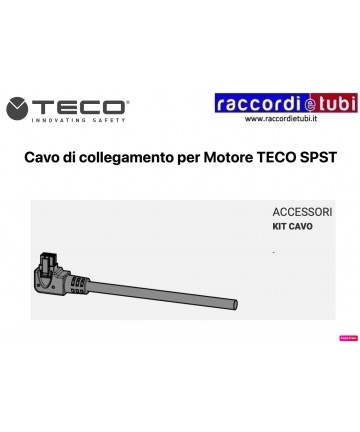

TECO VERBINDUNGSKABEL KA00K0014 FÜR ALLE MOTOR E104

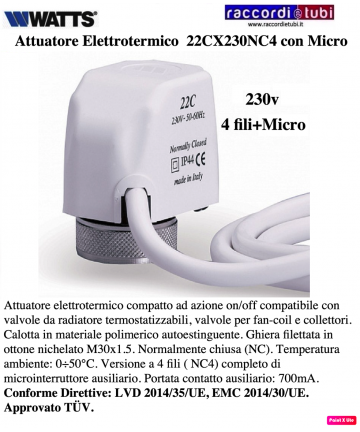

Kompakter elektromagnetischer Stellmotor mit Ein / Aus-Action, kompatibel mit Heizkörper-Thermostatventilen, Fan-Coil-Ventilen und Verteilern. Gehäuse aus selbstverlöschendem Polymermaterial. Gewindering aus vernickeltem Messing M30x1.5. Normalerweise geschlossen (NC). Hub: 3,5 mm. Druck auf den Ventilschieber: 100N (NC-Version) - 80N (NA-Version). Umgebungstemperatur: 0÷50°C. 4-Draht-Version (NA4 – NC4) mit einem zusätzlichen Mikroschalter. Kontaktbelastbarkeit des zusätzlichen Schalters: 700mA. Entspricht den Richtlinien: LVD 2014/35/EU, EMC 2014/30/EU. TÜV-zertifiziert.

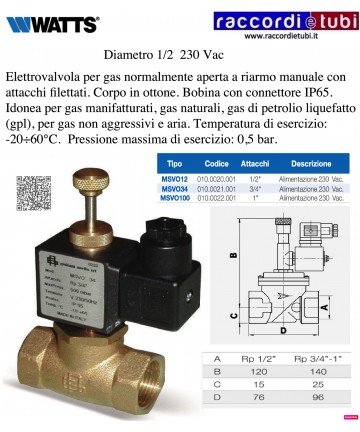

Elektromagnetisches Ventil für Gas, normalerweise offen, mit manuellem Rücksetzen und Schraubanschlüssen.
Normalerweise offene Elektromagnetventile mit manueller Rückstellung und Gewindeanschlüssen.

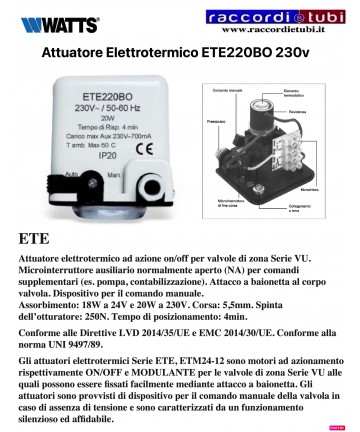

Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
Elektromagnetventil für Gas, normalerweise offen, mit manuellem Rücksetzmechanismus und Gewindeanschlüssen.
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit einem Schalter, der auf einen Steuerwinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Versorgungsspannung 230V. IP42.
Code: M21D
Für INFO siehe angehängtes PDF
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISE IN HEIZUNGS-/KÜHLANLAGEN
Kugelhahn mit 6 Wegen aus Messing, zur Regelung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Ventilatorkonvektoren. Er ermöglicht die Umschaltung zwischen zwei verschiedenen Energiequellen für den einzelnen Verbraucher oder Bereich, das heißt den Wechsel von Heizung zu Kühlung und umgekehrt, wobei verhindert wird, dass die beiden warmen und kalten Kreise miteinander verbunden werden, die bei unterschiedlichen Drücken arbeiten.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreise, während traditionelle Ventile mehrere Aktoren und deren Synchronisation erfordern würden. Die speziellen PTFE-Kugel-Dichtungen mit EPDM-O-Ringen ermöglichen den Betrieb über Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere verschiedene Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Platz, wo die Optimierung des Raums entscheidend ist. Auch die Installation wird vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und verringern den Wartungsbedarf.
Der verringerte Abstand zwischen den Ein- und Ausgängen erleichtert die direkte Verbindung zu Verbrauchern wie Ventilatorkonvektoren.
Die Befestigung des Ventilkörpers an einem Stützelement ist dank der speziellen Lochplatte möglich.

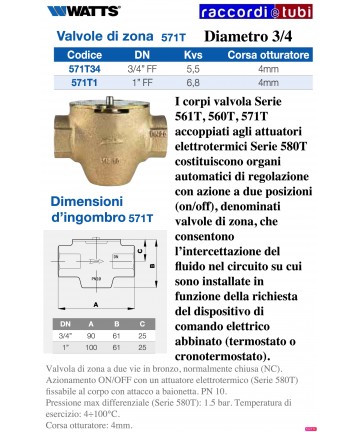

Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betrieb mit einem elektrothermischen Antrieb (Serie 580T) am Gehäuse mit Bajonettverschluss zu befestigen.
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
HAUPTEIGENSCHAFTEN
Die 2-Wege SF-Ventile sind motorisierte Ventile, die in Anlagenanwendungen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelhahn kann zwei Positionen
im Betrieb annehmen: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne Mikro-Schalter ausgestattet ist, der während des Schaltvorgangs des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Ventils im mittleren Zustand ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
Das Set ermöglicht die Verwendung der Servomotoren M21D und M51D, indem sie mit der Standard-Schnittstelle F04 und der Betätigungstange gekoppelt werden.
Code: SET-523-SM
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit Schalter, der auf einen Betriebswinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Stromversorgung 230V. IP42.
Code: M21D
HAUPTMERKMALE
Die SF-2-Wege-Ventile sind motorbetriebene Ventile, die in Anlagenanwendungen zur Steuerung des Flusses von heißem und kaltem Wasser verwendet werden.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelkörper kann zwei Positionen
haben: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der entweder mit oder ohne den Hilfsschalter ausgestattet ist, der bei der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Körpers in die Mittelstellung ausgestattet.
FÜR WEITERE INFO SIEHE ANLAGE
2-Wege-Zonenventil 1" Gas, männlich männlich 230 V, mit Hilfsmikro
Hersteller: MUT MECCANICA TOV
