WAFER-VENTIL DN 100 PN10-16 GUSSPLATTE

EINSATZ

Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN

Verschlussgruppe für 3- und 4-Wege-Zonenventile Watts Serie 560T*561T Art.582TX

Für Ventile, die ab 2000 hergestellt wurden

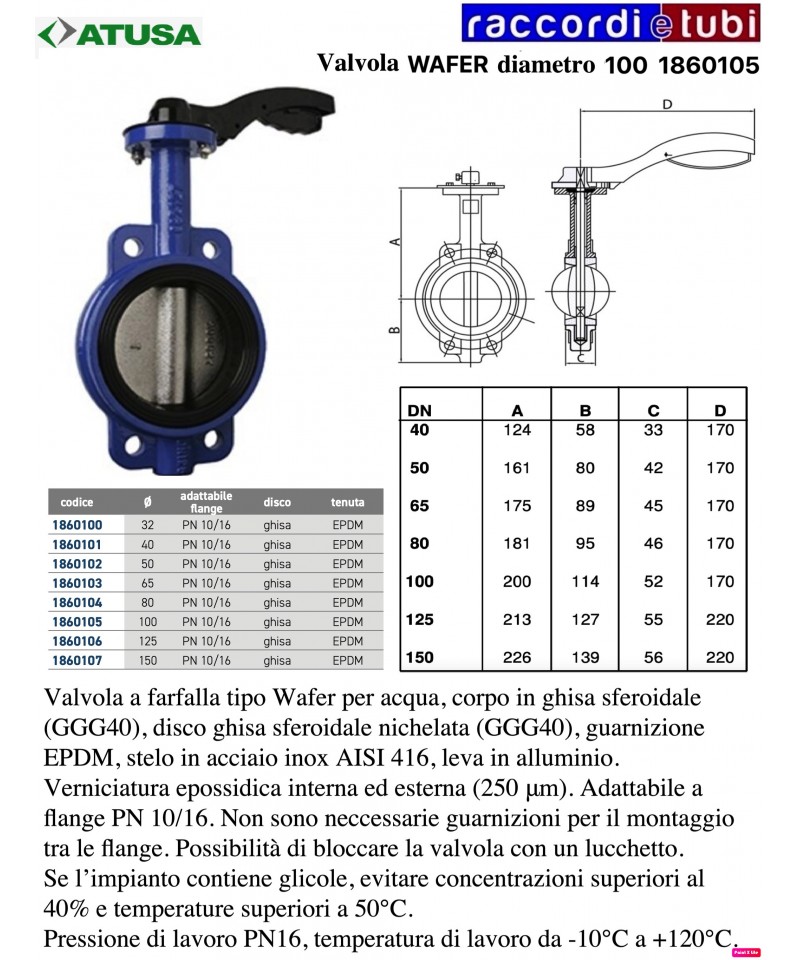

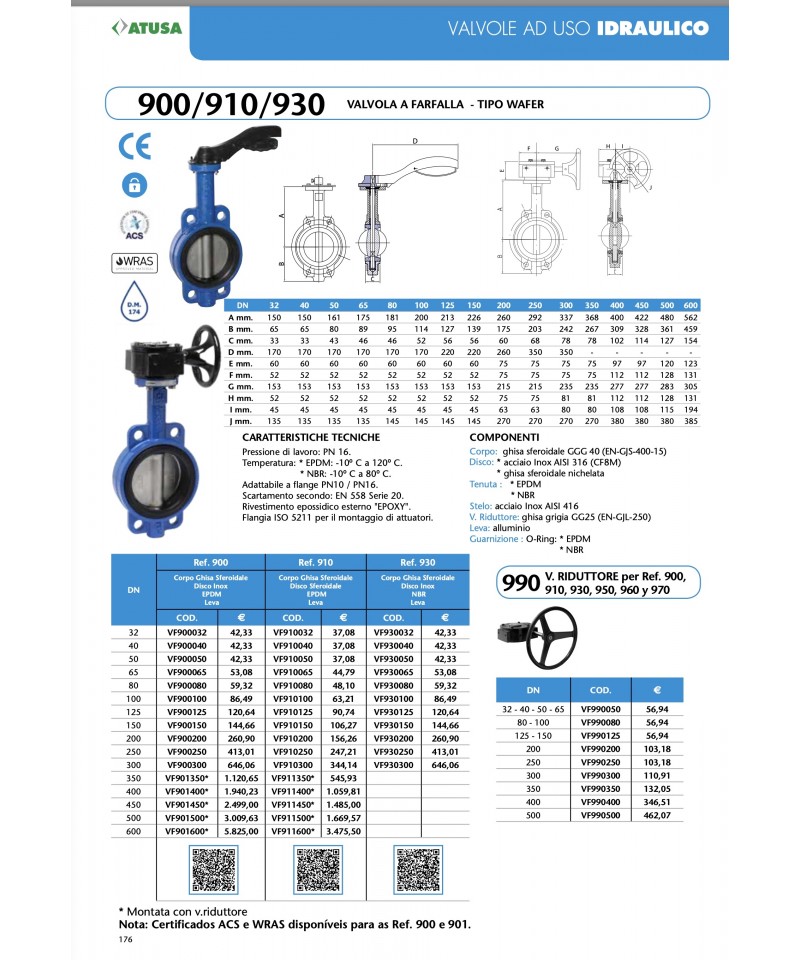

Butterfly-Ventil vom Typ Wafer für Wasser, Gehäuse aus sphäroidalem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Innen- und Außeneinem Lackierung mit Epoxidharz (250 µm). Anflanschar auf PN 10/16. Es sind keine zusätzlichen Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.

 A

 A

ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB

Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.

EINSETZUNG

Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN

Version 230v mit 4-adrigem Kabel und Endschalter

Um eine optimale Kontrolle der Raumtemperatur zu ermöglichen, indem Energiesparen mit hohem Komfort kombiniert wird, ist der Einsatz von elektrothermischen Köpfen an Verteilersammlungen, an thermostatischen Heizkörperventilen oder an den Ventilen von Konvektoren sinnvoll. Die normalerweise geschlossenen elektrothermischen Köpfe R473 und R473M zeichnen sich durch einen absolut geräuschlosen Betrieb, eine hohe Lebensdauer dank fehlender abnutzungsanfälliger Mechanismen und eine genügend langsame Schließung aus, um das Entstehen von Wasserschlagphänomenen zu verhindern. Der Antriebsmechanismus besteht aus Wachsglobuli, die durch energiesparende PTC geregelt werden.

 Technische Daten • Produkt erfüllt die Anforderungen der EMV- und Niederspannungsrichtlinien. • Zustand ohne Spannung: normalerweise geschlossen (N.C.) • Schnappanschluss für Giacomini-Standardventile und/oder -verteiler • Mechanischer Positionsanzeiger • Lineare Bewegung • Nützliche Bewegung des Aktuators: 2,4 mm • Verschmutzungsgrad: II • Nennimpuls-Spannung: 4 kV • Schutzgrad: IP40 • Schutz gegen direkten Kontakt durch doppelte Isolation (Klasse II) • Netzkabel: Typ H03 VV-F; nützliche Länge 1 m • Zeit für vollständiges Öffnen/Schließen bei 25 °C Umgebung: ~3 Minuten • Umgebungstemperaturbereich für den Einsatz: -5÷50 °C • Umgebungstemperaturbereich für die Lagerung: -20÷65 °C • Maximale Temperatur für die Montagefläche des Gerätes: 90 °C • Material Gehäuse: selbstverlöschendes PBT V0-UL94 • Normalöffner-Mikroschalter mit geschlossenem Ventil (nur für Versionen mit Endschalter R473M)

FÜR WEITERE INFOS SIEHE ANHANG PDF

EINSATZ

Mischung von warmem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN

Thermostatische Köpfe mit externem Sensor werden in Heizsystemen installiert, um die Wassertemperatur im Zuflusskreis der Anlage zu steuern.

• Die T100R oder T100RS werden in der Regel an der Vorlaufleitung der Heizungsanlage montiert.
• Geeignet für die Installation auf Ventilkörper mit Anschluss M30 x 1,5 und einer Schließgröße von 11,5 mm.

T100R / T100RS Thermostatköpfe mit externem Sensor

DREIWEGE-VENTIL V135-1B 1"

Das Ventil V135 ist ein Dreiwegeventil, Mischventil oder Umleitungsventil für Heizungsanlagen. Es wird typischerweise in Kombination mit einem Thermostatkopf T100R oder T100RS verwendet, zum Beispiel in Fußbodenheizungssteuerungssystemen.
