Artikel-Nr.: *1860107

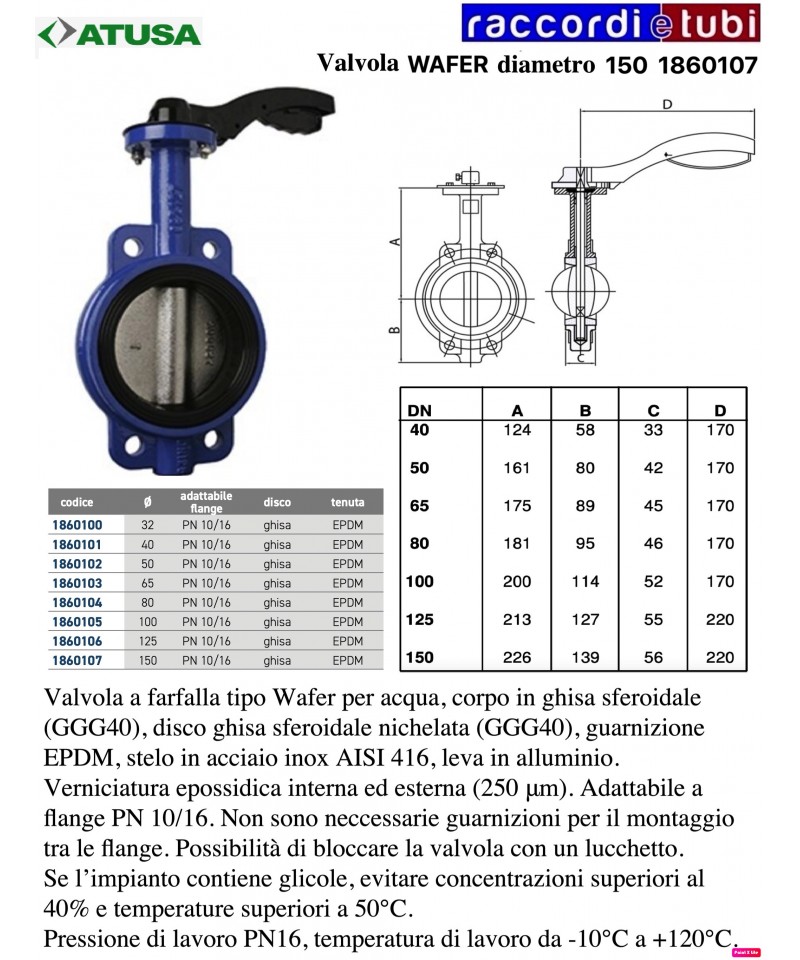

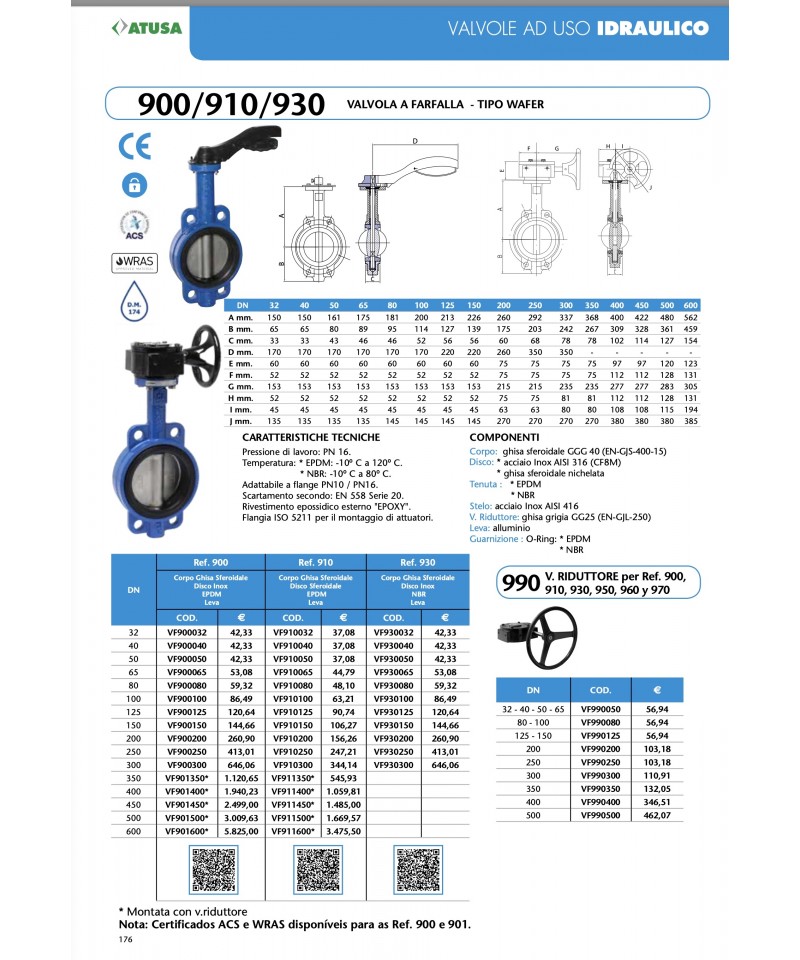

Butterfly-Ventil vom Typ Wafer für Wasser, Gehäuse aus sphäroidalem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Innen- und Außeneinem Lackierung mit Epoxidharz (250 µm). Anflanschar auf PN 10/16. Es sind keine zusätzlichen Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Butterfly-Ventil vom Typ Wafer für Wasser, Gehäuse aus sphäroidalem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Innen- und Außeneinem Lackierung mit Epoxidharz (250 µm). Anflanschar auf PN 10/16. Es sind keine zusätzlichen Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regelung der Rücklaufftemperatur
Zirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Die zwei Wege sind für die On-Off-Zonensteuerung von Hausanlagen konzipiert.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Durchflussunterbrechung, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann zwei Betriebspositionen einnehmen, abhängig davon, wie der Elektromotor, der ihn bewegt, gespeist wird. Der Kopf des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein zusätzlicher Mikroschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE ANLAGE PDF
Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Stiel aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenelektrodenlackierung (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, Konzentrationen über 40 % und Temperaturen über 50 °C vermeiden. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.
Zweiweg-Elektrothermischer Aktor für Zonenventile Serie 561T, 560T, 571T. Normalerweise offener Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Heizkessel). Bajonettanschluss am Ventilkörper. Externe manuelle Öffnungssteuerung. Stellzeit: 4 min. Leistung: 20W (230V)
Entspricht den Richtlinien LVD 2014/35/EU, EMC 2014/30/EU.
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe programmierte Zeitschaltung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V
Kompakter elektromagnetischer Stellmotor mit Ein / Aus-Action, kompatibel mit Heizkörper-Thermostatventilen, Fan-Coil-Ventilen und Verteilern. Gehäuse aus selbstverlöschendem Polymermaterial. Gewindering aus vernickeltem Messing M30x1.5. Normalerweise geschlossen (NC). Hub: 3,5 mm. Druck auf den Ventilschieber: 100N (NC-Version) - 80N (NA-Version). Umgebungstemperatur: 0÷50°C. 4-Draht-Version (NA4 – NC4) mit einem zusätzlichen Mikroschalter. Kontaktbelastbarkeit des zusätzlichen Schalters: 700mA. Entspricht den Richtlinien: LVD 2014/35/EU, EMC 2014/30/EU. TÜV-zertifiziert.
EINSATZ
Mischung von warmem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von warmem Trinkwasser
Programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Software Legiotool Vergleich
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regelung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
E104 Elektromotor
Kompakter, leiser, energiesparender Schrittmotor mit ON-OFF-Funktion und zusätzlichem Mikroschalter in der Version mit Öffnungsanzeige (Heizung) oder in der Version mit Sicherheitsrückmeldung über das Schließen des Ventils (sanitär). Schnelle Montage und Demontage dank Snap-fit-Anschluss und Molex Microfit-Stecker.
Umgebungstemperatur -30/50 °C
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISE IN HEIZUNGS-/KÜHLANLAGEN
Kugelhahn mit 6 Wegen aus Messing, zur Regelung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Ventilatorkonvektoren. Er ermöglicht die Umschaltung zwischen zwei verschiedenen Energiequellen für den einzelnen Verbraucher oder Bereich, das heißt den Wechsel von Heizung zu Kühlung und umgekehrt, wobei verhindert wird, dass die beiden warmen und kalten Kreise miteinander verbunden werden, die bei unterschiedlichen Drücken arbeiten.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreise, während traditionelle Ventile mehrere Aktoren und deren Synchronisation erfordern würden. Die speziellen PTFE-Kugel-Dichtungen mit EPDM-O-Ringen ermöglichen den Betrieb über Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere verschiedene Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Platz, wo die Optimierung des Raums entscheidend ist. Auch die Installation wird vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und verringern den Wartungsbedarf.
Der verringerte Abstand zwischen den Ein- und Ausgängen erleichtert die direkte Verbindung zu Verbrauchern wie Ventilatorkonvektoren.
Die Befestigung des Ventilkörpers an einem Stützelement ist dank der speziellen Lochplatte möglich.
EINSATZBEREICH
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellose.FUNKTIONEN
Mischung von Warmwasser
programierbarer thermischer Desinfektionszyklus
Speicherung der durchgeführten Zyklen
Legiotool Vergleichssoftware
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung über Modbus-RTU-Protokoll
Einstellung der Temperatur
Rücklauf-Zirkulation mit Modulation
PWM der Pumpe zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
Für HEISSES TRINKWASSER, mit integriertem Programm zur Desinfektion des LEGIONELLA-Bakteriums
Thermoregulierendes Mischventil, mikroprozessorgesteuert
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilkörper FFF aus Messing, voller Durchfluss
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Kreislauf, wo eine programmierte thermische Desinfektion im Sinne der nationalen Richtlinien zur Prävention und Kontrolle von Legionärskrankheit erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
Programmatischer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool-Software Comparato
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Rücklauftemperatur
Kreislauf mit Modulation
PWM der Pumpe, zeitliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
