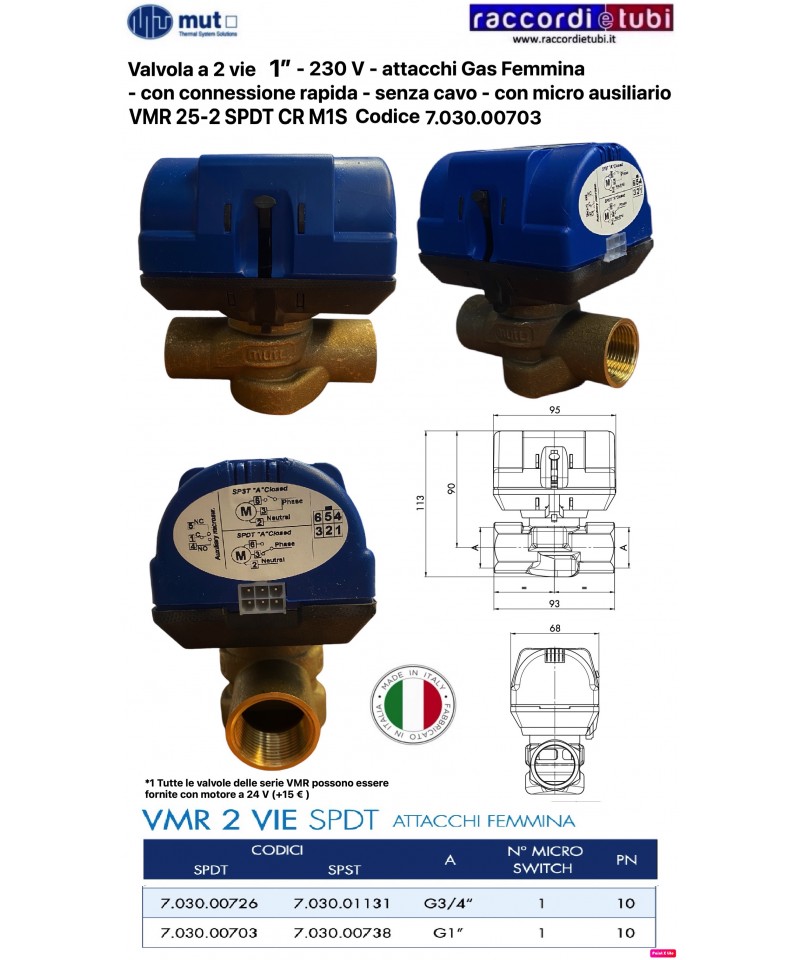

ELEKTROMAGNETISCHE 2-WEGE-VENTIL 1" VRM WEIBLICH 7.030.00703

Mischung von heißem Wasser für den Haushalt
Programmierbarer Desinfektionszyklus mit Speicherung der durchgeführten Zyklen
Software Legiotool Comparato
Zur Kommunikation zwischen PC und Mischventil

Mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll

Regulierung der Temperatur
Rücklauf-Rückführung mit Modulation

PWM der Pumpe, stündliche Programmierung der Rücklaufpumpe

Für weitere Informationen siehe das angehängte PDF

HAUPTMERKMALE

Die VMR-Ventile sind motorisierte Ventile, die in
Anlagen verwendet werden, um den Fluss von Warm- und Kaltwasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlungssystemen oder HVAC-Wärmepumpen angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Schieber eine Flussumlenkung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Schieber kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinflussen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils gewährleistet. Das Ventil kann mit einem Motor Kopf ausgestattet sein, der über oder ohne den Hilfsschalter verfügt, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Schieber in die Mittelstellung ausgestattet.

FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF

HAUPTMERKMALE

Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen der
Anlage verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen in der HLK-Technik angeschlossen werden.
Das Ventil, dank seines zylindrischen Verschlusses, ermöglicht eine Flussumleitung, die unabhängig vom Druckunterschied zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was somit eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Kopf ausgestattet werden, der über einen Hilfsschalter verfügt oder nicht, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die centrale Position zu bringen.

FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF

BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.

HAUPTEIGENSCHAFTEN Sie werden von einem Elektromotor betätigt und können je nach Aktivierung in zwei Betriebspositionen überführt werden. Auf Anfrage können ein oder zwei Hilsschalter installiert werden, die während der Umschaltung des Ventils aktiviert werden. Die Ventile sind mit einem externen Hebel zur manuellen Positionierung des Sitzes in der Mittelstellung ausgestattet.

HAUPTEIGENSCHAFTEN

Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor­kopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.

FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN

Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil

mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll

Regulierung der Temperatur
Rücklaufzirkulation mit Modulation

PWM der Pumpe programmierte Zeitschaltung der Zirkulationspumpe

Für weitere Informationen siehe das angehängte PDF
