Artikel-Nr.: 248008

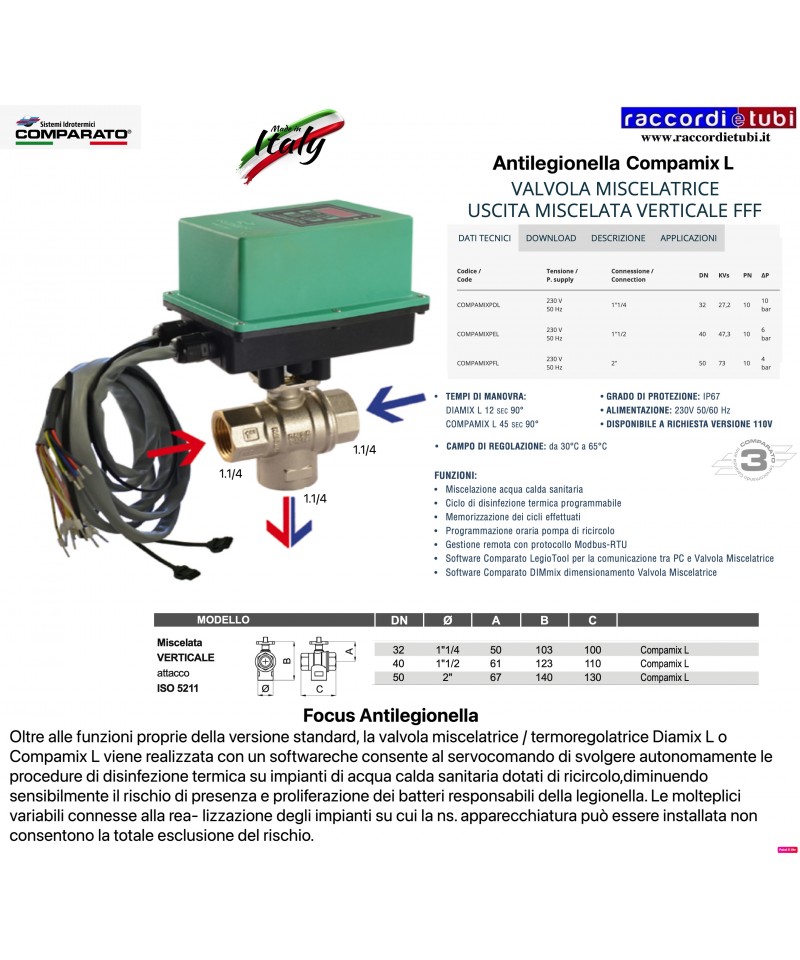

Für HEISSES WASSER FÜR DEN HAUSHALT, mit integriertem Desinfektionsprogramm gegen das LEGIONELLA-Bakterium
Temperaturregelventil mit mikroprozessorgesteuerten Mischventil
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilgehäuse FFF aus Messing, vollständiger Durchgang
Fernsteuerung über Modbus-RTU
ANWENDUNG

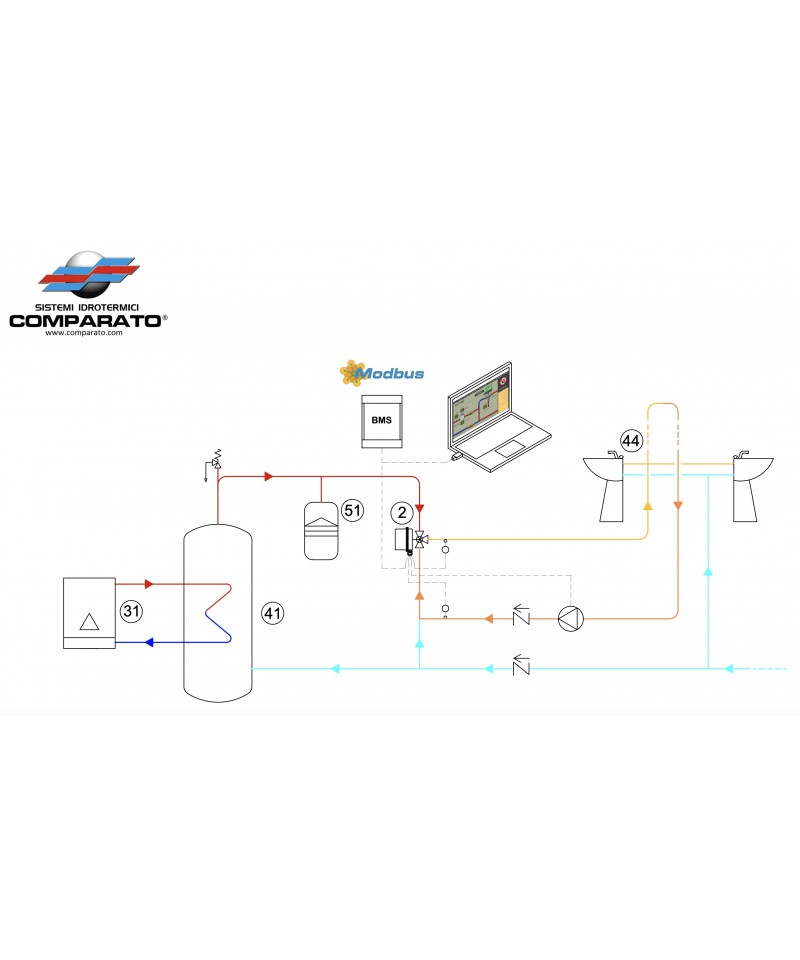

Mischung von heißem Wasser für den Haushalt in Anlagen mit Rücklauf, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von heißem Wasser für den Haushalt
Programmierbarer Desinfektionszyklus mit Speicherung der durchgeführten Zyklen
Software Legiotool Comparato
Zur Kommunikation zwischen PC und Mischventil
Mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklauf-Rückführung mit Modulation
PWM der Pumpe, stündliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Für HEISSES WASSER FÜR DEN HAUSHALT, mit integriertem Desinfektionsprogramm gegen das LEGIONELLA-Bakterium
Temperaturregelventil mit mikroprozessorgesteuerten Mischventil
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilgehäuse FFF aus Messing, vollständiger Durchgang
Fernsteuerung über Modbus-RTU
ANWENDUNG
Mischung von heißem Wasser für den Haushalt in Anlagen mit Rücklauf, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von heißem Wasser für den Haushalt
Programmierbarer Desinfektionszyklus mit Speicherung der durchgeführten Zyklen
Software Legiotool Comparato
Zur Kommunikation zwischen PC und Mischventil
Mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklauf-Rückführung mit Modulation
PWM der Pumpe, stündliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
Verschlussgruppe für 2-Wege-Zonenventile Watts Serie 571T Art. 581TX
Für Ventile, die ab 2000 produziert wurden
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen der
Anlage verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen in der HLK-Technik angeschlossen werden.
Das Ventil, dank seines zylindrischen Verschlusses, ermöglicht eine Flussumleitung, die unabhängig vom Druckunterschied zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was somit eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Kopf ausgestattet werden, der über einen Hilfsschalter verfügt oder nicht, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die centrale Position zu bringen.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V
Normalerweise offene Elektromagnetventile mit manueller Rückstellung und Gewindeanschlüssen.
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
Kompakter elektromagnetischer Stellmotor mit Ein / Aus-Action, kompatibel mit Heizkörper-Thermostatventilen, Fan-Coil-Ventilen und Verteilern. Gehäuse aus selbstverlöschendem Polymermaterial. Gewindering aus vernickeltem Messing M30x1.5. Normalerweise geschlossen (NC). Hub: 3,5 mm. Druck auf den Ventilschieber: 100N (NC-Version) - 80N (NA-Version). Umgebungstemperatur: 0÷50°C. 4-Draht-Version (NA4 – NC4) mit einem zusätzlichen Mikroschalter. Kontaktbelastbarkeit des zusätzlichen Schalters: 700mA. Entspricht den Richtlinien: LVD 2014/35/EU, EMC 2014/30/EU. TÜV-zertifiziert.
TECO VERBINDUNGSKABEL KA00K0014 FÜR ALLE MOTOR E104
Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.
FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN
Wafer-Schmetterlingsventil für Wasser, Gehäuse aus sphäroguss (GGG40), Scheibe aus sphäroguss mit Nickelbeschichtung (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu blockieren. Wenn die Anlage Glykol enthält, Vermeidung von Konzentrationen über 40 % und Temperaturen über 50 °C. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.
ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB
Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.
Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Stiel aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenelektrodenlackierung (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, Konzentrationen über 40 % und Temperaturen über 50 °C vermeiden. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betrieb mit einem elektrothermischen Antrieb (Serie 580T) am Gehäuse mit Bajonettverschluss zu befestigen.
| Mechanische Raumthermostate, Ein/Aus, zur Wandmontage. Für Lasten bei 230V/50Hz. Für Heizung und/oder Kühlung. |
| Zulassungen | CE |
| Schutzklasse | IP30 |
| Kontaktart/Last | SPDT 230 V AC, Heizanschluss 10 A resistiv, 3 A induktiv; Kühlanschluss 6 A resistiv, 2 A induktiv |
| Max. Kabelquerschnitt | 4 mm2 |
| Temperaturregelbereich | 10 ... 30 oC |
| Fester Differenzwert | 1 oC |
| Temperaturempfindliches Element | Gas-expansions |
| Position des temperaturempfindlichen Elements | integriert |
| Anwendung Heizung/Kühlung | Heizung oder Kühlung |
| Anleitungssprache | Mehrsprachig |
| Erdung | doppelte Isolation |
| Äußere Abmessungen (AxLxB) | 83 mm | 83 mm | 40 mm |
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Die zwei Wege sind für die On-Off-Zonensteuerung von Hausanlagen konzipiert.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Durchflussunterbrechung, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann zwei Betriebspositionen einnehmen, abhängig davon, wie der Elektromotor, der ihn bewegt, gespeist wird. Der Kopf des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein zusätzlicher Mikroschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE ANLAGE PDF
