Artikel-Nr.: 247262

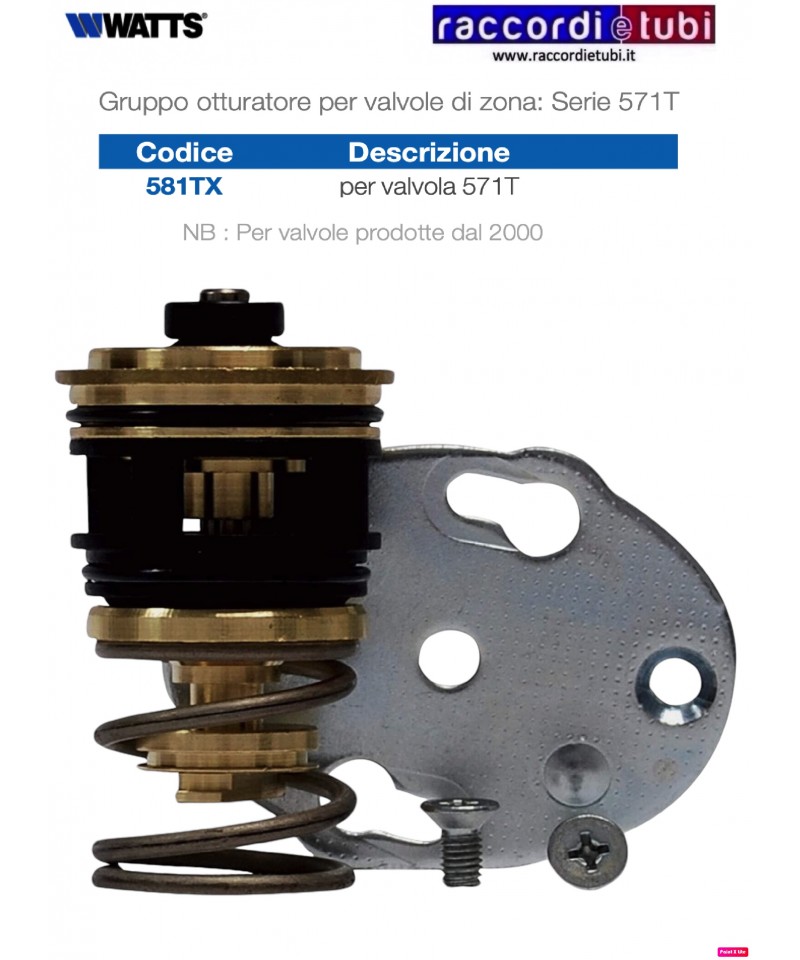

Verschlussgruppe für 2-Wege-Zonenventile Watts Serie 571T Art. 581TX
Für Ventile, die ab 2000 produziert wurden
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verschlussgruppe für 2-Wege-Zonenventile Watts Serie 571T Art. 581TX
Für Ventile, die ab 2000 produziert wurden
ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB
Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.
DREIWEGE-VENTIL V135-1B 1"
Das Ventil V135 ist ein Dreiwegeventil, Mischventil oder Umleitungsventil für Heizungsanlagen. Es wird typischerweise in Kombination mit einem Thermostatkopf T100R oder T100RS verwendet, zum Beispiel in Fußbodenheizungssteuerungssystemen.
| Dim. DN | 25 mm |
|---|---|
| Anschlussart | Innengewinde |
| Durchmesser | G1 Zoll |
| Druck | PN16 |
| Differenzdruck mit Motor 90N | 10 bar |
| Fluidtemperatur | -10 ... 120 °C |
| Kvs | 5 |
| Durchflusscharakteristik | linear |
| Materialien | Ventilkörper aus Bronze; Ventileinsatz aus Messing und Kunststoff, mit EPDM-O-Ring; oberer Handrad aus weißem Kunststoff; Messinganschlüsse |
| Ventiltyp | Dreiwege-Mischventil |
| Aktion | Die Verlängerung des Kolbens öffnet A-AB |
| Hub | 2 mm |
| Zusätzliche Informationen |
|
| Max. Betriebsdruck | 16 bar |
HAUPTMERKMALE
Die SF-2-Wege-Ventile sind motorbetriebene Ventile, die in Anlagenanwendungen zur Steuerung des Flusses von heißem und kaltem Wasser verwendet werden.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelkörper kann zwei Positionen
haben: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der entweder mit oder ohne den Hilfsschalter ausgestattet ist, der bei der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Körpers in die Mittelstellung ausgestattet.
FÜR WEITERE INFO SIEHE ANLAGE
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
EINSETZUNG
Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung durchgeführter Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
von Rücklauf-Rückführungen mit Modulation
PWM der Pumpe Programmierung der Pumpenlaufzeit der Rückführung
Für weitere Informationen siehe das beigefügte PDF
E104 Elektromotor
Kompakter, leiser, energiesparender Schrittmotor mit ON-OFF-Funktion und zusätzlichem Mikroschalter in der Version mit Öffnungsanzeige (Heizung) oder in der Version mit Sicherheitsrückmeldung über das Schließen des Ventils (sanitär). Schnelle Montage und Demontage dank Snap-fit-Anschluss und Molex Microfit-Stecker.
Umgebungstemperatur -30/50 °C
Elektromagnetisches Ventil für Gas, normalerweise offen, mit manuellem Rücksetzen und Schraubanschlüssen.
Verschlussgruppe für 3- und 4-Wege-Zonenventile Watts Serie 560T*561T Art.582TX
Für Ventile, die ab 2000 hergestellt wurden
HAUPTEIGENSCHAFTEN Sie werden von einem Elektromotor betätigt und können je nach Aktivierung in zwei Betriebspositionen überführt werden. Auf Anfrage können ein oder zwei Hilsschalter installiert werden, die während der Umschaltung des Ventils aktiviert werden. Die Ventile sind mit einem externen Hebel zur manuellen Positionierung des Sitzes in der Mittelstellung ausgestattet.
BETRIEB Ohne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A ist geschlossen und der Weg B ist offen. Der Kugelhahn schließt den Weg A unter dem Einfluss der Federspannung, die von den Rückfedern ausgeübt wird. Wenn die elektrische Versorgung aktiviert wird, überwältigt der Servomotor die Kraft der Federn und bewegt die Kugel von Weg A zu Weg B in etwa 20 Sekunden und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung unterbrochen wird, bringen die Rückfedern den Schieber zurück auf den Weg A.
Für HEISSES TRINKWASSER, mit integriertem Programm zur Desinfektion des LEGIONELLA-Bakteriums
Thermoregulierendes Mischventil, mikroprozessorgesteuert
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilkörper FFF aus Messing, voller Durchfluss
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Kreislauf, wo eine programmierte thermische Desinfektion im Sinne der nationalen Richtlinien zur Prävention und Kontrolle von Legionärskrankheit erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
Programmatischer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool-Software Comparato
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Rücklauftemperatur
Kreislauf mit Modulation
PWM der Pumpe, zeitliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Die zwei Wege sind für die On-Off-Zonensteuerung von Haushaltsanlagen ausgelegt.
Das Ventil ermöglicht durch seinen zylindrischen Verschluss eine Unterbrechung des Flusses, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann je nach Stromversorgung des elektrischen Motors, der ihn bewegt, zwei Betriebspositionen einnehmen. Der Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein Hilfsschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN
Zweiweg-Elektrothermischer Aktor für Zonenventile Serie 561T, 560T, 571T. Normalerweise offener Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Heizkessel). Bajonettanschluss am Ventilkörper. Externe manuelle Öffnungssteuerung. Stellzeit: 4 min. Leistung: 20W (230V)
Entspricht den Richtlinien LVD 2014/35/EU, EMC 2014/30/EU.
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in
Anlagen verwendet werden, um den Fluss von Warm- und Kaltwasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlungssystemen oder HVAC-Wärmepumpen angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Schieber eine Flussumlenkung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Schieber kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinflussen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils gewährleistet. Das Ventil kann mit einem Motor Kopf ausgestattet sein, der über oder ohne den Hilfsschalter verfügt, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Schieber in die Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V
