VERBINDUNGSKABEL FÜR MUT-VENTILE SERIE VMR 7.030.00434
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISLÄUFE IN HEIZUNGS-/KÜHLANLAGEN
Kugelnventil mit 6 Wegen aus Messingdruckguss zur Steuerung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Fan-Coils. Erlaubt die Umschaltung zwischen zwei unterschiedlichen Energiequellen für die einzelne Nutzung oder Zone, das heißt den Wechsel von Heiz- zu Kühlbetrieb und umgekehrt, ohne die beiden heißen und kalten Kreisläufe, die bei unterschiedlichen Druckverhältnissen arbeiten, miteinander zu verbinden.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Aktuatoren erforderlich wären, die synchronisiert werden müssten. Die speziellen Kugeldichtungen aus PTFE, die mit O-Ringen aus EPDM ausgestattet sind, ermöglichen den Betrieb mit Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Raum, wo eine Raumnutzungseffizienz entscheidend ist. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und reduzieren den Wartungsaufwand.
Der reduzierte Abstand zwischen Ein- und Ausgängen erleichtert den direkten Anschluss an Verbrauchselemente wie Fan-Coils.
Es ist möglich, den Ventilkörper an einem Stützelement zu befestigen, dank der speziellen durchbohrten Flansch.
HAUPTMERKMALE
Die SF-2-Wege-Ventile sind motorbetriebene Ventile, die in Anlagenanwendungen zur Steuerung des Flusses von heißem und kaltem Wasser verwendet werden.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelkörper kann zwei Positionen
haben: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der entweder mit oder ohne den Hilfsschalter ausgestattet ist, der bei der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Körpers in die Mittelstellung ausgestattet.
FÜR WEITERE INFO SIEHE ANLAGE
Servomotor M21D
3-Punkt-Servomotor für Mischventil. Bidirektional, reversibel
mit einem Schalter, der auf einen Steuerwinkel von 90° begrenzt ist, 2 min.,
Drehmoment 5 Nm. Versorgungsspannung 230V. IP42.
Code: M21D
Für INFO siehe angehängtes PDF
Elektromagnetventil für Gas, normalerweise offen, mit manuellem Rücksetzmechanismus und Gewindeanschlüssen.
Für HEISSES TRINKWASSER, mit integriertem Programm zur Desinfektion des LEGIONELLA-Bakteriums
Thermoregulierendes Mischventil, mikroprozessorgesteuert
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilkörper FFF aus Messing, voller Durchfluss
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Kreislauf, wo eine programmierte thermische Desinfektion im Sinne der nationalen Richtlinien zur Prävention und Kontrolle von Legionärskrankheit erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
Programmatischer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool-Software Comparato
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Rücklauftemperatur
Kreislauf mit Modulation
PWM der Pumpe, zeitliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
Servomotor für festen Punkt

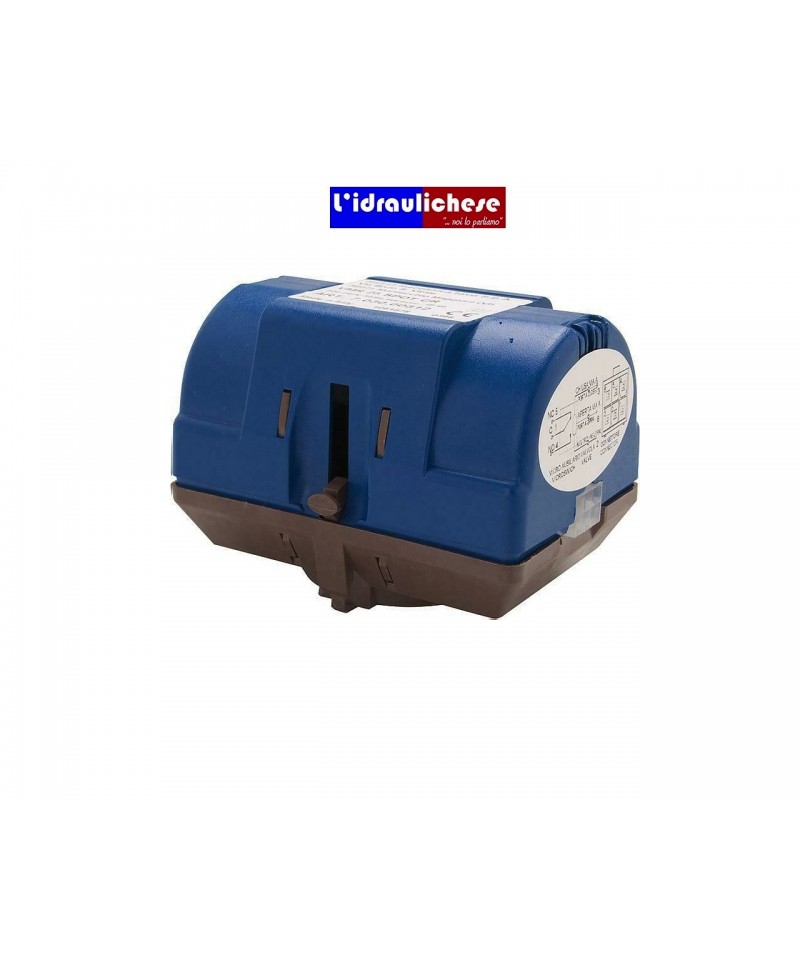

E104 Elektromotor
Kompakter, leiser, energiesparender Schrittmotor mit ON-OFF-Funktion und zusätzlichem Mikroschalter in der Version mit Öffnungsanzeige (Heizung) oder in der Version mit Sicherheitsrückmeldung über das Schließen des Ventils (sanitär). Schnelle Montage und Demontage dank Snap-fit-Anschluss und Molex Microfit-Stecker.
Umgebungstemperatur -30/50 °C
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.
FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in
Anlagen verwendet werden, um den Fluss von Warm- und Kaltwasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlungssystemen oder HVAC-Wärmepumpen angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Schieber eine Flussumlenkung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Schieber kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinflussen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils gewährleistet. Das Ventil kann mit einem Motor Kopf ausgestattet sein, der über oder ohne den Hilfsschalter verfügt, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Schieber in die Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
Version 230v mit 4-adrigem Kabel und Endschalter
Um eine optimale Kontrolle der Raumtemperatur zu ermöglichen, indem Energiesparen mit hohem Komfort kombiniert wird, ist der Einsatz von elektrothermischen Köpfen an Verteilersammlungen, an thermostatischen Heizkörperventilen oder an den Ventilen von Konvektoren sinnvoll. Die normalerweise geschlossenen elektrothermischen Köpfe R473 und R473M zeichnen sich durch einen absolut geräuschlosen Betrieb, eine hohe Lebensdauer dank fehlender abnutzungsanfälliger Mechanismen und eine genügend langsame Schließung aus, um das Entstehen von Wasserschlagphänomenen zu verhindern. Der Antriebsmechanismus besteht aus Wachsglobuli, die durch energiesparende PTC geregelt werden.
Technische Daten • Produkt erfüllt die Anforderungen der EMV- und Niederspannungsrichtlinien. • Zustand ohne Spannung: normalerweise geschlossen (N.C.) • Schnappanschluss für Giacomini-Standardventile und/oder -verteiler • Mechanischer Positionsanzeiger • Lineare Bewegung • Nützliche Bewegung des Aktuators: 2,4 mm • Verschmutzungsgrad: II • Nennimpuls-Spannung: 4 kV • Schutzgrad: IP40 • Schutz gegen direkten Kontakt durch doppelte Isolation (Klasse II) • Netzkabel: Typ H03 VV-F; nützliche Länge 1 m • Zeit für vollständiges Öffnen/Schließen bei 25 °C Umgebung: ~3 Minuten • Umgebungstemperaturbereich für den Einsatz: -5÷50 °C • Umgebungstemperaturbereich für die Lagerung: -20÷65 °C • Maximale Temperatur für die Montagefläche des Gerätes: 90 °C • Material Gehäuse: selbstverlöschendes PBT V0-UL94 • Normalöffner-Mikroschalter mit geschlossenem Ventil (nur für Versionen mit Endschalter R473M)
FÜR WEITERE INFOS SIEHE ANHANG PDF
HAUPTEIGENSCHAFTEN Sie werden von einem Elektromotor betätigt und können je nach Aktivierung in zwei Betriebspositionen überführt werden. Auf Anfrage können ein oder zwei Hilsschalter installiert werden, die während der Umschaltung des Ventils aktiviert werden. Die Ventile sind mit einem externen Hebel zur manuellen Positionierung des Sitzes in der Mittelstellung ausgestattet.
BETRIEB Ohne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A ist geschlossen und der Weg B ist offen. Der Kugelhahn schließt den Weg A unter dem Einfluss der Federspannung, die von den Rückfedern ausgeübt wird. Wenn die elektrische Versorgung aktiviert wird, überwältigt der Servomotor die Kraft der Federn und bewegt die Kugel von Weg A zu Weg B in etwa 20 Sekunden und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung unterbrochen wird, bringen die Rückfedern den Schieber zurück auf den Weg A.
