Artikel-Nr.: 111011
HAUPTEIGENSCHAFTEN

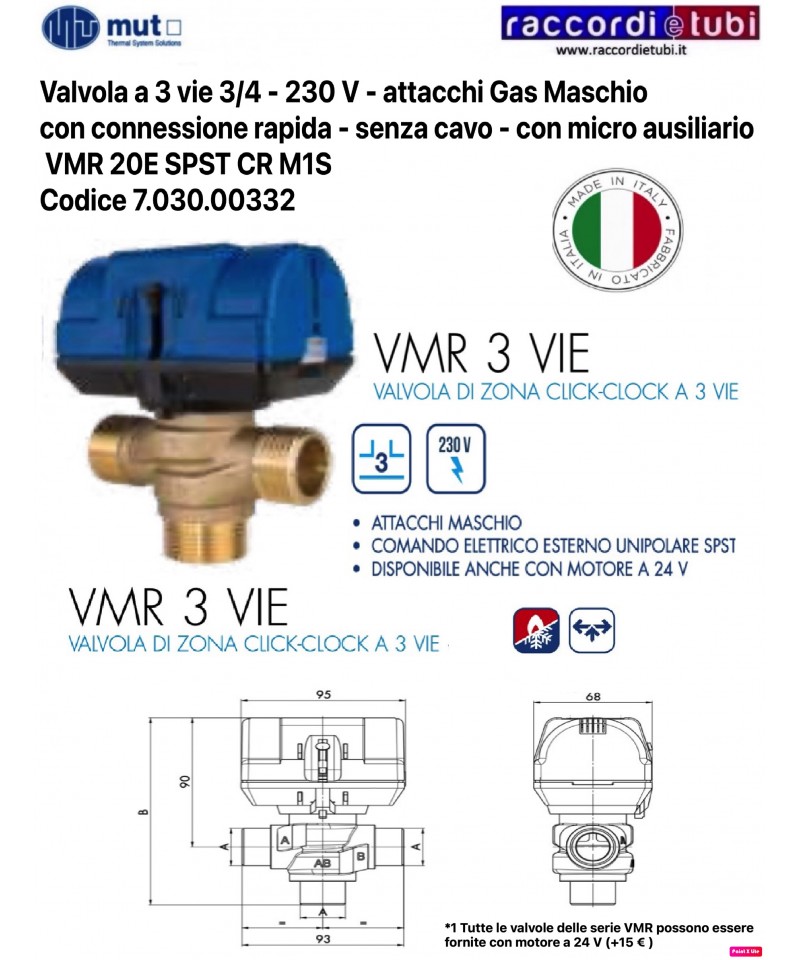

Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
| Mechanische Raumthermostate, Ein/Aus, zur Wandmontage. Für Lasten bei 230V/50Hz. Für Heizung und/oder Kühlung. |
| Zulassungen | CE |
| Schutzklasse | IP30 |
| Kontaktart/Last | SPDT 230 V AC, Heizanschluss 10 A resistiv, 3 A induktiv; Kühlanschluss 6 A resistiv, 2 A induktiv |
| Max. Kabelquerschnitt | 4 mm2 |
| Temperaturregelbereich | 10 ... 30 oC |
| Fester Differenzwert | 1 oC |
| Temperaturempfindliches Element | Gas-expansions |
| Position des temperaturempfindlichen Elements | integriert |
| Anwendung Heizung/Kühlung | Heizung oder Kühlung |
| Anleitungssprache | Mehrsprachig |
| Erdung | doppelte Isolation |
| Äußere Abmessungen (AxLxB) | 83 mm | 83 mm | 40 mm |
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISLÄUFE IN HEIZUNGS-/KÜHLANLAGEN
Kugelnventil mit 6 Wegen aus Messingdruckguss zur Steuerung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Fan-Coils. Erlaubt die Umschaltung zwischen zwei unterschiedlichen Energiequellen für die einzelne Nutzung oder Zone, das heißt den Wechsel von Heiz- zu Kühlbetrieb und umgekehrt, ohne die beiden heißen und kalten Kreisläufe, die bei unterschiedlichen Druckverhältnissen arbeiten, miteinander zu verbinden.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Aktuatoren erforderlich wären, die synchronisiert werden müssten. Die speziellen Kugeldichtungen aus PTFE, die mit O-Ringen aus EPDM ausgestattet sind, ermöglichen den Betrieb mit Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Raum, wo eine Raumnutzungseffizienz entscheidend ist. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und reduzieren den Wartungsaufwand.
Der reduzierte Abstand zwischen Ein- und Ausgängen erleichtert den direkten Anschluss an Verbrauchselemente wie Fan-Coils.
Es ist möglich, den Ventilkörper an einem Stützelement zu befestigen, dank der speziellen durchbohrten Flansch.
Für HEISSES TRINKWASSER, mit integriertem Desinfektionsprogramm gegen das Bakterium LEGIONELLA
Mischventil mit temperaturgeregelter Mikroprozessorsteuerung
Mit Temperaturfühler auf Halbleiterbasis
Schutzart IP65
Ventilkörper 3 Wege FFF aus Messing, Gesamtübergang
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Leitlinien zur Vermeidung und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
programmierbarer Desinfektionszyklus Speichern der durchgeführten Zyklen
Software Legiotool Comparato
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Temperaturregelung
von Rückführung Zirkulation mit Modulation
PWM der Pumpe programmierte Stundenpumpe Zirkulation
Für weitere Informationen siehe das angehängte PDF
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
DREIWEGE-VENTIL V135-1B 1"
Das Ventil V135 ist ein Dreiwegeventil, Mischventil oder Umleitungsventil für Heizungsanlagen. Es wird typischerweise in Kombination mit einem Thermostatkopf T100R oder T100RS verwendet, zum Beispiel in Fußbodenheizungssteuerungssystemen.
| Dim. DN | 25 mm |
|---|---|
| Anschlussart | Innengewinde |
| Durchmesser | G1 Zoll |
| Druck | PN16 |
| Differenzdruck mit Motor 90N | 10 bar |
| Fluidtemperatur | -10 ... 120 °C |
| Kvs | 5 |
| Durchflusscharakteristik | linear |
| Materialien | Ventilkörper aus Bronze; Ventileinsatz aus Messing und Kunststoff, mit EPDM-O-Ring; oberer Handrad aus weißem Kunststoff; Messinganschlüsse |
| Ventiltyp | Dreiwege-Mischventil |
| Aktion | Die Verlängerung des Kolbens öffnet A-AB |
| Hub | 2 mm |
| Zusätzliche Informationen |
|
| Max. Betriebsdruck | 16 bar |
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Die zwei Wege sind für die On-Off-Zonensteuerung von Haushaltsanlagen ausgelegt.
Das Ventil ermöglicht durch seinen zylindrischen Verschluss eine Unterbrechung des Flusses, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann je nach Stromversorgung des elektrischen Motors, der ihn bewegt, zwei Betriebspositionen einnehmen. Der Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein Hilfsschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN
ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V
Wafer-Schmetterlingsventil für Wasser, Körper aus sphärischem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphärischem Gusseisen (GGG40), EPDM-Dichtung, Stift aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidfarbe (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Schloss zu sichern. Wenn die Anlage Glykol enthält, Konzentrationen über 40% und Temperaturen über 50°C vermeiden. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regelung der Rücklaufftemperatur
Zirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
EINSETZUNG
Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung durchgeführter Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
von Rücklauf-Rückführungen mit Modulation
PWM der Pumpe Programmierung der Pumpenlaufzeit der Rückführung
Für weitere Informationen siehe das beigefügte PDF
