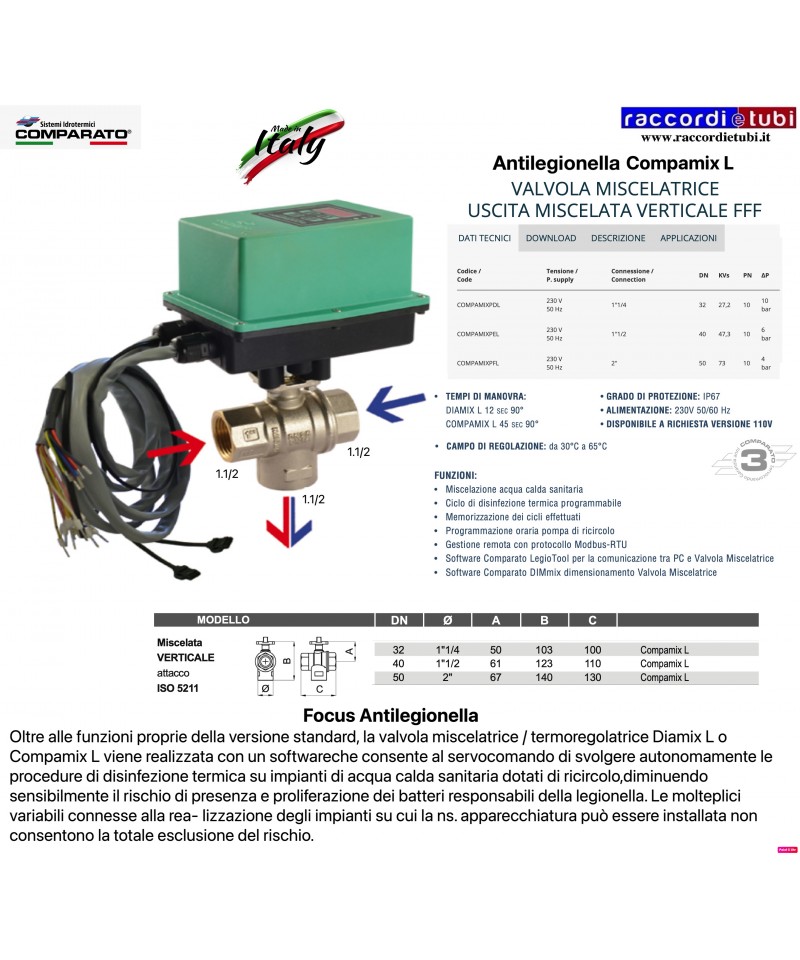

ANTILEGIONELLA-MISCHER 1.1/2 FFF COMPAMIXPEL

EINSETZUNG

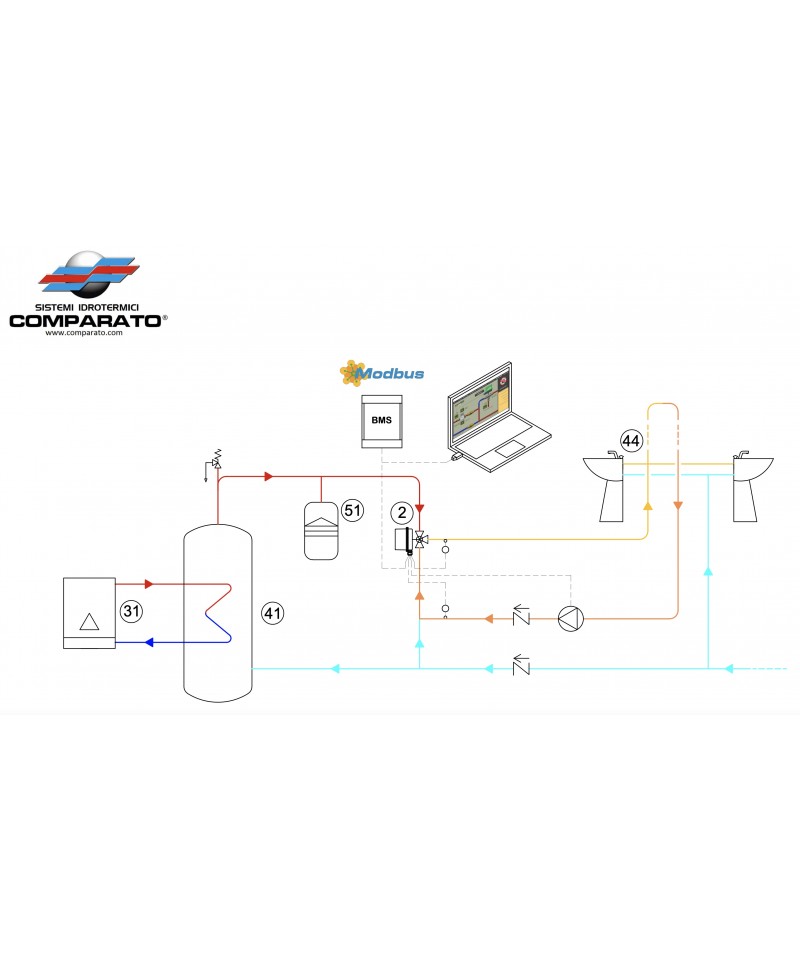

Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN

• 701300647
• MOTOR für Ventil Modell VMR SPDT CR 230V 1STK
• Modell MR SPDT CR 230V
• ON-OFF Betrieb
• (SPST Steuerung, internes Relais)
• 6 Sekunden
• MOTOR KOMPATIBEL MIT HONEYWELL VENTILGEHÄUSE

 A

Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidem Gusseisen (GGG40), EPDM-Dichtung, Stange aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.

 A

Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Stiel aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenelektrodenlackierung (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, Konzentrationen über 40 % und Temperaturen über 50 °C vermeiden. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.

Wafer-Schmetterlingsventil für Wasser, Körper aus sphärischem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphärischem Gusseisen (GGG40), EPDM-Dichtung, Stift aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidfarbe (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Schloss zu sichern. Wenn die Anlage Glykol enthält, Konzentrationen über 40% und Temperaturen über 50°C vermeiden. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.

 A

ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB

Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.
