Artikel-Nr.: *1860103

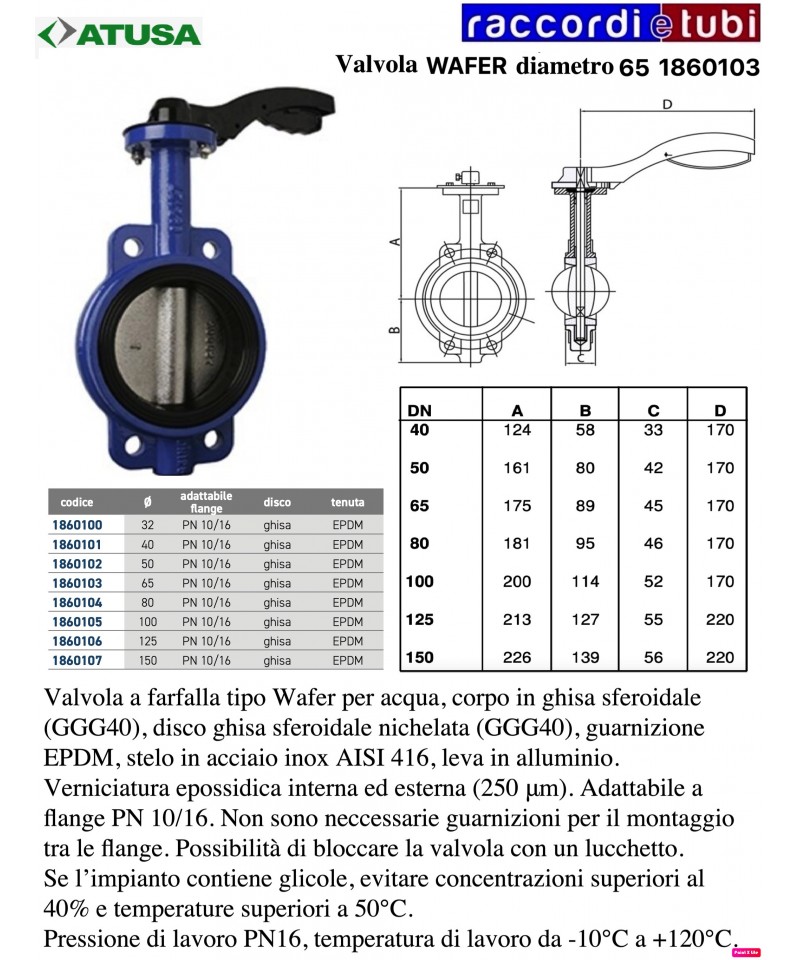

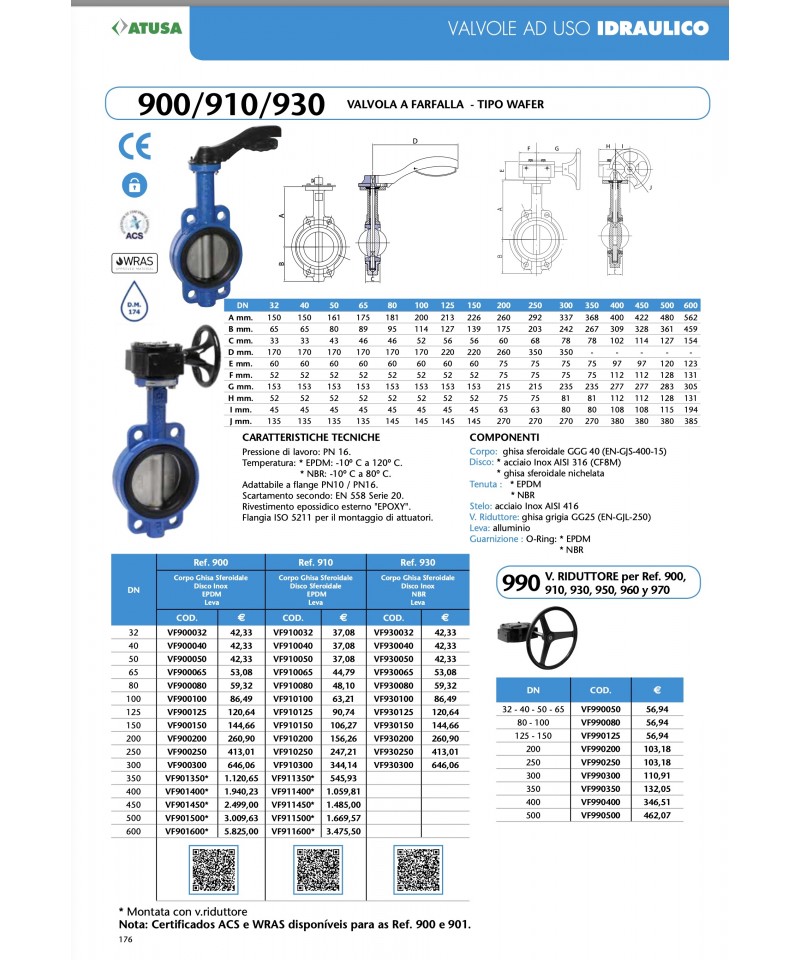

Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidem Gusseisen (GGG40), EPDM-Dichtung, Stange aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidem Gusseisen (GGG40), EPDM-Dichtung, Stange aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regelung der Rücklaufftemperatur
Zirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen der
Anlage verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen in der HLK-Technik angeschlossen werden.
Das Ventil, dank seines zylindrischen Verschlusses, ermöglicht eine Flussumleitung, die unabhängig vom Druckunterschied zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was somit eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Kopf ausgestattet werden, der über einen Hilfsschalter verfügt oder nicht, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die centrale Position zu bringen.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.
FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN
ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB
Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
Verschlussgruppe für 3- und 4-Wege-Zonenventile Watts Serie 560T*561T Art.582TX
Für Ventile, die ab 2000 hergestellt wurden
Verschlussgruppe für 2-Wege-Zonenventile Watts Serie 571T Art. 581TX
Für Ventile, die ab 2000 produziert wurden
Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISE IN HEIZUNGS-/KÜHLANLAGEN
Kugelhahn mit 6 Wegen aus Messing, zur Regelung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Ventilatorkonvektoren. Er ermöglicht die Umschaltung zwischen zwei verschiedenen Energiequellen für den einzelnen Verbraucher oder Bereich, das heißt den Wechsel von Heizung zu Kühlung und umgekehrt, wobei verhindert wird, dass die beiden warmen und kalten Kreise miteinander verbunden werden, die bei unterschiedlichen Drücken arbeiten.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreise, während traditionelle Ventile mehrere Aktoren und deren Synchronisation erfordern würden. Die speziellen PTFE-Kugel-Dichtungen mit EPDM-O-Ringen ermöglichen den Betrieb über Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere verschiedene Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Platz, wo die Optimierung des Raums entscheidend ist. Auch die Installation wird vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und verringern den Wartungsbedarf.
Der verringerte Abstand zwischen den Ein- und Ausgängen erleichtert die direkte Verbindung zu Verbrauchern wie Ventilatorkonvektoren.
Die Befestigung des Ventilkörpers an einem Stützelement ist dank der speziellen Lochplatte möglich.
Servomotor für festen Punkt
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
Wafer-Schmetterlingsventil für Wasser, Gehäuse aus sphäroguss (GGG40), Scheibe aus sphäroguss mit Nickelbeschichtung (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu blockieren. Wenn die Anlage Glykol enthält, Vermeidung von Konzentrationen über 40 % und Temperaturen über 50 °C. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.
