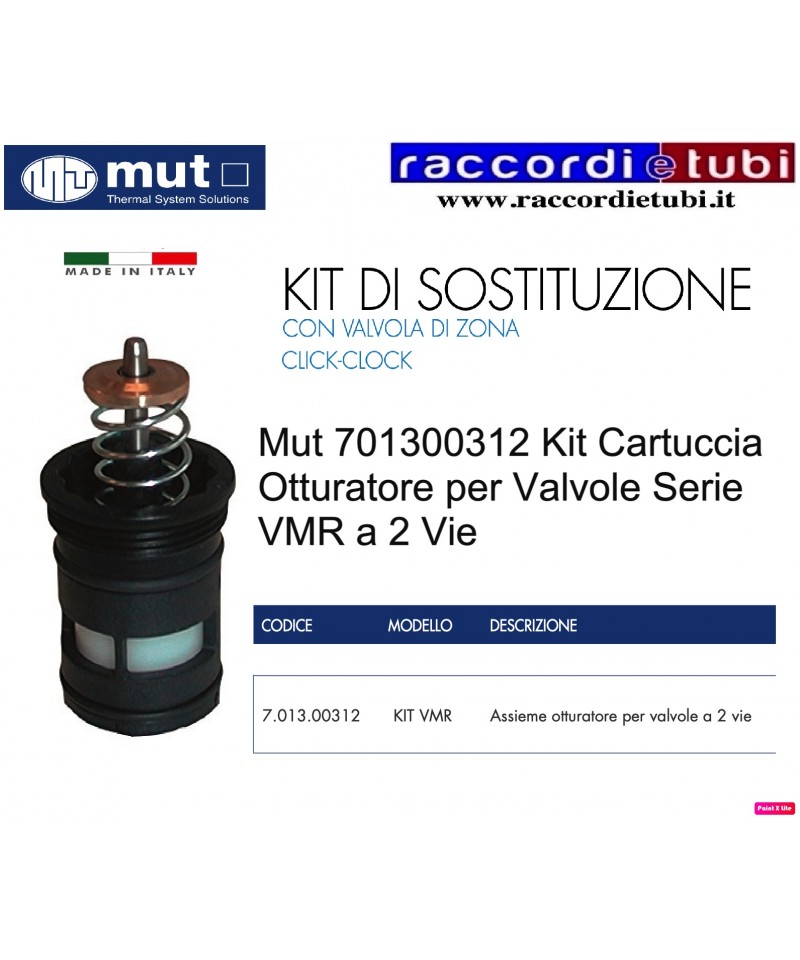

KIT MUTVMR 2 VIE 7.013.00312

BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.

HAUPTEIGENSCHAFTEN

Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor­kopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.

FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN

EINSATZBEREICH

Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellose.FUNKTIONEN

HAUPTEIGENSCHAFTEN

Die 2-Wege SF-Ventile sind motorisierte Ventile, die in Anlagenanwendungen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelhahn kann zwei Positionen

im Betrieb annehmen: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne Mikro-Schalter ausgestattet ist, der während des Schaltvorgangs des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Ventils im mittleren Zustand ausgestattet.

FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF

HAUPTMERKMALE

Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen der
Anlage verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen in der HLK-Technik angeschlossen werden.
Das Ventil, dank seines zylindrischen Verschlusses, ermöglicht eine Flussumleitung, die unabhängig vom Druckunterschied zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was somit eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Kopf ausgestattet werden, der über einen Hilfsschalter verfügt oder nicht, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die centrale Position zu bringen.

FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
