Artikel-Nr.: 022646

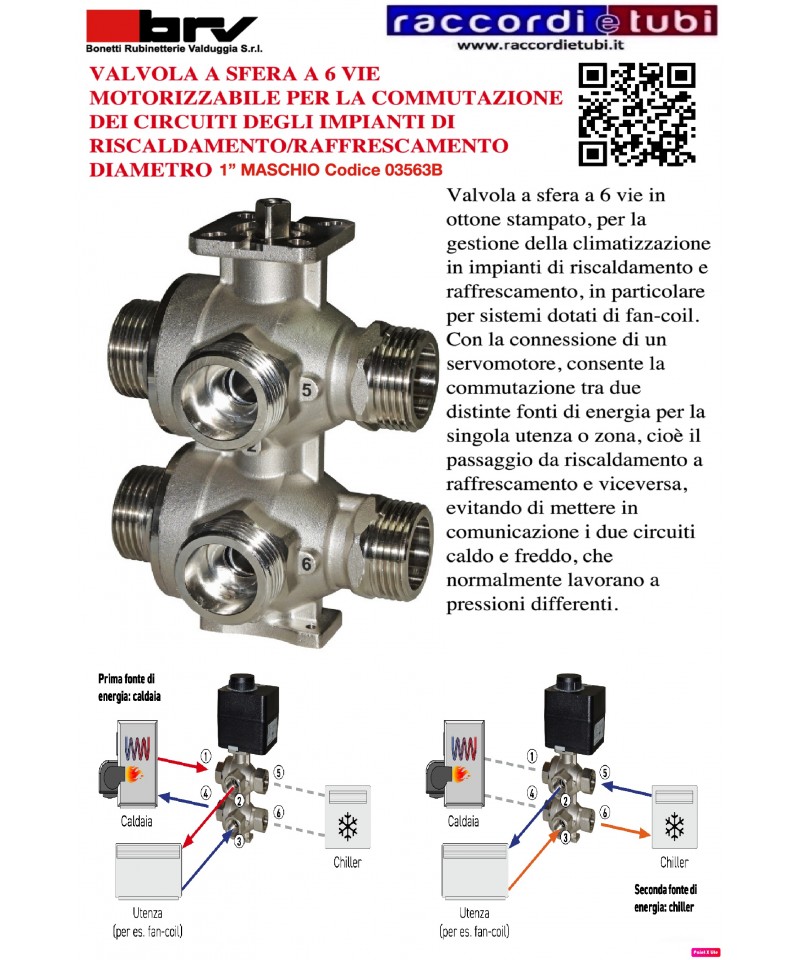

MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISLÄUFE IN HEIZUNGS-/KÜHLANLAGEN
Kugelnventil mit 6 Wegen aus Messingdruckguss zur Steuerung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Fan-Coils. Erlaubt die Umschaltung zwischen zwei unterschiedlichen Energiequellen für die einzelne Nutzung oder Zone, das heißt den Wechsel von Heiz- zu Kühlbetrieb und umgekehrt, ohne die beiden heißen und kalten Kreisläufe, die bei unterschiedlichen Druckverhältnissen arbeiten, miteinander zu verbinden.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Aktuatoren erforderlich wären, die synchronisiert werden müssten. Die speziellen Kugeldichtungen aus PTFE, die mit O-Ringen aus EPDM ausgestattet sind, ermöglichen den Betrieb mit Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Raum, wo eine Raumnutzungseffizienz entscheidend ist. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und reduzieren den Wartungsaufwand.
Der reduzierte Abstand zwischen Ein- und Ausgängen erleichtert den direkten Anschluss an Verbrauchselemente wie Fan-Coils.
Es ist möglich, den Ventilkörper an einem Stützelement zu befestigen, dank der speziellen durchbohrten Flansch.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISLÄUFE IN HEIZUNGS-/KÜHLANLAGEN
Kugelnventil mit 6 Wegen aus Messingdruckguss zur Steuerung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Fan-Coils. Erlaubt die Umschaltung zwischen zwei unterschiedlichen Energiequellen für die einzelne Nutzung oder Zone, das heißt den Wechsel von Heiz- zu Kühlbetrieb und umgekehrt, ohne die beiden heißen und kalten Kreisläufe, die bei unterschiedlichen Druckverhältnissen arbeiten, miteinander zu verbinden.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreisläufe, während bei herkömmlichen Ventilen mehrere Aktuatoren erforderlich wären, die synchronisiert werden müssten. Die speziellen Kugeldichtungen aus PTFE, die mit O-Ringen aus EPDM ausgestattet sind, ermöglichen den Betrieb mit Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere separate Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Raum, wo eine Raumnutzungseffizienz entscheidend ist. Die Installation wird zudem vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und reduzieren den Wartungsaufwand.
Der reduzierte Abstand zwischen Ein- und Ausgängen erleichtert den direkten Anschluss an Verbrauchselemente wie Fan-Coils.
Es ist möglich, den Ventilkörper an einem Stützelement zu befestigen, dank der speziellen durchbohrten Flansch.
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betrieb mit einem elektrothermischen Antrieb (Serie 580T) am Gehäuse mit Bajonettverschluss zu befestigen.
Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Die zwei Wege sind für die On-Off-Zonensteuerung von Hausanlagen konzipiert.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Durchflussunterbrechung, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann zwei Betriebspositionen einnehmen, abhängig davon, wie der Elektromotor, der ihn bewegt, gespeist wird. Der Kopf des Ventils ist abnehmbar, ohne das hydraulische System zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein zusätzlicher Mikroschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE ANLAGE PDF
Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidem Gusseisen (GGG40), EPDM-Dichtung, Stange aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
KIT MUT CHIAVE DI SMONTAGGIO 7.013.00188 PER VALVOLE MUT
EINSATZ
Mischung von warmem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von warmem Trinkwasser
Programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Software Legiotool Vergleich
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regelung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
ELEKTROTHERMISCHE KOPF TECE 77490011M MIT 4-DRAHT-MIKRO-SCHALTER 230V
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
DREIWEGE-VENTIL V135-1B 1"
Das Ventil V135 ist ein Dreiwegeventil, Mischventil oder Umleitungsventil für Heizungsanlagen. Es wird typischerweise in Kombination mit einem Thermostatkopf T100R oder T100RS verwendet, zum Beispiel in Fußbodenheizungssteuerungssystemen.
| Dim. DN | 25 mm |
|---|---|
| Anschlussart | Innengewinde |
| Durchmesser | G1 Zoll |
| Druck | PN16 |
| Differenzdruck mit Motor 90N | 10 bar |
| Fluidtemperatur | -10 ... 120 °C |
| Kvs | 5 |
| Durchflusscharakteristik | linear |
| Materialien | Ventilkörper aus Bronze; Ventileinsatz aus Messing und Kunststoff, mit EPDM-O-Ring; oberer Handrad aus weißem Kunststoff; Messinganschlüsse |
| Ventiltyp | Dreiwege-Mischventil |
| Aktion | Die Verlängerung des Kolbens öffnet A-AB |
| Hub | 2 mm |
| Zusätzliche Informationen |
|
| Max. Betriebsdruck | 16 bar |

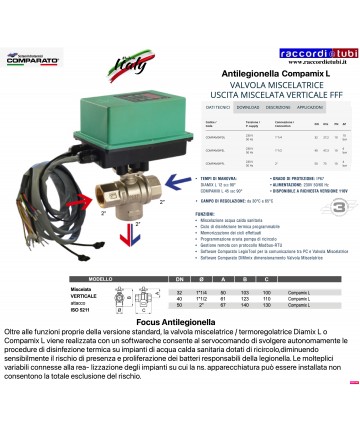

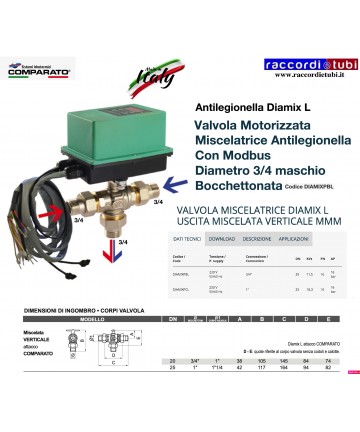

Für HEISSES WASSER FÜR DEN HAUSHALT, mit integriertem Desinfektionsprogramm gegen das LEGIONELLA-Bakterium
Temperaturregelventil mit mikroprozessorgesteuerten Mischventil
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilgehäuse FFF aus Messing, vollständiger Durchgang
Fernsteuerung über Modbus-RTU
ANWENDUNG
Mischung von heißem Wasser für den Haushalt in Anlagen mit Rücklauf, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von heißem Wasser für den Haushalt
Programmierbarer Desinfektionszyklus mit Speicherung der durchgeführten Zyklen
Software Legiotool Comparato
Zur Kommunikation zwischen PC und Mischventil
Mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklauf-Rückführung mit Modulation
PWM der Pumpe, stündliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
Thermostatische Köpfe mit externem Sensor werden in Heizsystemen installiert, um die Wassertemperatur im Zuflusskreis der Anlage zu steuern.
T100R / T100RS Thermostatköpfe mit externem Sensor
| Ventilverbindungen | M30 x 1,5 |
|---|---|
| Sensorelement | Flüssigkeitsfüllung |
| Länge des Kapillarohrs | 2 m |
| Schließgröße | 11,5 mm |
| Begrenzung des Setpoints | Nein |
| Setpoint-Sperre | Nein |
| Farbe | weiß |

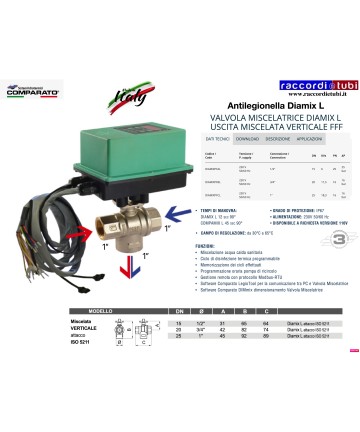

Für HEISSES TRINKWASSER, mit integriertem Desinfektionsprogramm gegen das Bakterium LEGIONELLA
Mischventil mit temperaturgeregelter Mikroprozessorsteuerung
Mit Temperaturfühler auf Halbleiterbasis
Schutzart IP65
Ventilkörper 3 Wege FFF aus Messing, Gesamtübergang
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Leitlinien zur Vermeidung und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
programmierbarer Desinfektionszyklus Speichern der durchgeführten Zyklen
Software Legiotool Comparato
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Temperaturregelung
von Rückführung Zirkulation mit Modulation
PWM der Pumpe programmierte Stundenpumpe Zirkulation
Für weitere Informationen siehe das angehängte PDF
| Mechanische Raumthermostate, Ein/Aus, zur Wandmontage. Für Lasten bei 230V/50Hz. Für Heizung und/oder Kühlung. |
| Zulassungen | CE |
| Schutzklasse | IP30 |
| Kontaktart/Last | SPDT 230 V AC, Heizanschluss 10 A resistiv, 3 A induktiv; Kühlanschluss 6 A resistiv, 2 A induktiv |
| Max. Kabelquerschnitt | 4 mm2 |
| Temperaturregelbereich | 10 ... 30 oC |
| Fester Differenzwert | 1 oC |
| Temperaturempfindliches Element | Gas-expansions |
| Position des temperaturempfindlichen Elements | integriert |
| Anwendung Heizung/Kühlung | Heizung oder Kühlung |
| Anleitungssprache | Mehrsprachig |
| Erdung | doppelte Isolation |
| Äußere Abmessungen (AxLxB) | 83 mm | 83 mm | 40 mm |
MOTORISIERBARES KUGELVENTIL MIT 6 WEGEN FÜR DIE UMSCHALTUNG DER KREISE IN HEIZUNGS-/KÜHLANLAGEN
Kugelhahn mit 6 Wegen aus Messing, zur Regelung der Klimatisierung in Heizungs- und Kühlanlagen, insbesondere für Systeme mit Ventilatorkonvektoren. Er ermöglicht die Umschaltung zwischen zwei verschiedenen Energiequellen für den einzelnen Verbraucher oder Bereich, das heißt den Wechsel von Heizung zu Kühlung und umgekehrt, wobei verhindert wird, dass die beiden warmen und kalten Kreise miteinander verbunden werden, die bei unterschiedlichen Drücken arbeiten.
MOTORISIERBAR. Ein Servomotor steuert die Umschaltung beider Kreise, während traditionelle Ventile mehrere Aktoren und deren Synchronisation erfordern würden. Die speziellen PTFE-Kugel-Dichtungen mit EPDM-O-Ringen ermöglichen den Betrieb über Servomotoren mit einem Drehmoment von weniger als 5 Nm.
Die Verwendung eines 6-Wege-Ventils reduziert den physischen Platzbedarf des Systems im Vergleich zu einer traditionellen Konfiguration, die mehrere verschiedene Ventile erfordern würde. Dies ist besonders nützlich in Anlagen mit begrenztem Platz, wo die Optimierung des Raums entscheidend ist. Auch die Installation wird vereinfacht.
Weniger Verbindungen und weniger Komponenten zu installieren gewährleisten eine höhere Zuverlässigkeit des Systems auf lange Sicht und verringern den Wartungsbedarf.
Der verringerte Abstand zwischen den Ein- und Ausgängen erleichtert die direkte Verbindung zu Verbrauchern wie Ventilatorkonvektoren.
Die Befestigung des Ventilkörpers an einem Stützelement ist dank der speziellen Lochplatte möglich.
