Artikel-Nr.: 111005

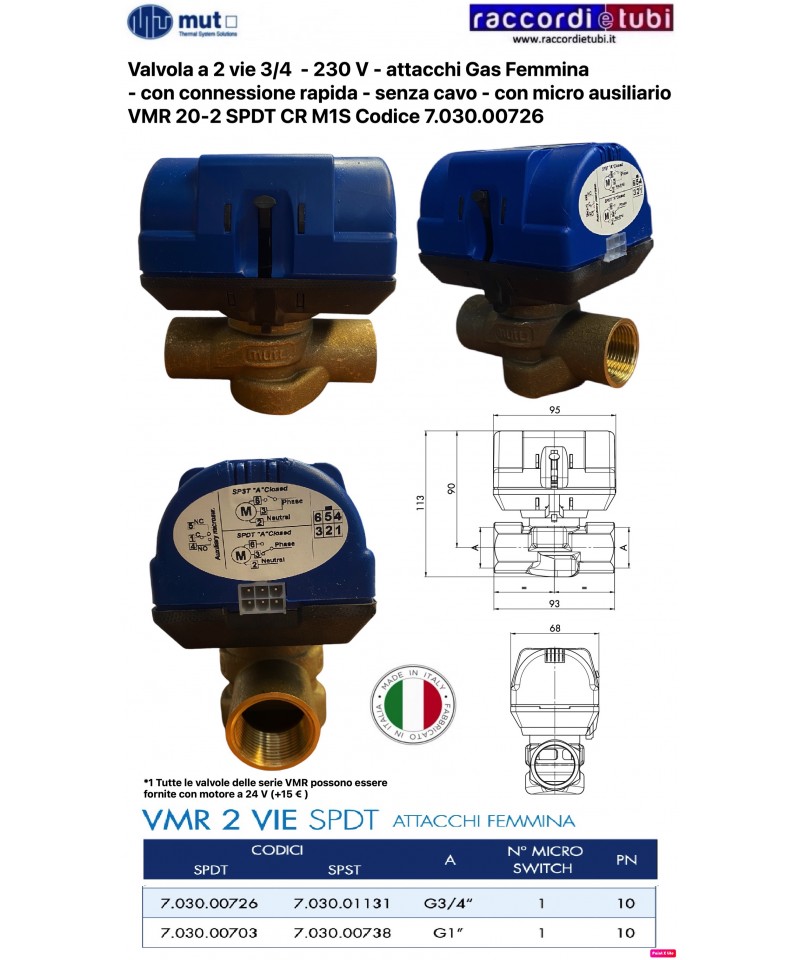

HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Die zwei Wege sind für die On-Off-Zonensteuerung von Haushaltsanlagen ausgelegt.
Das Ventil ermöglicht durch seinen zylindrischen Verschluss eine Unterbrechung des Flusses, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann je nach Stromversorgung des elektrischen Motors, der ihn bewegt, zwei Betriebspositionen einnehmen. Der Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein Hilfsschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
HAUPTMERKMALE Die VMR-Ventile sind motorisierte Ventile, die in Haushaltsanwendungen und kleinen Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Die zwei Wege sind für die On-Off-Zonensteuerung von Haushaltsanlagen ausgelegt.
Das Ventil ermöglicht durch seinen zylindrischen Verschluss eine Unterbrechung des Flusses, die unabhängig vom Differenzdruck zwischen den Wegen ist. Dieser Verschluss kann je nach Stromversorgung des elektrischen Motors, der ihn bewegt, zwei Betriebspositionen einnehmen. Der Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu beeinträchtigen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Ohne den Kopf ist das Ventil normalerweise geschlossen (Abb. 1). Auf Anfrage kann ein Hilfsschalter montiert werden, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Verschlusses in der Mittelstellung ausgestattet.
FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN
Verschlussgruppe für 3- und 4-Wege-Zonenventile Watts Serie 560T*561T Art.582TX
Für Ventile, die ab 2000 hergestellt wurden
2-Wege-Zonenventil 1" Gas, männlich männlich 230 V, mit Hilfsmikro
Hersteller: MUT MECCANICA TOV
Thermostatische Köpfe mit externem Sensor werden in Heizsystemen installiert, um die Wassertemperatur im Zuflusskreis der Anlage zu steuern.
T100R / T100RS Thermostatköpfe mit externem Sensor
| Ventilverbindungen | M30 x 1,5 |
|---|---|
| Sensorelement | Flüssigkeitsfüllung |
| Länge des Kapillarohrs | 2 m |
| Schließgröße | 11,5 mm |
| Begrenzung des Setpoints | Nein |
| Setpoint-Sperre | Nein |
| Farbe | weiß |
Für HEISSES WASSER FÜR DEN HAUSHALT, mit integriertem Desinfektionsprogramm gegen das LEGIONELLA-Bakterium
Temperaturregelventil mit mikroprozessorgesteuerten Mischventil
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilgehäuse FFF aus Messing, vollständiger Durchgang
Fernsteuerung über Modbus-RTU
ANWENDUNG
Mischung von heißem Wasser für den Haushalt in Anlagen mit Rücklauf, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von heißem Wasser für den Haushalt
Programmierbarer Desinfektionszyklus mit Speicherung der durchgeführten Zyklen
Software Legiotool Comparato
Zur Kommunikation zwischen PC und Mischventil
Mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklauf-Rückführung mit Modulation
PWM der Pumpe, stündliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen zur Steuerung des Flusses von warmem und kaltem Wasser verwendet werden. Sie können als Umleitungs- oder Mischventile in zentralisierten Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen für HVAC angeschlossen werden.
Das Ventil ermöglicht dank seines zylindrischen Verschlusses eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Verschluss kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor-Kopf des Ventils ist abnehmbar, ohne die hydraulische Anlage zu betreffen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motor-Hauptkopf geliefert werden, der entweder mit oder ohne Hilfsschalter ausgestattet ist, der während der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in der Mittelposition zu positionieren.
FÜR WEITERE INFOS SIEHE ANHÄNGENDES PDF
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
HAUPTMERKMALE
Die SF-2-Wege-Ventile sind motorbetriebene Ventile, die in Anlagenanwendungen zur Steuerung des Flusses von heißem und kaltem Wasser verwendet werden.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelkörper kann zwei Positionen
haben: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der entweder mit oder ohne den Hilfsschalter ausgestattet ist, der bei der Umschaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Körpers in die Mittelstellung ausgestattet.
FÜR WEITERE INFO SIEHE ANLAGE
HAUPTEIGENSCHAFTEN
Die VMR-Ventile sind motorisierte Ventile, die in Anwendungen von
Anlagen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern. Sie können als Umleitventile oder Mischventile in zentralen Heizungs- oder Kühlanlagen / Maschinen oder Wärmepumpen (HVAC) angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Teller eine Flussumleitung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Teller kann je nach Modell zwei oder mehr Betriebspositionen annehmen. Der Servomotor-Kopf des Ventils kann ohne Beeinflussung der Hydraulikanlage entfernt werden, was eine hohe Flexibilität und Schnelligkeit bei der Wartung des Ventils selbst gewährleistet. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne den Hilfsschalter ausgestattet ist, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um die Position des Tellers manuell in die zentrale Position zu bringen.
FÜR WEITERE INFORMATIONEN PDF ANLAGE EINSEHEN
E104 Elektromotor
Kompakter, leiser, energiesparender Schrittmotor mit ON-OFF-Funktion und zusätzlichem Mikroschalter in der Version mit Öffnungsanzeige (Heizung) oder in der Version mit Sicherheitsrückmeldung über das Schließen des Ventils (sanitär). Schnelle Montage und Demontage dank Snap-fit-Anschluss und Molex Microfit-Stecker.
Umgebungstemperatur -30/50 °C
Kompakter elektromagnetischer Stellmotor mit Ein / Aus-Action, kompatibel mit Heizkörper-Thermostatventilen, Fan-Coil-Ventilen und Verteilern. Gehäuse aus selbstverlöschendem Polymermaterial. Gewindering aus vernickeltem Messing M30x1.5. Normalerweise geschlossen (NC). Hub: 3,5 mm. Druck auf den Ventilschieber: 100N (NC-Version) - 80N (NA-Version). Umgebungstemperatur: 0÷50°C. 4-Draht-Version (NA4 – NC4) mit einem zusätzlichen Mikroschalter. Kontaktbelastbarkeit des zusätzlichen Schalters: 700mA. Entspricht den Richtlinien: LVD 2014/35/EU, EMC 2014/30/EU. TÜV-zertifiziert.
EINSETZUNG
Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung durchgeführter Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
von Rücklauf-Rückführungen mit Modulation
PWM der Pumpe Programmierung der Pumpenlaufzeit der Rückführung
Für weitere Informationen siehe das beigefügte PDF
EINSATZBEREICH
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellose.FUNKTIONEN
Mischung von Warmwasser
programierbarer thermischer Desinfektionszyklus
Speicherung der durchgeführten Zyklen
Legiotool Vergleichssoftware
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung über Modbus-RTU-Protokoll
Einstellung der Temperatur
Rücklauf-Zirkulation mit Modulation
PWM der Pumpe zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
EINSATZ
Mischung von Warmwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellose erforderlich ist.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung der durchgeführten Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe programmierte Zeitschaltung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
EINSATZ
Mischung von warmem Trinkwasser in Anlagen mit Zirkulation, wo eine programmierte thermische Desinfektion gemäß den nationalen Richtlinien zur Prävention und Kontrolle von Legionellen erforderlich ist.FUNKTIONEN
Mischung von warmem Trinkwasser
Programmierbarer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Software Legiotool Vergleich
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernsteuerung mit Modbus-RTU-Protokoll
Regelung der Temperatur
Rücklaufzirkulation mit Modulation
PWM der Pumpe, zeitgesteuerte Programmierung der Zirkulationspumpe
Für weitere Informationen siehe das angehängte PDF
Elektromagnetventil für Gas, normalerweise offen, mit manuellem Rücksetzmechanismus und Gewindeanschlüssen.
Servomotor für festen Punkt
