Artikel-Nr.: 111017

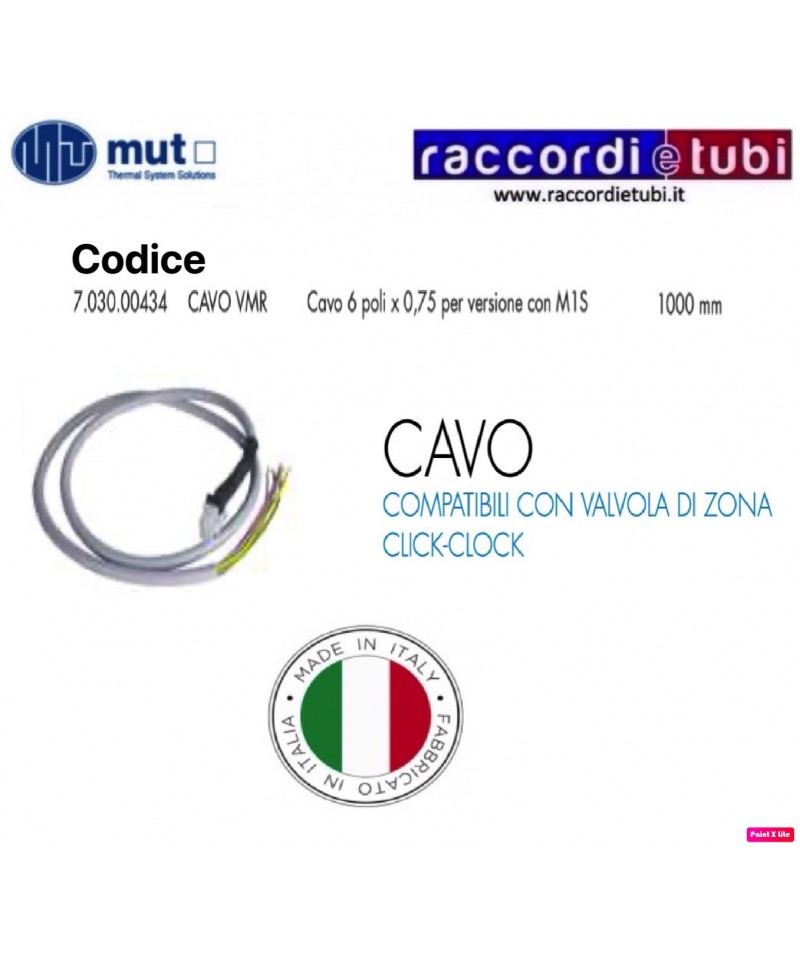

VERBINDUNGSKABEL FÜR MUT-VENTILE SERIE VMR 7.030.00434
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
VERBINDUNGSKABEL FÜR MUT-VENTILE SERIE VMR 7.030.00434
Elektrothermischer Aktuator mit Ein/Aus-Wirkung für Zonenventile der Serie VU. Normalerweise geöffneter Hilfsschalter (NA) für zusätzliche Steuerungen (z.B. Pumpe, Abrechnung). Bajonettanschluss zum Ventilkörper. Gerät für die manuelle Steuerung.
ELEKTROVENTIL MUT 3 WEGE 1" FF MICRO SCHALTER SEITLICHER ANSCHLUSS AB
Sie werden von einem Elektromotor betrieben und können je nach Stromversorgung (Abb. 2) oder nicht (Abb. 1) zwei Betriebszustände annehmen. Auf Anfrage kann ein Hilfs-Schalter montiert werden, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel ausgestattet, um den Verschluss manuell in die Mittelposition (Abb. 3) zu bringen. Zudem verfügt die PLUS-Version über einen einstellbaren By-Pass und einen Druckmessanschluss, um den hydraulischen kreis bei geschlossenem Ventil auszugleichen.
Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidem Gusseisen (GGG40), EPDM-Dichtung, Stange aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
Wafer-Schmetterlingsventil für Wasser, Gehäuse aus sphäroguss (GGG40), Scheibe aus sphäroguss mit Nickelbeschichtung (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Innen- und Außenbeschichtung mit Epoxidharz (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu blockieren. Wenn die Anlage Glykol enthält, Vermeidung von Konzentrationen über 40 % und Temperaturen über 50 °C. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.
2-Wege-Zonenventil 3/4 Gas, männlich männlich 230 V, mit Hilfs-Mikro
Hersteller: MUT MECCANICA TOVO
Butterfly-Ventil Typ Wafer für Wasser, Gehäuse aus sphäroidem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphäroidalem Gusseisen (GGG40), EPDM-Dichtung, Stiel aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenelektrodenlackierung (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn das System Glykol enthält, Konzentrationen über 40 % und Temperaturen über 50 °C vermeiden. Arbeitsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.
HAUPTMERKMALE
Die VMR-Ventile sind motorisierte Ventile, die in
Anlagen verwendet werden, um den Fluss von Warm- und Kaltwasser zu steuern. Sie können als Umleitungs- oder Mischventile in zentralen Heizungs- oder Kühlungssystemen oder HVAC-Wärmepumpen angeschlossen werden.
Das Ventil ermöglicht durch seinen zylindrischen Schieber eine Flussumlenkung, die unabhängig vom Differenzdruck zwischen den verschiedenen Wegen ist. Dieser Schieber kann je nach Modell zwei oder mehr Betriebspositionen einnehmen. Der Servomotor des Ventils ist abnehmbar, ohne das hydraulische System zu beeinflussen, was eine hohe Flexibilität und Schnelligkeit für die Wartung des Ventils gewährleistet. Das Ventil kann mit einem Motor Kopf ausgestattet sein, der über oder ohne den Hilfsschalter verfügt, der während der Schaltung des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Schieber in die Mittelstellung ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
HAUPTEIGENSCHAFTENSie werden von einem elektrischen Motor betätigt und können zwei Betriebspositionen einnehmen, abhängig davon, ob dieser aktiviert ist oder nicht. Auf Anfrage können ein oder zwei Hilsschalter montiert werden, die während der Umschaltung des Ventils betätigt werden. Die Ventile sind mit einem externen Hebel zum manuellen Positionieren des Verschlusses in der Mittelstellung ausgestattet.
BETRIEBOhne elektrische Versorgung positioniert sich das Ventil wie in Abb. 1: der Weg A geschlossen und der Weg B geöffnet. Der Kugelverschluss schließt den Weg A unter dem Einfluss der elastischen Kraft der Rückfeder. Wenn die elektrische Versorgung aktiviert wird, überwindet der Servomotor die Kraft der Federn und bewegt die Kugel in etwa 20 Sekunden vom Weg A zum Weg B und hält sie in dieser Position, bis die Versorgung abgeschaltet wird (Abb. 2). Wenn die elektrische Versorgung entfernt wird, bringen die Rückfedern den Verschluss zurück in den Weg A.
Für HEISSES TRINKWASSER, mit integriertem Programm zur Desinfektion des LEGIONELLA-Bakteriums
Thermoregulierendes Mischventil, mikroprozessorgesteuert
Mit Halbleiter-Temperatursensor
Schutzart IP65
3-Wege-Ventilkörper FFF aus Messing, voller Durchfluss
Fernsteuerung über Modbus-RTU
EINSATZ
Mischung von heißem Trinkwasser in Anlagen mit Kreislauf, wo eine programmierte thermische Desinfektion im Sinne der nationalen Richtlinien zur Prävention und Kontrolle von Legionärskrankheit erforderlich ist.FUNKTIONEN
Mischung von heißem Trinkwasser
Programmatischer thermischer Desinfektionszyklus, Speicherung der durchgeführten Zyklen
Legiotool-Software Comparato
für die Kommunikation zwischen PC und Mischventil
mit Daten-Download
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Rücklauftemperatur
Kreislauf mit Modulation
PWM der Pumpe, zeitliche Programmierung der Rücklaufpumpe
Für weitere Informationen siehe das angehängte PDF
Wafer-Schmetterlingsventil für Wasser, Körper aus sphärischem Gusseisen (GGG40), Scheibe aus nickelbeschichtetem sphärischem Gusseisen (GGG40), EPDM-Dichtung, Stift aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidfarbe (250 µm). Anpassbar an Flansche PN 10/16. Dichtungen sind für die Montage zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Schloss zu sichern. Wenn die Anlage Glykol enthält, Konzentrationen über 40% und Temperaturen über 50°C vermeiden. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.
Zweiwege-Zonenventil aus Bronze, normalerweise geschlossen (NC). ON/OFF-Betätigung mit einem elektothermischen Aktuator (Serie 580T), das am Gehäuse mit einem Bajonettverschluss befestigt werden kann.
2-Wege-Zonenventil 1" Gas, männlich männlich 230 V, mit Hilfsmikro
Hersteller: MUT MECCANICA TOV
Kompakter elektromagnetischer Stellmotor mit Ein / Aus-Action, kompatibel mit Heizkörper-Thermostatventilen, Fan-Coil-Ventilen und Verteilern. Gehäuse aus selbstverlöschendem Polymermaterial. Gewindering aus vernickeltem Messing M30x1.5. Normalerweise geschlossen (NC). Hub: 3,5 mm. Druck auf den Ventilschieber: 100N (NC-Version) - 80N (NA-Version). Umgebungstemperatur: 0÷50°C. 4-Draht-Version (NA4 – NC4) mit einem zusätzlichen Mikroschalter. Kontaktbelastbarkeit des zusätzlichen Schalters: 700mA. Entspricht den Richtlinien: LVD 2014/35/EU, EMC 2014/30/EU. TÜV-zertifiziert.
EINSETZUNG
Mischung von Warmwasser in Anlagen mit Rückführung, wo eine programmierte thermische Desinfektion erforderlich ist, gemäß den nationalen Richtlinien zur Prävention und Kontrolle der Legionellen.FUNKTIONEN
Mischung von Warmwasser
programmierbarer thermischer Desinfektionszyklus Speicherung durchgeführter Zyklen
Legiotool Vergleich Software
für die Kommunikation zwischen PC und Mischventil
mit Datendownload
Fernverwaltung mit Modbus-RTU-Protokoll
Regulierung der Temperatur
von Rücklauf-Rückführungen mit Modulation
PWM der Pumpe Programmierung der Pumpenlaufzeit der Rückführung
Für weitere Informationen siehe das beigefügte PDF
HAUPTEIGENSCHAFTEN
Die 2-Wege SF-Ventile sind motorisierte Ventile, die in Anlagenanwendungen verwendet werden, um den Fluss von heißem und kaltem Wasser zu steuern.
Sie sind als Absperrventile in Heizungs-
oder Kühlsystemen angeschlossen. Der Kugelhahn kann zwei Positionen
im Betrieb annehmen: entweder ganz geschlossen oder ganz geöffnet; das Standardventil ist normalerweise geschlossen. Das Ventil kann mit einem Motorkopf geliefert werden, der mit oder ohne Mikro-Schalter ausgestattet ist, der während des Schaltvorgangs des Ventils betätigt wird. Die Ventile sind mit einem externen Hebel für die manuelle Positionierung des Ventils im mittleren Zustand ausgestattet.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
