ARISTON MULTIPOSITION KESSLER LT.80

Hydraulischer Separator/Entlüfter/Abscheider MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeverbindungen: • 1” M (FX 7.030.03296) • 1”¼ M (Art.Nr. FX 7.030.03297) • 1”½ M (FX 7.030.03298) • 2” M (FX 7.030.03297) aus AISI 304L Stahl. Einsatzflüssigkeiten: Wasser, glykolhaltige Lösungen. Maximale Glykolanteil 50%. Maximale Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Luftablassventil mit Gehäuse aus Messing UNI EN 12165 CW 617 N • Hydraulische Dichtungen in EPDM/VITON • Kugelhahn mit Gehäuse aus Messing UNI EN 12165 CW 617 N • Frontale Sondenhalterung 1/2” F. Isolierschaumgehäuse aus Polyethylen mit geschlossenzelligen Zellen, Dicke 12 mm

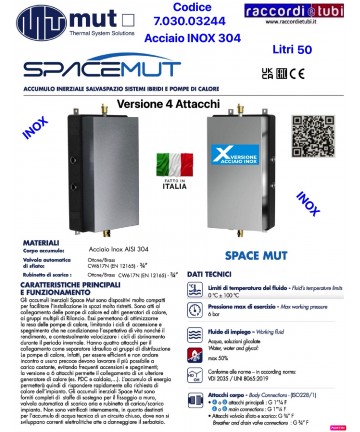

Inertial expansion tank Space Mut in steel INOX 304, insulated for hybrid systems and heat pumps, with 4 or 6 main connections of 1”¼ female. • G¾” brass drain ball valve CW617N (EN 12165) • G¾” brass automatic vent valve CW617N (EN 12165) • Inertial expansion tank body: pickled painted steel • Operating fluids: water and glycol solutions according to UNI8065:2019 / VDI2035 (max glycol content=50%). • Maximum operating pressure: 6 bar. • Operating temperature range 0÷100°C. • Insulation: preformed hot shell in closed-cell PE-X foam thickness 15 mm. Operating temperature range -40÷130 °C.

Inertialspeicher für Wärmepumpen.
Entwickelt, um die Funktionen von inertialem Speicher, hydraulischem Separator und Verteiler in einem einzigen Bauteil zu konzentrieren.
Dank seiner kompakten Form lässt es sich besser in den Raum einfügen.
Ist reversible rechts/links und für die Wandmontage vorbereitet.
• Verfügbar in 40 L und 80 L
• Komplett mit Isolierung
• Komplett mit Wandhaltern zur Befestigung
• Anschlüsse auf der Wärmepumpenseite 1”1/4M
• Anschlüsse auf der Anlagenseite 1”M
Komplett mit:
- Thermometer
- Automatisches Luftentlastungsventil mit Rückschlagventil
- Magneteinsatz mit Schlammablassventil
- Anschluss für Expansionsgefäß
- Voraussetzung für den Anschluss von maximal 2 Rückfördergruppen
- Voraussetzung für elektrische Unterstützungsheizung

Inertialspeicher Space Mut aus Edelstahl INOX 304, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Ablasskugelhahn G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrichener entlöteter Stahl • Verwendbare Flüssigkeiten: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: vorgeformte warme Schale aus geschlossenzelligem PE-X, 15 mm dick. Betriebstemperaturbereich -40÷130 °C.

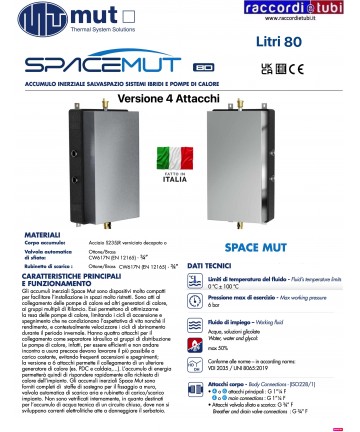

Inertiale Akkumulator Space Mut aus lackiertem, entglühtem Stahl, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Abblasventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialakkumulatorgehäuse: lackierter, entglühter Stahl • Einsatzflüssigkeiten: Wasser und glycolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdrücke: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: Warmvorgeformte Schale aus geschlossenporigem PE-X mit 15 mm Dicke. Betriebstemperaturbereich -40÷130 °C

PDF ANHANG ANSEHEN

TECHNISCHE INFORMATIONEN Inertialspeicher für WASER-KÄLTE haben zwei Funktionen, die der hydraulischen Trennung und die der thermischen Trägheit. Die hydraulische Trennung dient dazu, die Durchflussraten der Wärmepumpe von denen der Verbraucher unabhängig zu machen. Die Funktion der thermischen Trägheit dient dazu, die Anlaufvorgänge der Wärmepumpen zu reduzieren. Die Pufferspeicher der hängenden Serie sind für die Wandmontage konzipiert.

MATERIAL Kohlenstoffstahl. AUSSENBESCHICHTUNG PVC in grauer Farbe. ISOLIERUNG Hartschaum-Polyurethan mit hoher Wärmeisolierung. GARANTIE 2 Jahre - Siehe allgemeine Verkaufsbedingungen.

TECHNISCHE INFORMATIONEN Inertialspeicher HEIß-KALT haben zwei Funktionen, die hydraulische Trennung und die thermische Schwungradfunktion. Die hydraulische Trennung dient dazu, die Durchflussmengen der Wärmepumpe von den der Wärmeübergabepunkte unabhängig zu machen. Die thermische Schwungradfunktion dient dazu, die Anlaufhäufigkeit der Wärmepumpen zu reduzieren. Die Pufferspeicher der hängenden Serie sind für die Wandmontage konzipiert.

MATERIAL Kohlenstoffstahl. ÄUSSERE BESCHICHTUNG PVC in Graufarbe. ISOLIERUNG Hartes Polyurethan mit hoher Wärmeisolation. GARANTIE 2 Jahre - Siehe allgemeine Verkaufsbedingungen.

EINSATZ

Produktion und Speicherung von Warmwasser (DHW).

MATERIALIEN UND OBERFLÄCHEN

Interne Materialien und Oberflächen, geeignet für Trinkwasser gemäß D. M. Nr. 174 vom 06.04.04, aus:
- Beschichtetem Stahl in Polywarm® (Zertifikate DHW - SSICA - DVGW - W270 - UBA - WRAS)

WÄRMETAUSCHER:

Fest stehender Wärmetauscher aus beschichtetem Stahl in Polywarm®

ISOLIERUNG

Isolierung in Matte, Dicke 30 mm, mit hohem Wärmeisolationsgrad und einem Leitfähigkeitskoeffizienten von 0,023 W/mK.
Außenschale, obere Kappe und Flanschabdeckung aus PVC. KATHODENSCHUTZ

Magnesiumanode

GARANTIE

5 Jahre (Polywarm®) - Siehe allgemeine Verkaufsbedingungen

Die besondere Bauform des Wärmetauschers ermöglicht bei vertikaler Installation die vollständige Ausnutzung des Volumens des Boilers, was eine bessere thermische Leistung und einen Antilegionellen-Schutz gewährleistet.

EINSATZ

Produktion und Speicherung von warmem Trinkwasser (ACS).

MATERIALIEN UND OBERFLÄCHEN

Materialien und Oberflächen im Inneren, geeignet für Trinkwasser gemäß D. M. Nr. 174 vom 06.04.04, in:
- Stahl beschichtet mit Polywarm® (Zertifizierungen ACS - SSICA - DVGW - W270 - UBA - WRAS)

WÄRMETAUSCHER:

Feststehender Wärmetauscher aus Stahl, beschichtet mit Polywarm®

WÄRMEDÄMMUNG

Wärmedämmung aus starren Polyurethanschaum, 30 mm dick, mit hoher thermischer Isolierung und einem Wärmeleitfähigkeitskoeffizienten von 0,023 W/mK.
Äußere Beschichtung, oberer Deckel und Flanschabdeckung aus PVC. KATHODENSCHUTZ

Magnesiumanode

GARANTIE

5 Jahre (Polywarm®) - Siehe allgemeine Verkaufsbedingungen

DIe BESONDERE FORM DES WÄRMETAUSCHERS ERLAUBT BEI VERTIKALER INSTALLATION EINE OPTIMALE NUTZUNG DES VOLUMENS DES BOILERS UND GARANTIERT SO EINEN BESTEHTIGEN THERMISCHEN LEISTUNG UND EINEN ANTIMIKROBIELLEN SCHUTZ GEGEN LEGIONELLA.

Inertialer Akkumulator für Wärmepumpen.
Entwickelt, um in einem einzigen Bauteil die Funktionen von Inertialspeicher, hydraulischem Separator und Verteilersammler zu konzentrieren.
Dank seiner kompakten Form ermöglicht es eine bessere Raumausnutzung.
Er ist reversibel rechts/links und vorbereitet für die Wandinstallation.
• Erhältlich in 40L und 80L
• Vollständig mit Dämmung
• Vollständig mit Montagewinkeln zur Befestigung an der Wand
• Anschlüsse auf der Wärmepumpenseite 1”1/4M
• Anschlüsse auf der Anlagenseite 1”M
Vollständig mit:
- Thermometer
- Automatisches Entlüftungsventil mit Rückschlagventil
- Magneteinlage mit Ablassventil für Schlamm
- Anschluss für Ausdehnungsgefäß
- Voraussichtliche Vorbereitung für den Anschluss von max. 2 Fördergruppen
- Voraussichtliche Vorbereitung für elektrische Zusatzheizung

INERTIAL COLLECTOR MUT AUS EDELSTAHL 304 FÜR RÜCKFÜHRUNGSSYSTEME 1.1/2 WEIBLICH FÜR 1" ZWEI WEIBLICHE ANSCHLÜSSE FÜR ZWEI RÜCKFÜHRUNGSSYSTEME. INERTIALCOLLECTOR FÜR RÜCKFÜHRUNGSSYSTEME IN HYBRIDSYSTEMEN UND WÄRMEPUMPEN

Die inertialen Kollektoren Dada Mut sind Geräte, die zum Anschluss von Wärmepumpen und anderen Wärmequellen an mehrere Rückführungsgruppen dienen. Sie ermöglichen eine Optimierung der Leistung der Wärmepumpen, indem sie die Zyklen des Ein- und Ausschaltens begrenzen, die die Lebensdauer und Effizienz beeinträchtigen, und beschleunigen gleichzeitig die Abtau-Zyklen während der Winterzeit. Außerdem verfügen sie über Anschlüsse für den Anschluss an eine zusätzliche Energiequelle, um Spitzenbelastungen zu unterstützen. Wärmepumpen müssen effizient arbeiten und eine vorzeitige Abnutzung vermeiden, indem sie möglichst konstant ausgelastet werden.

Durch die Speicherung von Energie kann also schnell auf den Wärmebedarf der Anlage reagiert werden. Die Kollektoren Dada Mut werden komplett mit Halterungen, Schrauben und Dübel zur Wandbefestigung, einem automatischen Luftablassventil und einem Zulauf-/Ablaufventil geliefert.

Vertikale, verglaste Tanks zur Speicherung von Warm- und Kaltwasser.

Die Elbi-Speicher wurden entwickelt, um als thermischer Speicher in Klimaanlagen- und Heizungsanlagen installiert zu werden, mit dem Ziel, die Gesamtträgheit zu optimieren, indem das Wasservolumen erhöht wird.

Die zusätzliche Speicherung ermöglicht es auch, die Einsätze der Kältemaschinen zu verzögern, wodurch die Arbeitslasten der Motoren und Geräte verringert werden.

Die Speicher sind mit geeigneten Gewindeanschlüssen für die jeweilige Anwendung ausgestattet.

Die Speicher werden entsprechend isoliert, um die Wärmestrahlung auf ein Minimum zu beschränken.

OPTIONALES TRENNKIT FÜR INERTIAL-SPEICHER-SAMMLER DADA

hydraulisches Trennkit für den Sammler

Inertialspeicher Dada, mit G 1"1/2 M Anschlüssen

Code 7.030.03118

SLB 30 Wärmetauscher mit platten aus lötverbindendem Material

TECHNISCHE INFORMATIONEN Die SLB Cordivari Lötwärmetauscher stellen die kompakteste und kostengünstigste Lösung für viele Anwendungen dar, in denen Wärmeübertragung notwendig ist. Die Konstruktions technologie basiert auf der Kombination mehrerer Platten aus Edelstahl 316L. Die SLB Plattenwärmetauscher sind für Heiz- und Kühlbedürfnisse, Verdampfung, industrielle Prozesse und Klimaanlage konzipiert und hergestellt. DIE HAUPTVORTEILE SIND: - Hohe Effizienz, - Lange Lebensdauer, - Geringe Kosten und Platzbedarf - Hohe Zuverlässigkeit - Unzählige Varianten des Verhältnisses zwischen Speicher volumen und Leistungsfähigkeit des Wärmetauschers.

TECHNISCHE MERKMALE: - Platten aus Edelstahl AISI 316L mit 99,99 % reinem Kupferlötwerk - Hoch effiziente PPE-Isolierung (isolierte Version)

Inertial Speicher Space Mut aus Stahl INOX 304, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Entlüftungsventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertial Speicher-Körper: lackierte kalt abgezogene Stahl • Verwendung: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100 °C. • Isolierung: vorgeformte Hülle aus PE-X mit geschlossenem Zellenschaum, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C.

Hydraulischer Separator/Entlüfter/Filter MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeanschlüssen: • 1” M ( FX 7.030.03296) • 1”¼ M (Cod.FX 7.030.03297) • 1”½ M FX 7.030.03298) • 2” M FX 7.030.03297 aus AISI 304L-Stahl. Verwendbare Flüssigkeiten: Wasser, glykolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messinggehäuse UNI EN 12165 CW 617 N • Hydraulische Dichtungen aus EPDM/VITON • Kugelhahn mit Messinggehäuse UNI EN 12165 CW 617 N • Frontsondenanschluss 1/2” F Isoliergehäuse aus geschäumtem Polyethylen mit geschlossenen Zellen, Dicke 12 mm
