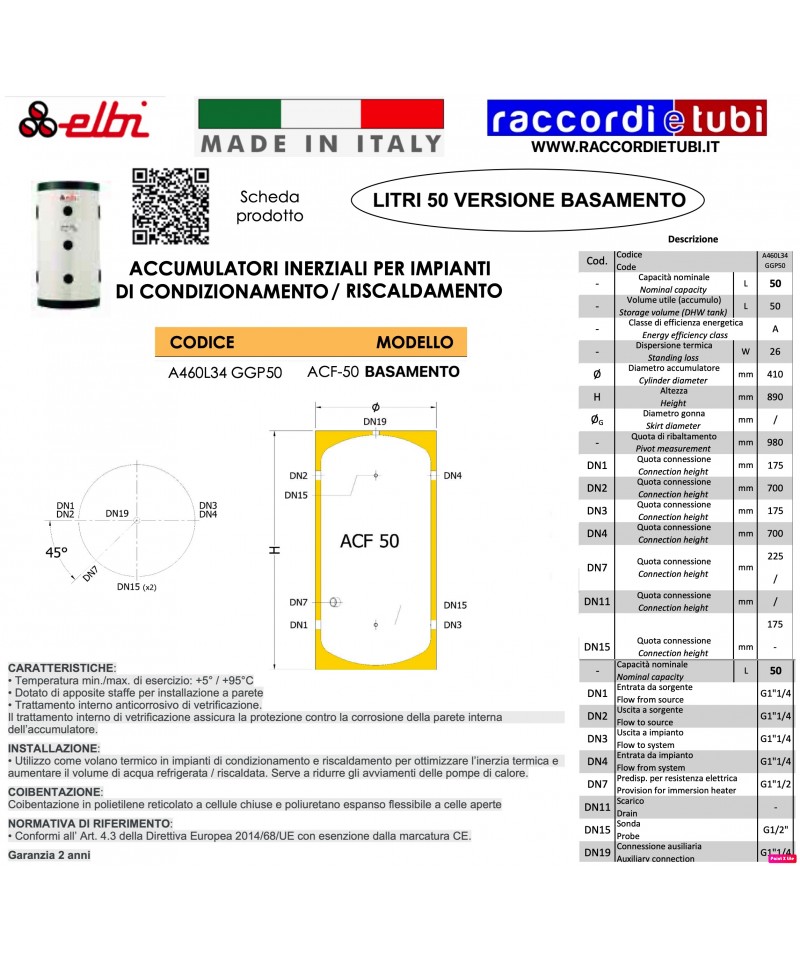

ELBI WASSERSPEICHER TECHNIK LT.50 BASIS

Vertikale, verglaste Tanks zur Speicherung von Warm- und Kaltwasser.

Die Elbi-Speicher wurden entwickelt, um als thermischer Speicher in Klimaanlagen- und Heizungsanlagen installiert zu werden, mit dem Ziel, die Gesamtträgheit zu optimieren, indem das Wasservolumen erhöht wird.

Die zusätzliche Speicherung ermöglicht es auch, die Einsätze der Kältemaschinen zu verzögern, wodurch die Arbeitslasten der Motoren und Geräte verringert werden.

Die Speicher sind mit geeigneten Gewindeanschlüssen für die jeweilige Anwendung ausgestattet.

Die Speicher werden entsprechend isoliert, um die Wärmestrahlung auf ein Minimum zu beschränken.

Inertialspeicher Space Mut aus Edelstahl INOX 304, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Ablasskugelhahn G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrichener entlöteter Stahl • Verwendbare Flüssigkeiten: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: vorgeformte warme Schale aus geschlossenzelligem PE-X, 15 mm dick. Betriebstemperaturbereich -40÷130 °C.

EINSATZ

Produktion und Speicherung von Warmwasser (DHW).

MATERIALIEN UND OBERFLÄCHEN

Interne Materialien und Oberflächen, geeignet für Trinkwasser gemäß D. M. Nr. 174 vom 06.04.04, aus:
- Beschichtetem Stahl in Polywarm® (Zertifikate DHW - SSICA - DVGW - W270 - UBA - WRAS)

WÄRMETAUSCHER:

Fest stehender Wärmetauscher aus beschichtetem Stahl in Polywarm®

ISOLIERUNG

Isolierung in Matte, Dicke 30 mm, mit hohem Wärmeisolationsgrad und einem Leitfähigkeitskoeffizienten von 0,023 W/mK.
Außenschale, obere Kappe und Flanschabdeckung aus PVC. KATHODENSCHUTZ

Magnesiumanode

GARANTIE

5 Jahre (Polywarm®) - Siehe allgemeine Verkaufsbedingungen

Die besondere Bauform des Wärmetauschers ermöglicht bei vertikaler Installation die vollständige Ausnutzung des Volumens des Boilers, was eine bessere thermische Leistung und einen Antilegionellen-Schutz gewährleistet.

Inertial expansion tank Space Mut in steel INOX 304, insulated for hybrid systems and heat pumps, with 4 or 6 main connections of 1”¼ female. • G¾” brass drain ball valve CW617N (EN 12165) • G¾” brass automatic vent valve CW617N (EN 12165) • Inertial expansion tank body: pickled painted steel • Operating fluids: water and glycol solutions according to UNI8065:2019 / VDI2035 (max glycol content=50%). • Maximum operating pressure: 6 bar. • Operating temperature range 0÷100°C. • Insulation: preformed hot shell in closed-cell PE-X foam thickness 15 mm. Operating temperature range -40÷130 °C.

Inertial-Accumulator Space Mut aus INOX 304, isoliert für hybride Anlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1"¼ weiblich. • Ablasskugelventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertial-Accumulationskörper: lackierter blanker Stahl • Verwendete Flüssigkeiten: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (max. Glykolanteil=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: warmvorgeformte Schale aus PE-X mit geschlossenem Zellenstruktur, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C.

TECHNISCHE INFORMATIONEN Inertialspeicher für WASER-KÄLTE haben zwei Funktionen, die der hydraulischen Trennung und die der thermischen Trägheit. Die hydraulische Trennung dient dazu, die Durchflussraten der Wärmepumpe von denen der Verbraucher unabhängig zu machen. Die Funktion der thermischen Trägheit dient dazu, die Anlaufvorgänge der Wärmepumpen zu reduzieren. Die Pufferspeicher der hängenden Serie sind für die Wandmontage konzipiert.

MATERIAL Kohlenstoffstahl. AUSSENBESCHICHTUNG PVC in grauer Farbe. ISOLIERUNG Hartschaum-Polyurethan mit hoher Wärmeisolierung. GARANTIE 2 Jahre - Siehe allgemeine Verkaufsbedingungen.

Inertialspeicher für Wärmepumpen.
Entwickelt, um die Funktionen von inertialem Speicher, hydraulischem Separator und Verteiler in einem einzigen Bauteil zu konzentrieren.
Dank seiner kompakten Form lässt es sich besser in den Raum einfügen.
Ist reversible rechts/links und für die Wandmontage vorbereitet.
• Verfügbar in 40 L und 80 L
• Komplett mit Isolierung
• Komplett mit Wandhaltern zur Befestigung
• Anschlüsse auf der Wärmepumpenseite 1”1/4M
• Anschlüsse auf der Anlagenseite 1”M
Komplett mit:
- Thermometer
- Automatisches Luftentlastungsventil mit Rückschlagventil
- Magneteinsatz mit Schlammablassventil
- Anschluss für Expansionsgefäß
- Voraussetzung für den Anschluss von maximal 2 Rückfördergruppen
- Voraussetzung für elektrische Unterstützungsheizung

Hydraulischer Separator/Entlüfter/Schlickfänger MUT ECO-Serie. Ausführung INOX 304 FX" mit gewindedurchmessenden Anschlüssen: • 1" M (FX 7.030.03296) • 1"¼ M (Art.-Nr. FX 7.030.03297) • 1"½ M (FX 7.030.03298) • 2" M (FX 7.030.03297) aus Stahl AISI 304L. Verwendbare Flüssigkeiten sind Wasser und glycolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messingschale UNI EN 12165 CW 617 N • Hydraulische Dichtungen in EPDM/VITON • Kugelhahn mit Messingschale UNI EN 12165 CW 617 N • Front-Sondenanschluss 1/2" F Schaum-Polyethylen-Isolierung mit einer Dicke von 12 mm

TECHNISCHE INFORMATIONEN Inertialakkumulatoren für HEISSES-KALTES haben zwei Funktionen: hydraulische Trennung und thermischen Schwungrad. Die hydraulische Trennung dient dazu, die Durchflussmengen der Wärmepumpe von denen der Verbraucher unabhängig zu machen. Die Funktion des thermischen Schwungrads dient dazu, die Starts der Wärmepumpen zu reduzieren. Die Pufferspeicher der hängenden Serie sind für die Wandmontage konzipiert.

MATERIALIEN : Kohlenstoffstahl. AUSSENBESCHICHTUNG : PVC in grauer Farbe. ISOLIERUNG : Hartschaum-Polyurethan mit hoher Wärmeisolierung. GARANTIE : 2 Jahre - Siehe allgemeine Verkaufsbedingungen.

Inertialspeicher Space Mut aus lackiertem, entgranntem Stahl, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen 1"¼ weiblich. • Entlüftungs-Kugelventil G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Inertialspeicher-Gehäuse: lackierter, entgrannter Stahl • Verwendbare Medien: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: vorgeformter PE-X Schaum mit geschlossenen Zellen, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C.

BITTE PDF ANHANG ANSEHEN

Inertiale Akkumulator Space Mut aus lackiertem, entglühtem Stahl, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Abblasventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialakkumulatorgehäuse: lackierter, entglühter Stahl • Einsatzflüssigkeiten: Wasser und glycolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdrücke: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: Warmvorgeformte Schale aus geschlossenporigem PE-X mit 15 mm Dicke. Betriebstemperaturbereich -40÷130 °C

PDF ANHANG ANSEHEN

CORDIVARI ACCUMOLO WASSER TECHNIK LT.100 WARMISOLIERT

Anode, die für die Installation in metallischen Strukturen in Kontakt mit Elektroden (Warmwasser, Erde, Meerwasser usw.) konzipiert ist, um deren Korrosion zu vermeiden.

Produktmerkmale

• verwendet im Bereich von Warmwasserbereitern und Kessel, um Probleme mit Korrosion aufgrund von Mängeln der Innenbeschichtung zu beheben
• mit einem Stahlkern ausgestattet

Ein Anode, die für die Installation in metallischen Strukturen konzipiert ist, die mit Elektroden (Warmwasser, Boden, Meerwasser usw.) in Kontakt stehen, um Korrosion zu vermeiden.

Produktmerkmale

• verwendet im Bereich der Warmwasserbereiter und Kessel, um Korrosionsprobleme aufgrund von Fehlern der Innenbeschichtung zu beheben
• mit einem Stahlkern ausgestattet

Hydraulischer Separator/Entlüfter/Filter MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeanschlüssen: • 1” M ( FX 7.030.03296) • 1”¼ M (Cod.FX 7.030.03297) • 1”½ M FX 7.030.03298) • 2” M FX 7.030.03297 aus AISI 304L-Stahl. Verwendbare Flüssigkeiten: Wasser, glykolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messinggehäuse UNI EN 12165 CW 617 N • Hydraulische Dichtungen aus EPDM/VITON • Kugelhahn mit Messinggehäuse UNI EN 12165 CW 617 N • Frontsondenanschluss 1/2” F Isoliergehäuse aus geschäumtem Polyethylen mit geschlossenen Zellen, Dicke 12 mm

Inertialspeicher Space Mut aus gestrichenen, lackierten Stahl, isoliert für hybride Systeme und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1"¼ weiblich. • Entlüftungsventil G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrichener Stahl • Verwendete Flüssigkeiten: Wasser und frostbeständige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolation: vorgeformte Hülle aus PE-X geschäumt mit geschlossenem Zellenniveau, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C

SIEHE ANHANG PDF
