CORDIVARI ACCUMOLO WASSER TECHNIK LT.25 VORISOLIERT 3070160920001

SLB 30 Wärmetauscher mit platten aus lötverbindendem Material

TECHNISCHE INFORMATIONEN Die SLB Cordivari Lötwärmetauscher stellen die kompakteste und kostengünstigste Lösung für viele Anwendungen dar, in denen Wärmeübertragung notwendig ist. Die Konstruktions technologie basiert auf der Kombination mehrerer Platten aus Edelstahl 316L. Die SLB Plattenwärmetauscher sind für Heiz- und Kühlbedürfnisse, Verdampfung, industrielle Prozesse und Klimaanlage konzipiert und hergestellt. DIE HAUPTVORTEILE SIND: - Hohe Effizienz, - Lange Lebensdauer, - Geringe Kosten und Platzbedarf - Hohe Zuverlässigkeit - Unzählige Varianten des Verhältnisses zwischen Speicher volumen und Leistungsfähigkeit des Wärmetauschers.

TECHNISCHE MERKMALE: - Platten aus Edelstahl AISI 316L mit 99,99 % reinem Kupferlötwerk - Hoch effiziente PPE-Isolierung (isolierte Version)

Hydraulischer Separator/Entlüfter/Filter MUT ECO-Serie. INOX 304 FX-Version mit männlichen Gewindeanschlüssen: • 1” M ( FX 7.030.03296) • 1”¼ M (Cod.FX 7.030.03297) • 1”½ M FX 7.030.03298) • 2” M FX 7.030.03297 aus AISI 304L-Stahl. Verwendbare Flüssigkeiten: Wasser, glykolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messinggehäuse UNI EN 12165 CW 617 N • Hydraulische Dichtungen aus EPDM/VITON • Kugelhahn mit Messinggehäuse UNI EN 12165 CW 617 N • Frontsondenanschluss 1/2” F Isoliergehäuse aus geschäumtem Polyethylen mit geschlossenen Zellen, Dicke 12 mm

Inertial-Accumulator Space Mut aus INOX 304, isoliert für hybride Anlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1"¼ weiblich. • Ablasskugelventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertial-Accumulationskörper: lackierter blanker Stahl • Verwendete Flüssigkeiten: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (max. Glykolanteil=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: warmvorgeformte Schale aus PE-X mit geschlossenem Zellenstruktur, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C.

ARISTON MULTIPOSITION BOILER LT.120

ARISTON MULTIPOSITION KESSLER LT.80

Hydraulischer Separator/Entlüfter/Schlickfänger MUT ECO-Serie. Ausführung INOX 304 FX" mit gewindedurchmessenden Anschlüssen: • 1" M (FX 7.030.03296) • 1"¼ M (Art.-Nr. FX 7.030.03297) • 1"½ M (FX 7.030.03298) • 2" M (FX 7.030.03297) aus Stahl AISI 304L. Verwendbare Flüssigkeiten sind Wasser und glycolhaltige Lösungen. Maximaler Glykolanteil 50%. Maximaler Betriebsdruck 10 bar. Betriebstemperaturbereich 0÷110 °C. LIEFERUMFANG: • Automatisches Entlüftungsventil mit Messingschale UNI EN 12165 CW 617 N • Hydraulische Dichtungen in EPDM/VITON • Kugelhahn mit Messingschale UNI EN 12165 CW 617 N • Front-Sondenanschluss 1/2" F Schaum-Polyethylen-Isolierung mit einer Dicke von 12 mm

Anode, die für die Installation in metallischen Strukturen in Kontakt mit Elektroden (Warmwasser, Erde, Meerwasser usw.) konzipiert ist, um deren Korrosion zu vermeiden.

Produktmerkmale

• verwendet im Bereich von Warmwasserbereitern und Kessel, um Probleme mit Korrosion aufgrund von Mängeln der Innenbeschichtung zu beheben
• mit einem Stahlkern ausgestattet

Inertial Speicher Space Mut aus Stahl INOX 304, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Entlüftungsventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertial Speicher-Körper: lackierte kalt abgezogene Stahl • Verwendung: Wasser und glykolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100 °C. • Isolierung: vorgeformte Hülle aus PE-X mit geschlossenem Zellenschaum, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C.

Inertialspeicher Space Mut aus gestrahltem, lackiertem Stahl, isoliert für hybride Systeme und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen 1"¼ weiblich. • Entleerungsballvalve G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrahlter lackierter Stahl • Einsatzflüssigkeiten: Wasser und glycolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykole=50%). • Maximaler Arbeitsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: vorgeformte Hülle aus geschäumtem PE-X mit geschlossenen Zellen, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C

SIEHE BEIGEFÜGTES PDF

Inertiale Akkumulator Space Mut aus lackiertem, entglühtem Stahl, isoliert für Hybridanlagen und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1”¼ weiblich. • Abblasventil G¾” Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾” Messing CW617N (EN 12165) • Inertialakkumulatorgehäuse: lackierter, entglühter Stahl • Einsatzflüssigkeiten: Wasser und glycolhaltige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdrücke: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolierung: Warmvorgeformte Schale aus geschlossenporigem PE-X mit 15 mm Dicke. Betriebstemperaturbereich -40÷130 °C

PDF ANHANG ANSEHEN

Inertialspeicher Space Mut aus gestrichenen, lackierten Stahl, isoliert für hybride Systeme und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen von 1"¼ weiblich. • Entlüftungsventil G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Inertialspeicher-Körper: gestrichener Stahl • Verwendete Flüssigkeiten: Wasser und frostbeständige Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximaler Betriebsdruck: 6 bar. • Betriebstemperaturbereich 0÷100°C. • Isolation: vorgeformte Hülle aus PE-X geschäumt mit geschlossenem Zellenniveau, Dicke 15 mm. Betriebstemperaturbereich -40÷130 °C

SIEHE ANHANG PDF

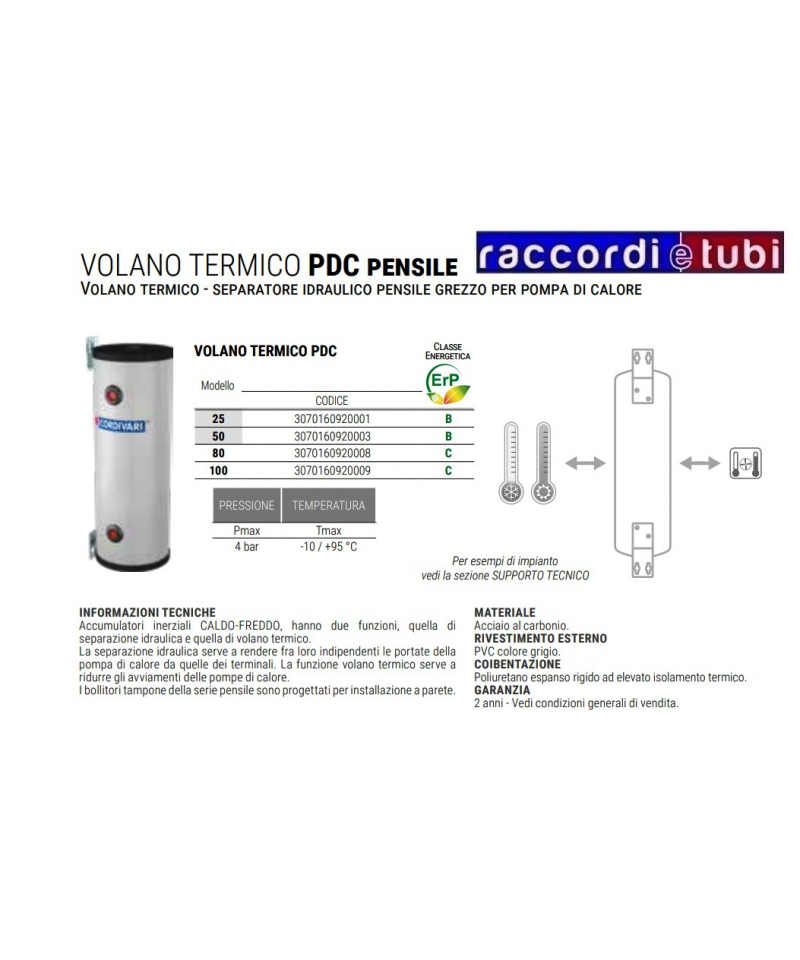

TECHNISCHE INFORMATIONEN Inertialspeicher HEIß-KALT haben zwei Funktionen, die hydraulische Trennung und die thermische Schwungradfunktion. Die hydraulische Trennung dient dazu, die Durchflussmengen der Wärmepumpe von den der Wärmeübergabepunkte unabhängig zu machen. Die thermische Schwungradfunktion dient dazu, die Anlaufhäufigkeit der Wärmepumpen zu reduzieren. Die Pufferspeicher der hängenden Serie sind für die Wandmontage konzipiert.

MATERIAL Kohlenstoffstahl. ÄUSSERE BESCHICHTUNG PVC in Graufarbe. ISOLIERUNG Hartes Polyurethan mit hoher Wärmeisolation. GARANTIE 2 Jahre - Siehe allgemeine Verkaufsbedingungen.

EINSATZ

Produktion und Speicherung von Warmwasser (DHW).

MATERIALIEN UND OBERFLÄCHEN

Interne Materialien und Oberflächen, geeignet für Trinkwasser gemäß D. M. Nr. 174 vom 06.04.04, aus:
- Beschichtetem Stahl in Polywarm® (Zertifikate DHW - SSICA - DVGW - W270 - UBA - WRAS)

WÄRMETAUSCHER:

Fest stehender Wärmetauscher aus beschichtetem Stahl in Polywarm®

ISOLIERUNG

Isolierung in Matte, Dicke 30 mm, mit hohem Wärmeisolationsgrad und einem Leitfähigkeitskoeffizienten von 0,023 W/mK.
Außenschale, obere Kappe und Flanschabdeckung aus PVC. KATHODENSCHUTZ

Magnesiumanode

GARANTIE

5 Jahre (Polywarm®) - Siehe allgemeine Verkaufsbedingungen

Die besondere Bauform des Wärmetauschers ermöglicht bei vertikaler Installation die vollständige Ausnutzung des Volumens des Boilers, was eine bessere thermische Leistung und einen Antilegionellen-Schutz gewährleistet.

Akkumulator Space Mut aus lackiertem, entgiftetem Stahl, isoliert für hybride Systeme und Wärmepumpen, mit 4 oder 6 Hauptanschlüssen 1"¼ weiblich. • Entleerungskugelventil G¾" Messing CW617N (EN 12165) • Automatisches Entlüftungsventil G¾" Messing CW617N (EN 12165) • Akkumulator-Körper: lackierter, entgifteter Stahl • Verwendbare Medien: Wasser und glykolisierte Lösungen gemäß UNI8065:2019 / VDI2035 (% max Glykol=50%). • Maximale Betriebsdruck: 6 bar. • Temperaturbereich für den Betrieb 0÷100°C. • Isolierung: vorgeformte Hülle aus geschäumtem PE-X mit geschlossenen Zellen, Dicke 15 mm. Temperaturbereich für den Betrieb -40÷130 °C.

PDF ANHANG ANSEHEN

Ein Anode, die für die Installation in metallischen Strukturen konzipiert ist, die mit Elektroden (Warmwasser, Boden, Meerwasser usw.) in Kontakt stehen, um Korrosion zu vermeiden.

Produktmerkmale

• verwendet im Bereich der Warmwasserbereiter und Kessel, um Korrosionsprobleme aufgrund von Fehlern der Innenbeschichtung zu beheben
• mit einem Stahlkern ausgestattet

Vertikale, glasierten Wasserbehälter zur Speicherung von warmem und kaltem Wasser.

Die Elbi-Speicher sind so konzipiert, dass sie als thermischer Energiespeicher in Klimaanlagen und Heizsystemen installiert werden, um die Gesamtträgheit zu optimieren und das Wasservolumen zu erhöhen.

Die zusätzliche Speicherung ermöglicht es zudem, die Eingriffe der Kühleinheiten zu zeitlich zu strecken, wodurch die Arbeitslast der Motoren und Geräte verringert wird.

Die Speicher sind mit passenden Gewindeanschlüssen für den jeweiligen Einsatz ausgestattet.

Die Speicher werden angemessen isoliert, um die Wärmeverluste auf ein Minimum zu beschränken.
