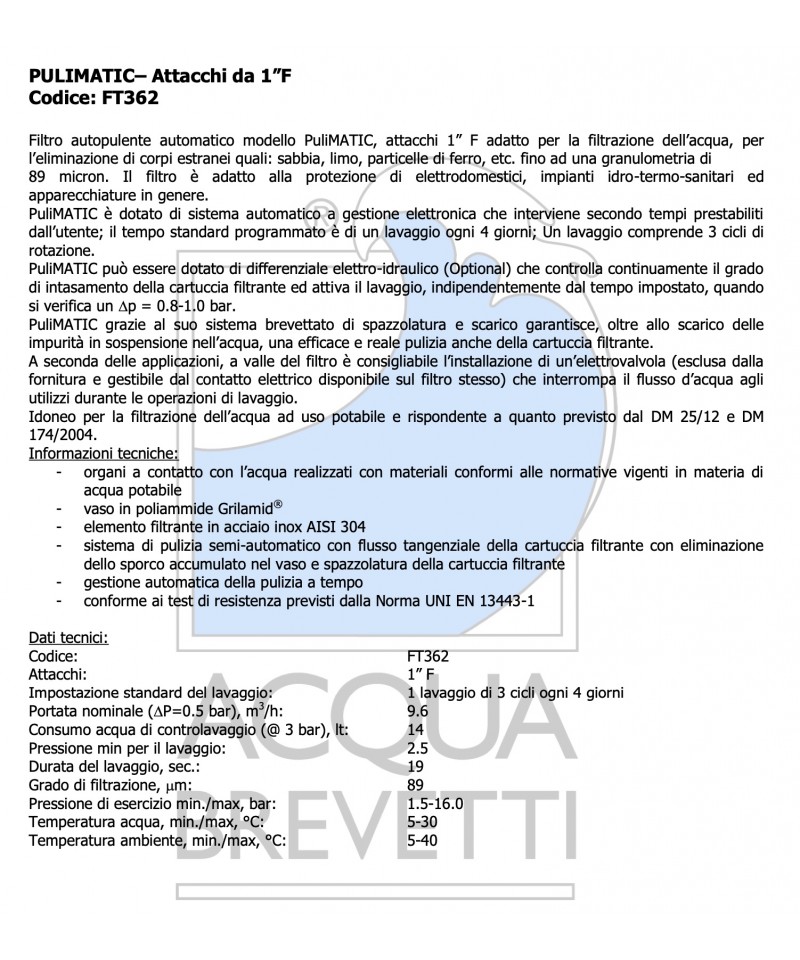

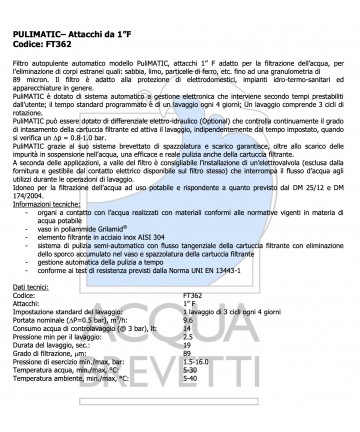

AUTOMATISCHER SELBSTREINIGENDER FILTER PULIMATIC 1" FT362

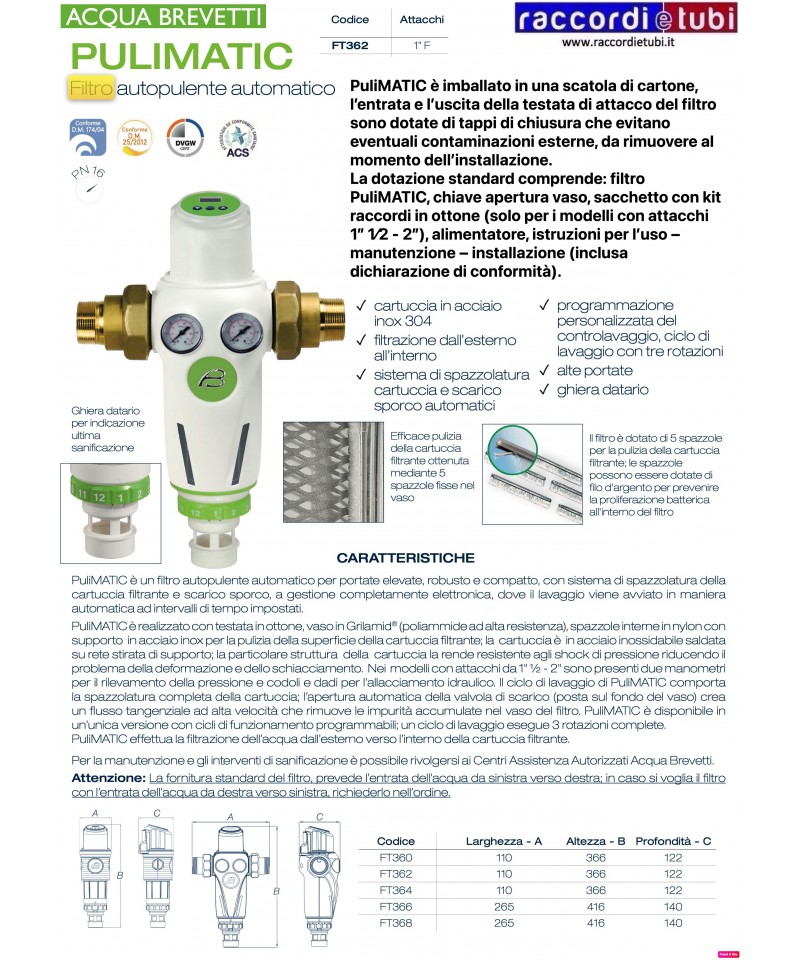

PULIFIL ist ein selbstreinigender, semi-automatischer Filter für hohe Durchflussmengen, robust und kompakt, mit einem Bürstensystem für das Filterelement und einem Schmutzablauf in einem einzigen Schritt. PULIFIL besteht aus einem Messingkopf mit Gewinden nach den Normen EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfestem Polyamid), internen Bürsten aus Nylon mit einem Edelstahlträger zur Reinigung der Oberfläche des Filterelements; das Filterelement besteht aus rostfreiem Stahl, das auf ein gesenktes Stützgewebe geschweißt ist; die besondere Struktur des Filterelements macht es druckschockresistent und reduziert das Problem der Verformung und des Abquetschens. Bei Modellen mit Anschlüssen von 1” 1/2 - 2” sind zwei Manometer zur Druckmessung sowie Fittings und Unterlegscheiben für den hydraulischen Anschluss vorhanden. Der Waschvorgang wird durch Drehen des oberen Knopfes im Uhrzeigersinn gestartet: Diese Bewegung aktiviert mit jedem Rasten das Bürsten- und Ablasssystem. Die automatische Öffnung des Ablassventils (am Boden des Gehäuses) erzeugt einen tangentialen Hochgeschwindigkeitsfluss, der die im Filterbehälter angesammelten Verunreinigungen entfernt. PULIFIL filtert Wasser von außen nach innen durch das Filterelement. Für Wartung und Desinfektionsmaßnahmen kann man sich an die autorisierten Kundendienstzentren wenden.

PULIFIL wird in einem Karton verpackt geliefert; der Einlass und der Auslass des Filteranschlusskopfes sind mit Stopfen versehen, die mögliche äußere Kontaminationen verhindern und beim Einbau zu entfernen sind. Die Standardausstattung umfasst: PULIFIL-Filter, Schlüssel zum Öffnen des Behälters, Beutel mit Messingfittings (nur für Modelle mit Anschlüssen 1” ½ - 2”), Gebrauchsanweisung – Wartung – Installation (einschließlich Konformitätsbescheinigung).

PULIFIL wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwasserversorgungsnetzen, zur Speisung von Heizungs- und Kühlsystemen sowie für Prozesswasserleitungen eingesetzt werden.

Für weitere Informationen siehe das beigefügte PDF

ART.189

AUTOPULEND FILTER

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Systemen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und Wasserhahn für den Schlauchanschluss zum Ablassen von Verunreinigungen.

Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 100 °C in Abwesenheit von Dampf.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

FILTER FÜR INSTALLATION IM SCHACHT

Filter mit Kartusche d=1” F-F in “T” mit Behälter

Sammlung 50 Mesh

Filter mit Sammelbehälter für Verunreinigungen, platzierbar mit Rohranschlüssen nach unten.

Er wird einfach gereinigt, indem die Kartusche aus dem Filter entnommen wird, ohne das Wasser des Systems zu kontaminieren.

Der Sammelbehälter verhindert, dass der Schmutz beim Herausziehen der Kartusche in den Filter und damit in die Leitung zurückfällt.

Alles lässt sich leicht wieder zusammenbauen, wobei immer von oben gearbeitet wird.

Die Abbildung zeigt, dass wenn ich den Filter in der Standardversion verkehre, mit dem

Schmutzbehälter nach oben gerichtet, dem Wasserfluss folgend, angezeigt durch die Pfeile,

tritt das Wasser von links ein und steigt, durchquert die Filterkartusche von innen nach außen und verlässt nach

unten rechts. Der Schmutz bleibt innerhalb der Filterkartusche und fällt durch Schwerkraft nach unten

wenn der Wasserfluss gestoppt wird. Wenn ich die Filterkartusche entferne, finde ich keinen Schmutz der in die

Basis der Eingangleitung.

Die Abbildung zeigt, dass wenn ich den Filter in der modifizierten Version mit der Einführung

des Behälters innerhalb der Filterkartusche, tritt das Wasser von links ein und steigt, durchquert den

Behälter innerhalb der Filterkartusche und gelangt nach oben, wo es Löcher findet, sinkt in den Hohlraum

zwischen der Filterkartusche und dem Behälter, durchquert die Filterkartusche von innen nach

außen und verlässt nach unten rechts. Der Schmutz bleibt in diesem Fall im Hohlraum. Ich kann daher

die Filterkartusche zusammen mit dem Behälter herausziehen und alles reinigen. Nichts fällt zurück

in die Leitung.

GIGANT

Selbstreinigender Zyklonfilter

Patentierte selbstreinigende Zyklon-Entschlammungsfilter. Dank des Super-Schraubeneffekts reduziert sich die Anzahl der Reinigungen erheblich: Dies wird durch die patentierte Schraube erreicht, die an der Basis der Kartusche angebracht ist und einen spiralförmigen Effekt erzeugt, der die Schwebeteilchen vom Filterelement entfernt. Ausgestattet mit einem A Clamp-Verschlussring aus Edelstahl (AISI 316) und einer großvolumigen Kartusche aus Edelstahl, Filterkörper aus verstärktem Polyamid und Ablassventil.
Differenzdruckmanometer und Ablassventil
3/4” inklusive. Erhältlich mit verschiedenen Filtergraden (Edelstahlkartusche: 50, 100, 200, 500, 1000, 3000 Mikron – Scheibenkartusche: 20; 50 Mikron).

Der patentierte selbstreinigende Euroacque-Filter mit Schraube. Um den Filter zu reinigen, reicht es aus, das Ablassventil des Filters zu öffnen, um das selbstreinigende Schraubensystem zu aktivieren. Die Reinigung des Filterelements erfolgt durch eine patentierte Schraube, die an der Basis der Kartusche (aus Edelstahl) angeordnet ist, das Ergebnis einer sorgfältigen Studien zu Design und Hydraulikmechanik. Ihre ablenkenden Flügel erzeugen im Wasser, das in den Filter eintritt, einen spiralförmigen Effekt, der die Schwebeteilchen gegen die Wände des Deckels verschiebt und sie somit vom Filterelement fernhält und so die Reinigungsfrequenz auf ein Minimum reduziert. Der Filterkörper besteht aus verstärktem Polyamid. Gigant verfügt über einen praktischen Verschlussring aus Edelstahl AISI 316, und die Dichtungen für den perfekten hydraulischen Halt sind aus NBR. Der Filter ist mit 2 Druckkontrollmanometern, einem Bodenauslass für die einfache Entfernung der gesammelten Verunreinigungen und einem speziellen Verschluss für die horizontale oder senkrechte Installation ausgestattet.

FILTERKARTUSCHE AUS POLYPROPYLENNETZ 10" MIT O-RING RL10 504C10

Die drehbaren FAR-Filter gewährleisten eine präzise Filtration von Trinkwasser und erhalten über die Zeit die Funktionalität sowie die Lebensdauer der installierten Komponenten.

Die Möglichkeit, die Ein- und Auslassanschlüsse auszurichten, ermöglicht die Anpassung der Filterpositionierung an die eigenen Installationsbedürfnisse.Das Gehäuse des drehbaren Filters besteht vollständig aus korrosionsbeständigem Messing gegen Dezinkifizierung (CR-Messing), das widerstandsfähiger gegen Korrosion durch stehendes Wasser oder Wasser mit hohem Sauerstoff- und Kohlendioxidgehalt ist, das das Metall angreifen kann. Diese Art von Messing garantiert somit eine längere Haltbarkeit des Materials und die Sicherheit, sauberes Wasser nutzen zu können.

Der automatische PuliMATIC Filter ist geeignet zur Wasserfiltration zur Eliminierung von Fremdkörpern wie: kleinen Mengen Sand, Oxidschuppen, Grobmaterial usw. bis zu einer Korngröße von 100 Mikron. Der Filter eignet sich zum Schutz von hydrothermischen Anlagen, Elektrogeräten und allgemeinen Ausrüstungen. PuliMATIC ist mit einem automatischen System mit elektronischer Steuerung ausgestattet, das der Benutzer nach festgelegten Zeiten steuern kann.
Dank seines patentierten Bürsten- und Entlastungssystems gewährleistet er neben der Entfernung von Verunreinigungen, die im Wasser schwebend sind, auch eine effektive und gründliche Reinigung des Filterelements. Abhängig von den Anwendungen wird empfohlen, hinter dem Filter ein elektrisches Ventil (nicht in der Lieferung enthalten und steuerbar über den am Filter selbst verfügbaren elektrischen Kontakt) zu installieren, das den Wasserfluss zu den Anwendungen während der Waschvorgänge unterbricht.
Geeignet für die Behandlung von Wasser, das für den menschlichen Verzehr bestimmt ist.
FÜR INFO SIEHE BEIGEFÜGTES PDF

Lieferzeit 7-10 Werktage

KARTUSCHE AUS POLYAMID 20" mm.510

Zweck
Häufig sind in technologisch verwendtem Wasser Fremdkörper wie Kieselsteine, Rostpartikel und andere Oxide sowie Metallspäne vorhanden, die die Wasserinstallation (Rohre, Ventile, Mischer, Regulierorgane usw.) beschädigen können.
Die Installation eines Schutzfilters stellt die einfachste und effektivste Alternative dar, um solche Probleme zu vermeiden.

Hauptmerkmale

Die Schmelzblasen-Filterkartuschen der Baureihe MB werden durch das Blasen von 100% reinem Polypropylen auf einen zentralen Träger aus Polypropylen hergestellt. Die spezielle Blastechnologie ermöglicht die Herstellung einer selektiven Filterstruktur, die Verunreinigungen über die gesamte Dicke der Kartusche aufnimmt und so das Filtermaterial vollständig ausnutzt. Das Fehlen von Klebstoffen oder Farbstoffen verleiht den Filterkartuschen eine hohe Vielseitigkeit in der Anwendung und chemische Verträglichkeit mit der behandelten Flüssigkeit.

Je nach Modell haben die Kartuschen eine Filterfeinheit von 5 bis 50 Mikron und können Fördermengen von 0,2 bis 2,6 m3/h bei einer Filtrationsleistung von 90% bearbeiten. Die Kartuschen sind vom TypD.O.E. (für Behälter mit Anschlüssen von 1⁄2” - 3⁄4” - 1”) und S.O.E. 222 mit Bodenplatte und doppelt gedichtetem O-Ring (für Behälter mit Anschlüssen von 1”1⁄4 - 1”1⁄2 - 2”).

Vorgesehene Verwendung, Einsatzbedingungen

Ideal zur Filtration von Verunreinigungen wie Schlamm, Sand, Oxidpartikeln und grobem Material bis zu einer Mindestkörnigkeit von 5 Mikron.

Wartung und Haltbarkeit

Um die korrekte Funktion des Filters aufrechtzuerhalten, ist eine regelmäßige Wartung erforderlich. Periodisch sollte der Filter in den By-Pass gesetzt und die Kartusche ausgetauscht/wiederhergestellt sowie der Behälter und der Kopf gereinigt werden. Die Austauschhäufigkeit der Kartusche hängt von der Art und den Betriebsbedingungen ab.

Installation

Die Installation sollte unter Beachtung der geltenden lokalen Vorschriften erfolgen.

FILTERBEHÄLTER Ø 1" FÜR 20" FILTERKARTUSCHE MIT DRUCKFESTIGKEIT

Gehäuse und Inspektionsdeckel aus Messing,

Filter aus Edelstahl AISI 302. Anschlüsse

weiblich

Betriebstemperatur: 0°C / 80°C

Produktbeschreibung

Netz- oder Scheibenfilter haben hauptsächlich die Funktion, feststoffliche anorganische Partikel in Wasser zurückzuhalten, wie Schlamm, feinen Sand und andere Rückstände, je nach den Konstruktionsmerkmalen der Filterelemente. Diese Filter sind besonders geeignet für stark belastetes Wasser, das häufige Rückspülungen erfordert.
In Netzfiltern werden die Verunreinigungen von den Maschen eines Siebes zurückgehalten, das aus Metall oder Kunststoff bestehen kann.
Die Scheibenfilter haben einen Filterkörper, der aus einem Stapel (oder einer Säule) von Scheiben mit rauer Oberfläche besteht. Während des Betriebs werden die Scheiben eng aneinander gehalten, und die suspendierten Partikel werden durch die Zwischenräume (oder Porosität), die wegen der Rauheit zwischen den Kontaktflächen der Scheiben entstehen, zurückgehalten.
Bei Rückspülungen wird die Haftung zwischen den Scheiben gelockert, was ein schnelles Entfernen der zurückgehaltenen Verunreinigungen fördert.
In Scheiben- und Netzfiltern werden die Abmessungen der Filteröffnungen in „Mesh“ angegeben. Je höher die Werte dieses Parameters sind, desto kleiner sind die zurückgehaltenen Partikel.

ART.189

SELBSTREINIGENDES FILTER AUS NATURMESSING

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Anlagen, Heizungssystemen, Klimaanlagen und Druckluft.
Ausgestattet mit einem herausnehmbaren Filterelement, doppeltem Manometer und einem Schlauchanschlusshahn zum Ablassen von Verunreinigungen.

Gehäuse aus vernickeltem Messing.
Minimal- und maximaler Betriebstemperatur: 0°C, 100°C in Abwesenheit von Dampf.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

A

Der automatische Filter PuliMATIC ist für die Filtration von Wasser geeignet, um Fremdkörper wie kleine Mengen Sand, Oxidschuppen, grobes Material usw. bis zu einer Korngröße von 100 Mikron zu entfernen. Der Filter ist geeignet zum Schutz von hydrothermischen Anlagen, Haushaltsgeräten und Geräten im Allgemeinen. PuliMATIC ist mit einem elektronisch gesteuerten automatischen System ausgestattet, das gemäß der vom Nutzer festgelegten Zeitvorgaben eingreift.
Dank seines patentierten Bürsts- und Entwässerungssystems gewährleistet er neben dem Abfluss von Verunreinigungen im Wasser auch eine effektive und tatsächliche Reinigung des Filterelements. Je nach Anwendung ist es ratsam, nach dem Filter ein Elektromagnetventil zu installieren (nicht im Lieferumfang enthalten und über den verfügbaren elektrischen Kontakt am Filter steuerbar), das den Wasserfluss während der Reinigungsoperationen unterbricht.
Geeignet für die Behandlung von Wasser, das für den menschlichen Verzehr bestimmt ist.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
