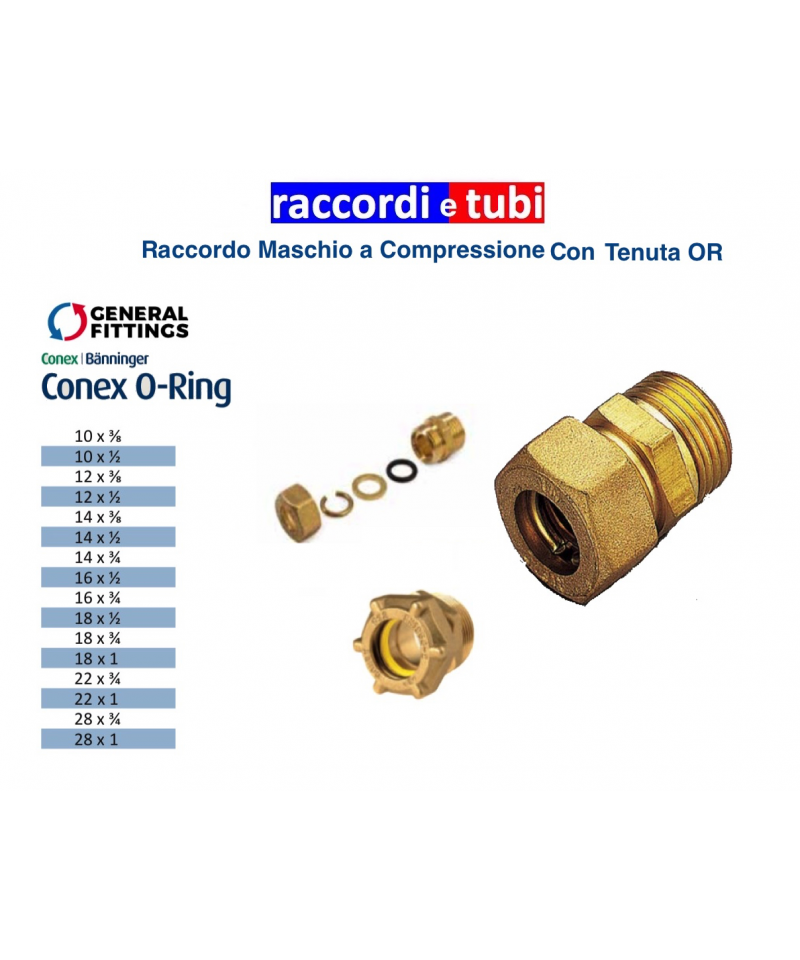

Messingverbindung mit geradem Innengewinde 3/8X10

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den Metallurgietypen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Carbonstahl, der gemäß EN 10305 produziert wird;
• Edelstahl, der gemäß EN 10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerben, Rückständen und Farbanstrichen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weich annealtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsfläche des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachunterlegscheibe bestätigt wird.

Für die Realisierung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) montiert werden.

MESSINGVERBINDUNG MIT RECHTEM AUSSENGEWIND

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Metallzuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtigkeit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Rückständen und Farben sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Ausführung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

MANSCHETTE IN MESSING FÜR SCHNELLEINSATZ ROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellkupplungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen von Renovierungsarbeiten an zivilen Anlagen, bei Heizungs- und Wasserleitungen vorgesehen. Die Montage ist einfach und schnell, nur drei Operationen für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten konischen Dichtungen (aus NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Die Schnellkupplung für Eisenrohre ist für den Einsatz von Wasser und Gas geeignet.

Das Verbindungssystem ist einfach und unkompliziert, es entspricht dem D.M. 06-04-2004, n. 174 und ist nach DVGW GAS und ACS zertifiziert.

Erhältlich in den Ausführungen weiblich, männlich und verschiebbare Rohr-Rohr, in den Größen von 3/8 und 2", ist die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push-Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper und schnelles, tiefes Einfügen
3. Selbstanpassende konische Dichtung mit hoher Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtigkeit am Rohr
6. Schnellmontage des Rohres mit Sicherungsmutter

MESSINGVERBINDUNG MIT RECHTEM MALE

MESSINGVERBINGER MIT RECHTEM MÄNNLICHEM OR

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitärtechnischen Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungselement unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet zur Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Rückständen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch die reibungslose Bewegung der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer in EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Der Verbindungselement >B< Oyster von Conex Bänninger ist von

einfacher Konstruktion, aber vielseitig und effizient

im Einsatz.

Es wird in einer Vielzahl von Anwendungen eingesetzt, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Absperrventilen und ermöglicht schnelle Reparaturen.

Durch >B< Oyster können

Kombinationen zwischen Kupfer- und Edelstahlrohren

und weiblichen gewindefittings oder Armaturen mit

parallelen Enden gemäß ISO 228-1 hergestellt werden.

Es ist nicht notwendig, Dichtungen wie

Teflonband oder andere Komponenten zu verwenden.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung zwischen Rohr und Fitting über

das einfache Anziehen mit einem Schraubenschlüssel.

MESSINGVERBINDUNG MIT RECHTEM MALE

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Abplatzungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), bei einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten des mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglühend (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlägen, Ablagerungen, Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von internen Verstärkungshülsen (Artikel 8755) Pflicht, um die tatsächliche runde Querschnittsfläche des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Ausführung von sanitären Anlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss die Armatur mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

SCHNELLVERBINDUNG AUS MESSING FÜR STAHLROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, eignen sie sich für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl aus Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlägen, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit rohgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Dellen, Schmutz und Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Beim Anschluss an ein weichgeglühtes Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den effektiven kreisförmigen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
