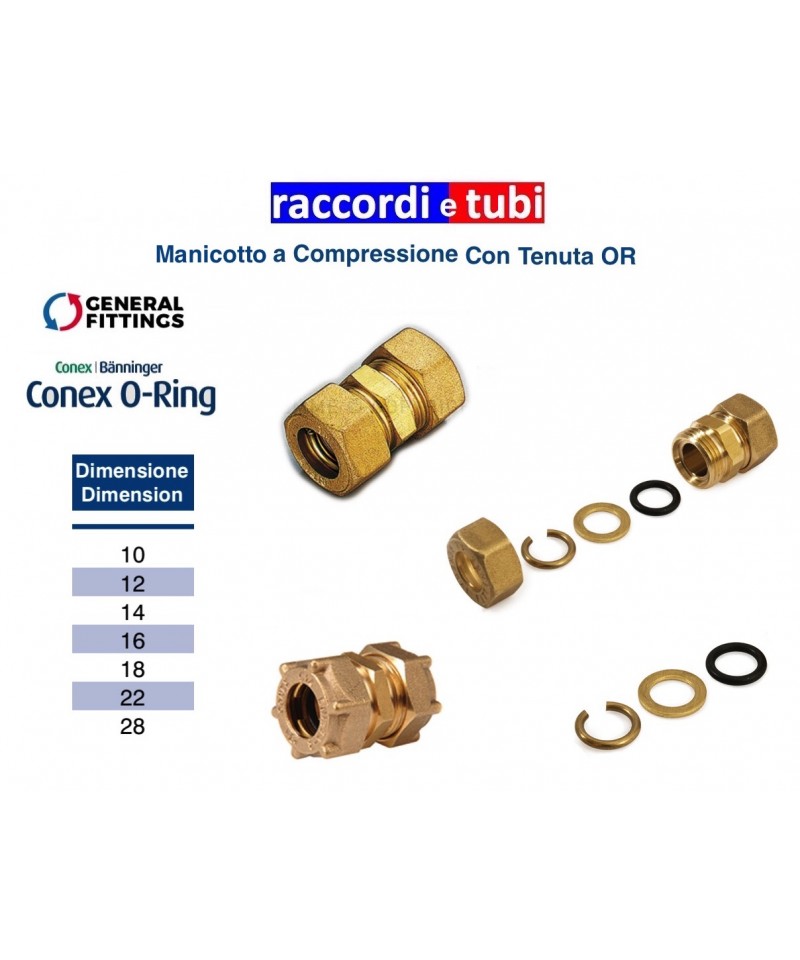

MESSINGMANSCHETTE MIT O-RING DURCHMESSER 28

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsbauteile ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Einkerbungen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von innenliegenden Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlrohren aus Kohlenstoffstahl gemäß EN10305;
• edelstahl gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit dem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weich gefügtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsfläche des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Planfläche bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C, muss das Anschlussstück unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, produziert gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl aus Kohlenstoff, produziert gemäß EN10305;
• Edelstahl, produziert gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Realisierung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

HERSTELLUNG VON MESSING MIT RECHTEM MÄNNLICHEN

Der >B< Oyster Anschluss von Conex Bänninger ist von

einfacher Konstruktion, aber vielseitig und effizient

im Einsatz.

Er wird in einer Vielzahl von Anwendungen verwendet, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Schieberventilen und ermöglicht eine schnelle Reparatur.

Mit dem >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und mit Innengewinde versehene Ventile oder Fittings

mit parallelen Enden gemäß ISO 228-1 hergestellt werden.

Es ist keine Verwendung von Dichtungen wie

Teflonband oder anderen Komponenten erforderlich.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung über die Zeit zwischen Rohr und Anschluss, mit

dem einfachen Anziehen eines Schraubenschlüssels

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff nach EN10305;
• Edelstahl nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Rückständen, Farben sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnitt des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Rissen, Ablagerungen und Beschichtungen sein, und das Rohr muss sowohl innen als auch außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsringe (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Armatur unter Verwendung des schwarzen O-Rings (EPDM-Elastomer in Übereinstimmung mit der Norm EN 681-1) installiert werden.

MESSINGBIEGEN MIT MALE O-RING DIAMETER

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die effektive runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

SCHNELLKUPPLUNG AUS MESSING FÜR STAHLROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellkupplungen Kronos Push von Effebi (Bovezzo, BS) eignen sich für Reparaturen bei der Renovierung von Gebäuden, in der Heizung und in Wasserinstallationen. Die Montage ist einfach und schnell, nur drei Schritte für eine hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten konischen Dichtungen (aus NBR) ermöglicht es, eventuelle Unterdimensionalitäten des Rohrdurchmessers auszugleichen. Die Schnellkupplung für Stahlrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verbindungsanker-System ist einfach und direkt, entspricht der D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in weiblichen, männlichen und gleitenden Rohr-Rohr-Versionen, in den Größen 3/8 und 2", wurde der Anschluss von Effebi Spa entworfen und vollständig in Italien hergestellt.

Merkmale der Kronos Push Anschlüsse:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper mit schnellem und tiefem Einsetzen
3. Selbstanpassende konische Dichtung mit hoher Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtheit am Rohr
6. Schnellkupplung des Rohres mit Befestigungsring

Verfügbar in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlprodukten aus Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlüssen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und / oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und / oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in harten (R290), halbharten (R250) und weichgeglühten (R220) metallurgischen Zuständen hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein, und das Rohr sollte innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

Erhältlich für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) verpflichtend, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der beigestellten Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

SCHNELLE VERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Das Verbindungselement >B< Oyster von Conex Bänninger ist

einfach konzipiert, aber vielseitig und effizient

in der Anwendung.

Es wird in einer Vielzahl von Anwendungen eingesetzt, einschließlich

der Installation von Kugelhähnen, Heizkörperventilen

und Schiebern und ermöglicht schnelle Reparaturen.

Durch >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und Ventilen oder weiblichen Gewindeverbindern mit

parallel gemäß ISO 228-1 hergestellt werden.

Es sind keine Dichtungs elemente wie

PTFE-Band oder andere Komponenten erforderlich.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung über die Zeit zwischen Rohr und Fitting, mit

dem einfachen Festziehen eines Schraubenschlüssels

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Ablagerungen, Farbauftrag sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu garantieren, bestätigt durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
