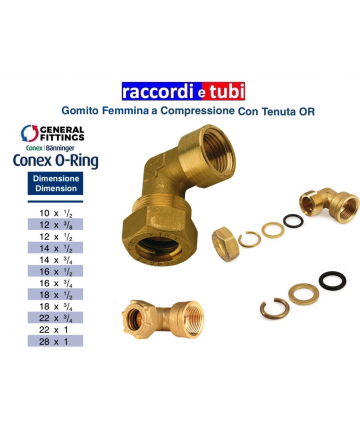

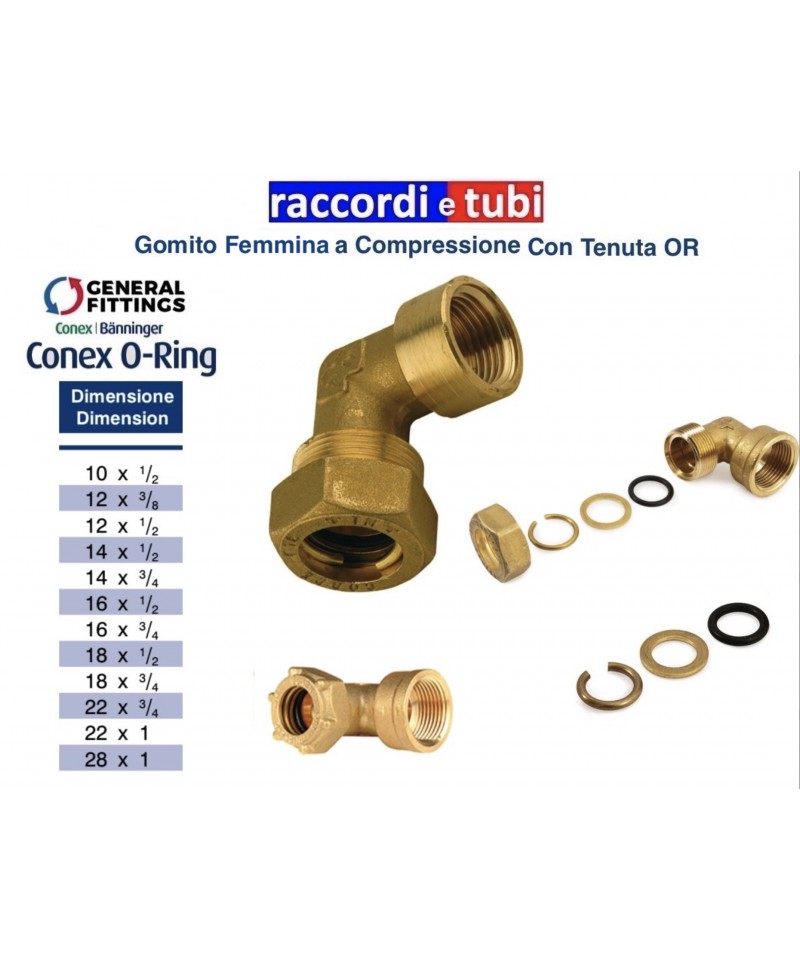

EDELSTAHL-WINKEL MIT WEIBLICHEM O-RING DIAMETER 3/4X14

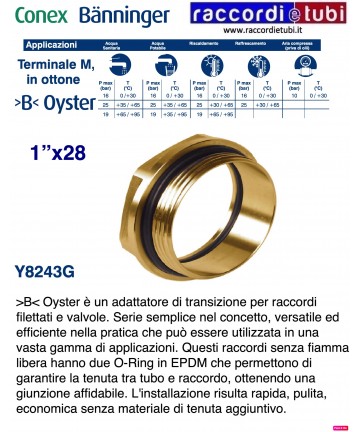

Das Verbindungselement >B< Oyster von Conex Bänninger ist

einfach konzipiert, aber vielseitig und effizient

in der Anwendung.

Es wird in einer Vielzahl von Anwendungen eingesetzt, einschließlich

der Installation von Kugelhähnen, Heizkörperventilen

und Schiebern und ermöglicht schnelle Reparaturen.

Durch >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und Ventilen oder weiblichen Gewindeverbindern mit

parallel gemäß ISO 228-1 hergestellt werden.

Es sind keine Dichtungs elemente wie

PTFE-Band oder andere Komponenten erforderlich.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung über die Zeit zwischen Rohr und Fitting, mit

dem einfachen Festziehen eines Schraubenschlüssels

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Metallurgiekategorien hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Wahlstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Realisierung von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Fitting gemäß dem schwarzen O-Ring (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.

MESSINGMANSCHETTE MIT SCHNELLVERBINDUNG FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

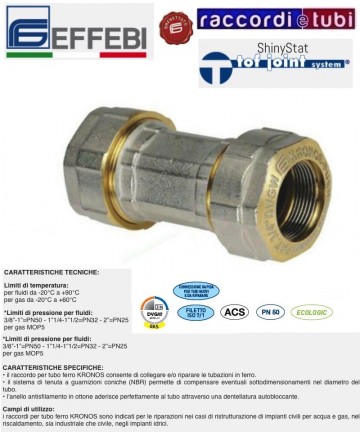

Die Kronos Push Schnellverschlüsse von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen der Renovierung von zivilen Anlagen, in der Heizung und in Wasserinstallationen geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht die Kompensation möglicher Unterschreitungen des Rohrdurchmessers. Der Schnellverschluss für Eisenrohre ist geeignet für Wasser- und Gasverwendung.

Das Verbindungssystems ist einfach und sofort, erfüllt die D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in weiblich, männlich und gleitendem Rohr-Rohr, in den Größen 3/8 und 2", ist die Verbindung in Italien von Effebi Spa entworfen und vollständig hergestellt.

Eigenschaften der Kronos Push-Verbinder:

1. Gewinde UNI ISO 7/1
2. Hochsicherheitsteil und schnelle, tiefgehende Einfügung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentiertes Führungsring
5. Hohe Dichtheit auf dem Rohr
6. Schnellmontage des Rohrs mit Befestigungsmutter

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das nach EN 1057 in den metallurgischen Zustand hart (R290), halbhart (R250) und weich (R220) gefertigt ist,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das nach EN10305 hergestellt ist;
• Edelstahl, das nach EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Ablagerungen und Lackierungen sein, und das Rohr muss sowohl innen als auch außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Realisierung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

MESSINGVERBINDUNG MIT RECHTEM MÄNNLICHEM

MESSING-SCHNELLVERBINDUNG FÜR STAHLROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellverbindungsstücke Kronos Push von Effebi (Bovezzo, BS) sind geeignet für Reparaturen in Fällen von Sanierungen von zivilen Anlagen, in der Heizung und in der Wasserversorgung. Der Einbau ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch die direkte Montage des Rohres.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Das Schnellverbindungsstück für Stahlrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verankerungssystem ist einfach und sofort einsetzbar, entspricht dem D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in den Versionen weiblich, männlich und gleitendes Rohr-Rohr, in den Größen 3/8 und 2″, wurde das Verbindungselement von Effebi Spa entworfen und komplett in Italien hergestellt.

Eigenschaften der Kronos Push-Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper mit schneller und tiefer Einspritzung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentiervierter Führungsring
5. Hohe Abdichtung am Rohr
6. Schnellverbindung des Rohres mit einem Befestigungsring

MESSINGVERBINDUNG MIT RECHTS-GEWINDIGEM MÄNNLICH

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen und Anstrichen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsfläche des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, konform mit der Norm EN 681-1) installiert werden.

Verfügbar in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt nach EN 10305;
• Edelstahl, hergestellt nach EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantierung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Ablagerungen und Beschichtungen sein und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) verpflichtend, um die tatsächliche kreisförmige Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerben, Schmutz und Farbe sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Beim Anschluss an ein Kupferrohr weich (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

MESSINGVERBINDUNG MIT RECHTEM MALE

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit hohem Kohlenstoffgehalt, hergestellt gemäß EN 10305;
• Edelstahl, hergestellt gemäß EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres in Kontakt mit dem O-Ring muss frei von Kratzern, Einkerbungen, Ablagerungen und Farben sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch die reibungslose Bewegung der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation sanitärer Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

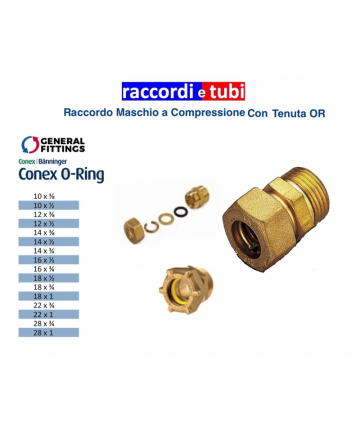

Messingfitting mit geradem Innengewinde

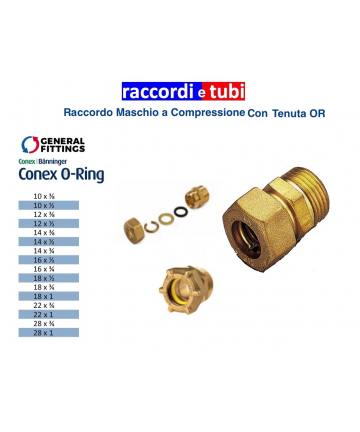

MESSINGANSCHLUSS MIT RECHTEM MALE

MESSINGVERBINDUNG MIT RUNDDICHTUNG MÄNNLICH

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das zum menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, entsprechend der Norm EN 681-1) installiert werden.
