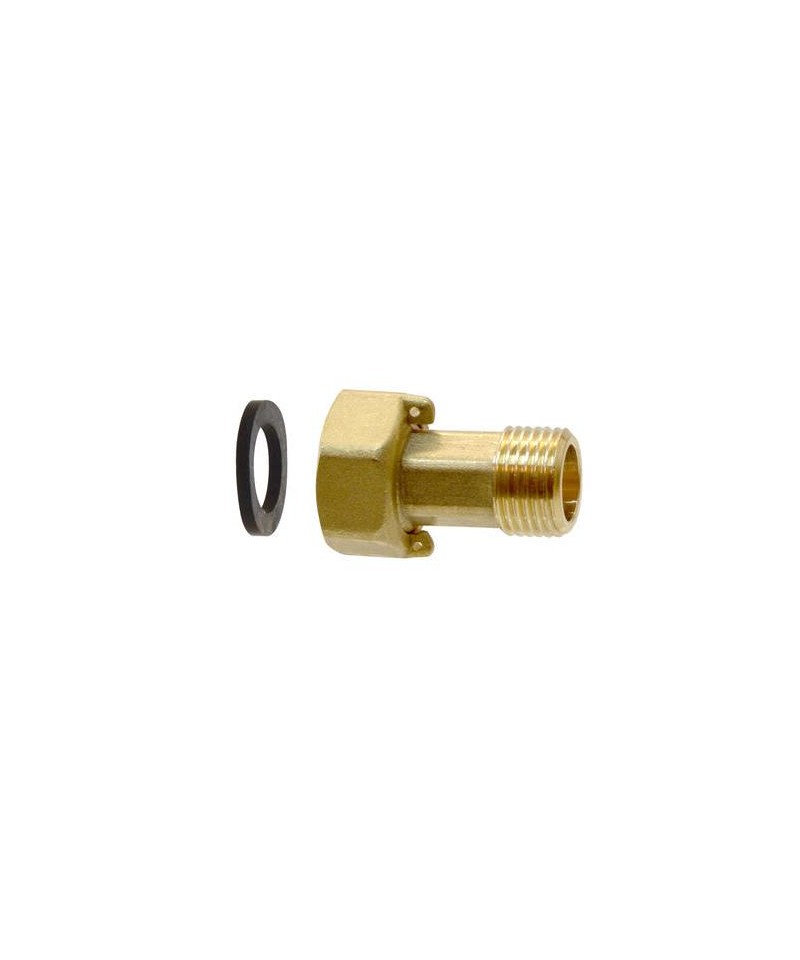

ANSCHRAUBSTÜCK MIT KAPPE FÜR ZÄHLER 1/2X3/4

MESSINGVERBINDUNG MIT RECHTEM MÄNNLICHEM O-RING

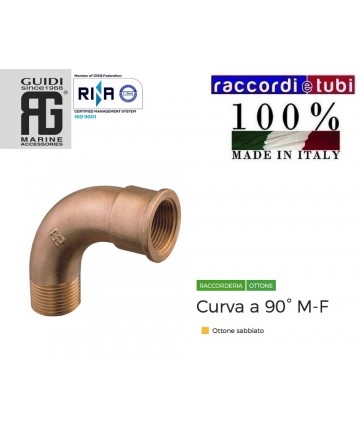

90° Bogen aus schwerem Messing mit konischem Gewinde von der Firma GUIDI

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

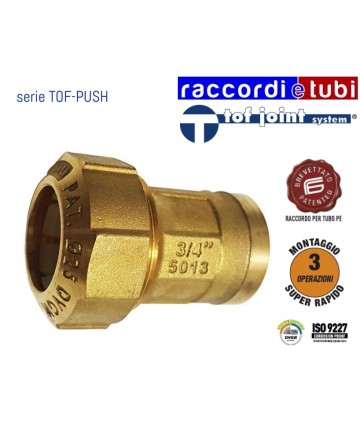

Fitting, der den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht nur aus zwei Elementen: einer trigonalen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie.
Der Trigon hat sich an die Toleranzen des Rohrs angepasst, einschließlich der Ovalisierungen, garantiert eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zur stabilen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring, dank seiner speziellen Konfiguration, passt sich den Toleranzen des Rohres an und sorgt für eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr steifer macht. Der TOF PE-Fitting mit spezifischer Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Fitting ist als A-Typ Kompressionsfitting gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

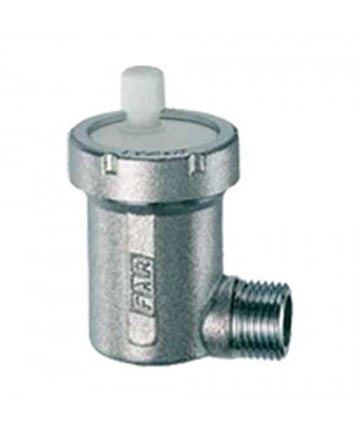

GAISER - Automatisches Luftentlüftungsventil in quadratischer Form. • Nenndruck: 10 bar • Maximaler Entlüftungsdruck: 4 bar • Maximale Betriebstemperatur: 110°C • Schwimmer aus PP

AUS VERCHROMTEM MESSING

UNTERLEGSCHEIBE AUS SCHWEREM MESSING FÜR MESSINGFÜHRUNGEN

Verschraubungen mit Messing-Gleichstrecke. Verwendbar für die Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupfer- und Stahlrohre • Anwendbar für Gas • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslichen, gewerblichen, industriellen und landwirtschaftlichen Sanitärinstallationen sowie für Heizungsanlagen und allgemein für jede Art von nicht aggressiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 "Hydraulikverbindungen für Kupferrohre mit Kompressionsendstücken" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren zur dichtenden Verbindung auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Abholung, Behandlung, Anlieferung und Verteilung von Trinkwasser verwendet werden dürfen] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)

VERCHROMMTE MESSINGREDUZIERUNG 1/2''x3/8''

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

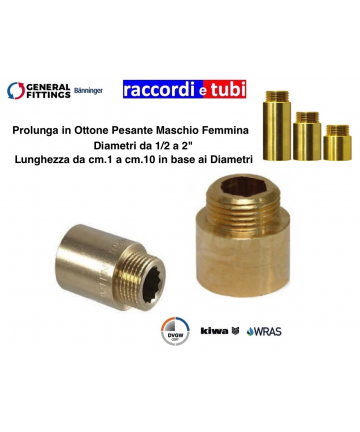

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen erhältlich von mm.10 bis mm.100 je nach Durchmesser

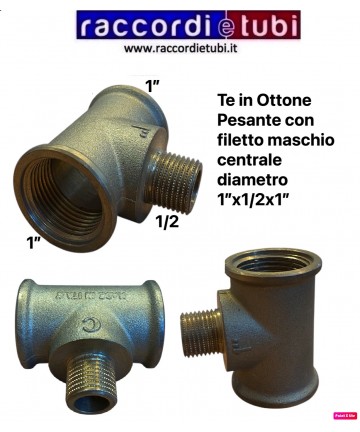

MESSING T-Stück WEIBLICH-MÄNNLICH-WEIBLICH DURCHMESSER 1"X1/2X1"

REDUZIERTER MUFFE MIT MÄNNLICHEN UND WEIBLICHEN GEWINDE AUS GELBEM MESSING

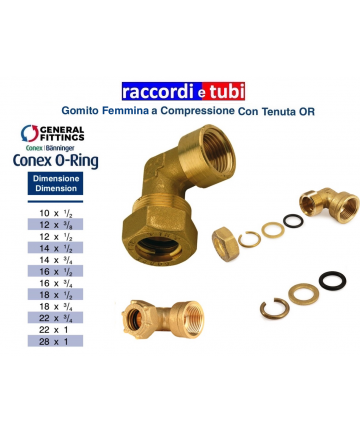

MESSINGBIEGEN MIT MALE O-RING DIAMETER

Verschraubungen mit Messingbohrer. Eignen sich für die Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasanwendungen • • Mutter direkt aus Stange gefertigt • Metallische Dichtung

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation mit Heizungs- und Sanitäranlagen sowie allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximaler Betriebsdruck: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit pressbaren Endstücken“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für die dichte Verbindung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung über Materialien und Gegenstände, die in fest installierten Systemen zur Erfassung, Behandlung, Zuführung und Verteilung von Wasser, das für den menschlichen Verzehr bestimmt ist, verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RoHS II)

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING

TECHNISCHE DATEN

Verwendbar für die Zufuhr von warmem und kaltem Wasser

in sanitärtechnischen* und Heizungsanlagen. Die

gewindeteile der Serien 2600 und 2700

sind für jede Art von Installation anpassbar

in der Sanitärtechnik, privat, kommerziell, industriell,

landwirtschaftlich für Heizungs- und

sanitärtechnische* Anlagen und generell mit jeder

Art von nicht korrosiven Flüssigkeiten.

In Italien vollständig hergestellt

BICONO MASCHIO 1/2''x10mm FIL.20mm

DRUCK- UND TEMPERATURGRADEN
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: den Anschluss nicht bei höheren Temperaturen verwenden als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Verbindung, die die Verbindung von Polyethylen-Rohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und sofortigste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Anker (kunststoff- oder metallisch). Die spezielle Form des Gummirings ergibt sich aus der besonderen Eigenschaft von Polyethylen und seiner Produktionstechnologie.
Die Konusform passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet durch ihren proportionalen Widerstand eine perfekte hydraulische Dichtheit und wird zu einer soliden Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich durch seine spezielle Form an die Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Der TOF PE-Anschluss mit einer entsprechenden Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss wird als Druckfittings vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
