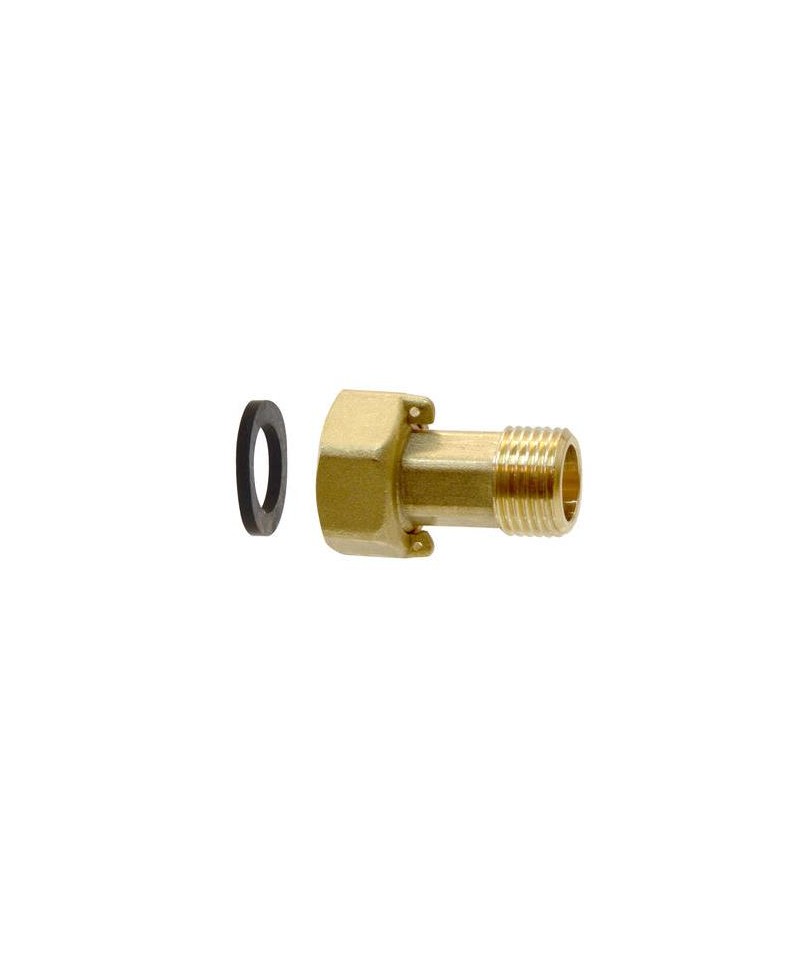

SONDEKOPF MIT ROHR FÜR ZÄHLER 3/4X1"

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen erhältlich von mm.10 bis mm.100 je nach Durchmessern

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als die, die für das Rohr zulässig sind.
Gewinde UNI ISO 7/1

Verbindungselement, das eine Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Anker- und Verbindungsystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer kegelförmigen Gummidichtung und einem Ankerring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ergibt sich aus den besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, und garantiert eine perfekte hydraulische Dichtung dank seiner proportionalen Widerstandsfähigkeit und bietet Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Rohres an und garantiert eine perfekte Fixierung am Rohr selbst. Für Rohre in PE 100 und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Verbindung mit spezieller Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF Verbindung ist als Typ A Pressverbindung gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Geeignet für die Zuleitung von warmem und kaltem Wasser

in sanitären und Heizungsanlagen. Die

gewindeverbindungen der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

sanitär, wohnlich, kommerziell, industriell,

landwirtschaftlich für Heizungs- und

sanitäre Anlagen* und generell für jede

Art von nicht korrosivem Fluid.

Produkt vollständig in Italien hergestellt

GERADE DREI-TEILIGE VERBINDUNG F/F

Verwendbar für die Zufuhr von heißem und kaltem Wasser

in wassertechnischen* und Heizungsanlagen.

Die Gewindeverbindungen sind für jede Art von Installation

in der Sanitärtechnik, Haushalt, Gewerbe, Industrie,

Landwirtschaft geeignet für Heizungs- und

hygienische* Anlagen und in der Regel mit jeder

Art von nicht korrosivem Fluid kompatibel.

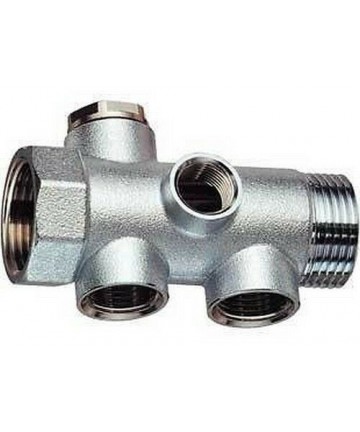

Verchromte Zwischenverbindung für Verteiler, vorbereitet für den Anschluss von Entlüftungsventil, Thermometer und Ablasshahn. • Größe: 1" männlich-weiblich

R19

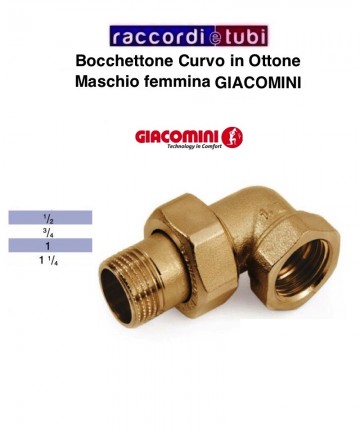

90° Bogenverbinder aus drei Teilen mit Innen- und Außengewinde

90° Bogenverbinder aus drei Teilen mit Innen- und Außengewinde. Aus Messing. Für den Einsatz in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen geeignet.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Maße 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Maße 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Kommunikation

0568IT

REDUZIERTES GELBES MESSING

Verschraubungen mit Messing-Ogeva. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Geeignet für Kupfer- und Stahlrohre • Geeignet für Gasverwendung • • Direkt aus Stange gefräste Mutter • Metallische Dichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation sowie für Heizungs- und hygienisch sanitär Anlagen und im Allgemeinen für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 'Sanitärverschraubungen für Kupferrohre mit Kompressionsenden' • Alle Gewinde entsprechen der Norm UNI EN 10226-1 'Gewinde für dichtende Verbindung' • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung über die Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

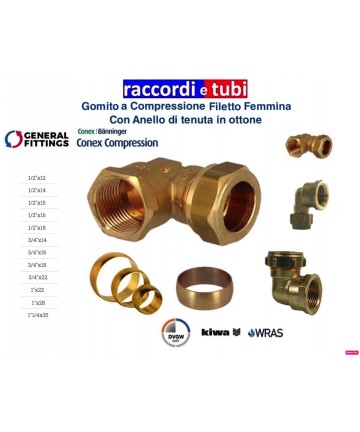

Verchromte weibliche Ecke. • Gehäuse aus CW617N Messing, gegossen • Wechselbare Verbindung für Kupfer-, Kunststoff- und Verbundrohre

Gelber Kappen aus gestanztem Messing für Kupferflexanschlüsse 24x19.8270 16

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei höheren Temperaturen als zulässig für das Rohr.
Gewinde UNI ISO 7/1

Verbindung, die den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und sofortigste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metall). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften des Polyethylens und dessen Produktionstechnologie bestimmt.
Der konische Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Widerstandskraft und wird zu einer soliden Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohres an und sichert einen perfekten Sitz am Rohr selbst. Für Rohre aus PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Die TOF PE Verbindung mit spezieller Verstärkungsbuchse ist für Rohre aus PE-X geeignet.

Die TOF Verbindung ist nach der Norm EN1254-3 als Typ A Kompressionsfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

R19

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil. Aus Messing. Geeignet für den Einsatz in Hydraulikanlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in Hydraulikanlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in Hydraulikanlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

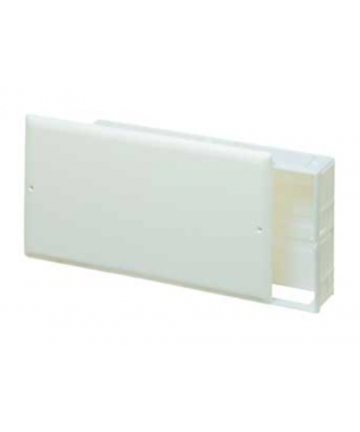

Inspektionsbox aus Kunststoff "ALLES".

• Möglichkeit, die Sammler mit den entsprechenden Halterungen zu unterbringen

( Art. 7500 - 7550 )

• Befestigung des Deckels mit Schrauben

• Nicht geeignet für die Installation von thermoelectric Sammelstellen

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weich (R220) produziert wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN 10305 produziert wird;
• Edelstahl, das gemäß EN 10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschnitten, Ablagerungen, Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten plana Scheibe bestätigt wird.

Für die Durchführung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

GELBE MESSINGREDUZIERUNG
