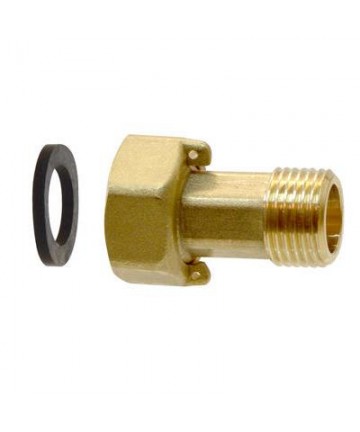

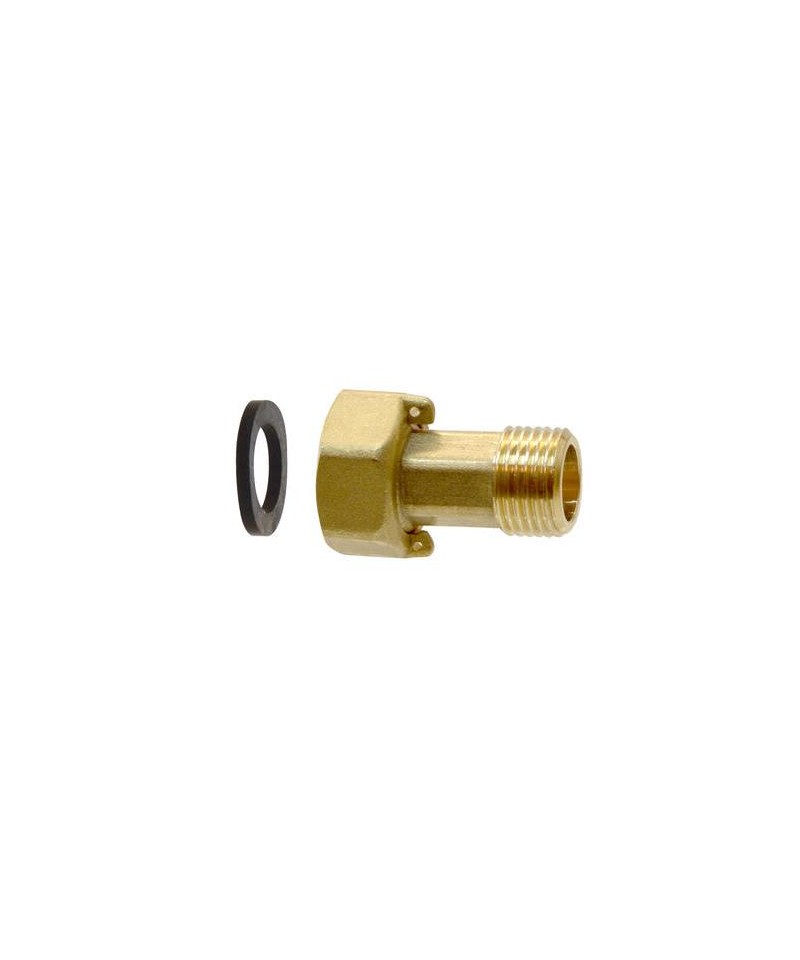

HAUPTGESTECK MIT KAPPE FÜR ZÄHLER 1.1/2X2"

Beschreibung

DielektrischeVerbindungen zum Anschluss von Rohren aus unterschiedlichen Metallen, um das Risiko von Korrosion durch Streuströme oder elektrolytische Phänomene zu vermeiden.

Verwendung für Wasser, Benzin, Kerosin, Mineral- und Pflanzenöle

Technische Eigenschaften

• Gehäuse aus verzinktem Stahl mit Anschluss F und aus Messing mit Anschluss M. PN12.
• Maximale Temperatur: 110°C bei 10 bar.
• Elektrische Isolation bis zu 600 V mit trockenen Rohren.
• Exklusives Isolierungselement Watts GA1425

Druckfittings mit Messingdüse. Verwendbar für die Installation von Systemen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasanwendungen • • Mutter direkt aus der Stange gefertigt • Metallische Abdichtung.

Die Druckfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation, für Heizungsanlagen sowie allgemein für jede Art von nicht korrosiver Flüssigkeit.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulikfittings für Kupferrohre mit Druckanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung über Materialien und Objekte, die in festen Anlagen zur Wasserentnahme, -behandlung, -zufuhr und -verteilung für den menschlichen Gebrauch verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Copper, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres im Kontakt mit dem O-Ring muss frei von Kratzern, Abschürfungen, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit dem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung interner Verstärkungsbuchsen (Artikel 8755) erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

VERLÄNGERUNG Männchen Männchen AUS SCHWEREM MESSING

TECHNISCHE DATEN

Verwendbar für die Zufuhr von Warm- und Kaltwasser

in Wasser- und Sanitäranlagen* und Heizungsanlagen.

Die Gewindeverbindungen der Serien 2600 und 2700

sind für jede Art von hydraulischer Installation

geeignet, sei es im Haushalt, im Handel, in der Industrie,

in der Landwirtschaft für Heizungs- und

sanitäre Anlagen* und im Allgemeinen mit jeder

Art von nicht korrosiven Flüssigkeiten.

Produkt vollständig in Italien hergestellt

SCHWERES MESSINGUNTERLEGSCHEIBE FÜR MESSINGSCHIENEN

BRASS ELBOW 45° MF IN HEAVY BRASS WITH CONICAL THREAD FROM THE COMPANY GUIDI

R179MX016 DIAMETER 16,2X2,6

Adapter für Kunststoff- oder Verbundrohre

Adapter für Kunststoff- oder Verbundrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring gemäß Norm EN 681-1.
Für hydraulische Anlagen.
Betriebstemperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.

Technische Mitteilung

0253IT

VERCHROMEERTES MESSING, DAS DEN AKTUELLEN VORSCHRIFTEN FÜR DIE LEGIERUNG ENTSPRICHT:

UNI EN 12165:11 CW617N für die geformten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stangen

Das Phänomen des "Wasserschlags" tritt innerhalb von Rohrleitungen auf, wenn ein Verbrauchsgerät (Wasserhahn, Mischbatterie usw.) plötzlich geöffnet oder geschlossen wird, wodurch schädliche Überdrücke im System entstehen. Sobald die Überdruckwelle erzeugt wird, summiert sie sich mit dem bereits in der Rohrleitung vorhandenen Druck und stabilisiert sich auf höheren Werten als den ursprünglichen.

Der Wasserschlagdämpfer FAR mildert die Auswirkungen solcher Überdrücke und schütze somit die ordnungsgemäße Funktion der im System vorhandenen Komponenten. Seine Aufgabe besteht auch darin, das Geräusch, das durch die Vibrationen verursacht wird, die sich nach dem plötzlichen Schließen von Absperrungen manifestieren, erheblich zu reduzieren.

FÜR WEITERE INFO BITTE PDF ANSEHEN

Anschlüsse für Zirkulationspumpe Anbindung F 2" Auslass 1" F (Paar)

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Anwendung mit Rohren aus:

• Copper-Produkten gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Carbonstahl-Produkten gemäß EN10305;
• Edelstahl-Produkten gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche Rundung des Rohres wiederherzustellen und zu gewährleisten, die durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Errichtung von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Rohrstück unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Gerades verchromtes Endstück für modulare Verteiler, komplett mit Dichtung. • Anschluss: 3/4”-1” weiblich • Abzweigungen: 1/4”-3/8”-1/2”- weiblich • Anschluss: 1”1/4 weiblich • Abzweigungen: 1/4”-3/8”-1/2” - 3/4” weiblich

GUSSENKOPF AUS MESSING 90° WEIBLICH WEIBLICH

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH

VERLÄNGERUNG MANN-MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Verwendbar für die Einspeisung von Warm- und Kaltwasser
in wasser- und sanitärtechnischen* und Heizungsanlagen.
Die Gewindeverbindungen der Serien 2600 und 2700
sind anpassbar für jede Art von hydraulischer
Installation, häuslich, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische* Anlagen und allgemein mit
jeglicher Art von nicht korrosiven Flüssigkeiten.
Produkt komplett in Italien hergestellt.

Durchgangsventile für Zirkulationspumpe MIT VERSCHLUSS F1" 1/2 x Ausgang 1" F

EINGEBAUTE KUGELVENTIL ZUM VERSCHLUSS
