Artikel-Nr.: *1501005

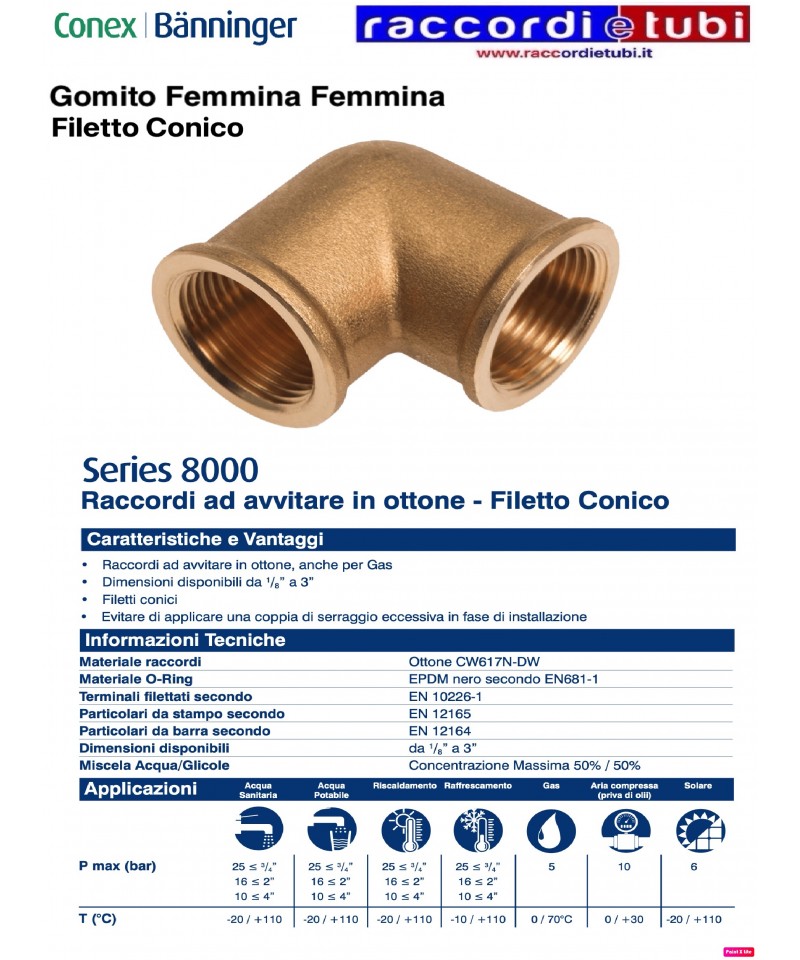

90° Bogen in schwerem Messing mit Innengewinde konisch.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
90° Bogen in schwerem Messing mit Innengewinde konisch.
Unterstützungen zur Befestigung einfacher Sammler,
modular, thermoelectric und multifunktional für
folgende Artikel:
- Art. 7410-7420-7425-7450-7460
- Art. 7475
Vereinbarung, die die Verbindung von hochdichten Polyethylenrohren mit Ventilen, untereinander oder mit anderen Rohren für die Gasleitung ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und sofort umsetzbare. Es besteht aus drei Elementen: einer kegelförmigen Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr einzufügen ist.
Die kegelförmige Dichtung passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte Abdichtung dank ihrer proportionalen Widerstandsfähigkeit und wird zu einer gültigen Unterstützung des mechanischen Dichtungsrings.
Die Verbindung TOF ist als Kompressionsverbindung des Typs A gemäß der Norm EN1254-3 klassifiziert.
Set für Schläuche, kompatibel mit allen unseren Artikeln mit
wechselbarem Anschluss 24x19.
- Adapter für Mehrschichtschläuche und Monopolymere
- Messing-Schlauchschelle
- verchromte Kappe mit Gewinde 24x19
BICONO WEIBLICH MESSING VERCHROMT 1/2x1/2'x10mm

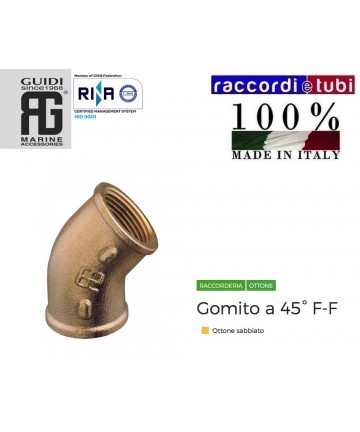

45° FF BRASS ELBOW IN HEAVY BRASS WITH CONICAL THREAD FROM DITTA GUIDI
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitärinstallationen mit Wasser, das zum menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, entsprechend der Norm EN 681-1) installiert werden.
VERCHROMTE BRASSVERBINDUNG 1/2X1/2 MF MIT DREHBARE MUTTER
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das geschmeidige Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
R19
90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE
90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.
Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.
Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).
Technische Mitteilung
0568IT
VERCHROME BIEGEN FÜR MESSING MF1/2X3/4 DREHBARE SAHNE
T-Stück mit 3 verchromten konischen Anschlüssen. • Körper aus gegossenem Messing CW617N • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Verbundrohre
MESSINGMANSCHETTE MÄNNLICH MÄNNLICH ZYLINDRISCHE GEWINDE
TE IN MESSING FF IM 90° IN MESSING REDUZIERT MIT VERSTÄRKUNG IN DER MITTE
VERLÄNGERUNG MANN-MANN AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Geeignet für die Zuführung von heißem und kaltem Wasser
in sanitären Wasseranlagen* und Heizungsanlagen. Die
Gewindefittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Haustechnik, im Gewerbe, in der Industrie,
in der Landwirtschaft für Heizungs- und
sanitärtechnische* Anlagen und generell mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt
DAMPF- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1
Fitting, das den Anschluss von Hoch- oder Niederdruckpolyethylen-Rohren ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist auf die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie zurückzuführen.
Der konische Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, und garantiert eine perfekte hydraulische Dichtung durch seine proportionale Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine besondere Form den Toleranzen des Rohres an und sorgt für einen perfekten Halt am Rohr selbst. Für PE 100-Rohre und Gasleitungen steht eine innere Verstärkung (Schutzbuchse) zur Verfügung, die das Rohr verstärkt. Der TOF PE-Fitting mit der entsprechenden Verstärkungsbuchse ist für PE-X-Rohre geeignet.
Der TOF-Fitting ist als Kompressionsfitting des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde sind nach UNI ISO 7/1.
BIEGUNGIDOSEN AUS SCHWEREM MESSING, MÄNNLICH, VON DER FIRMA GUIDI
