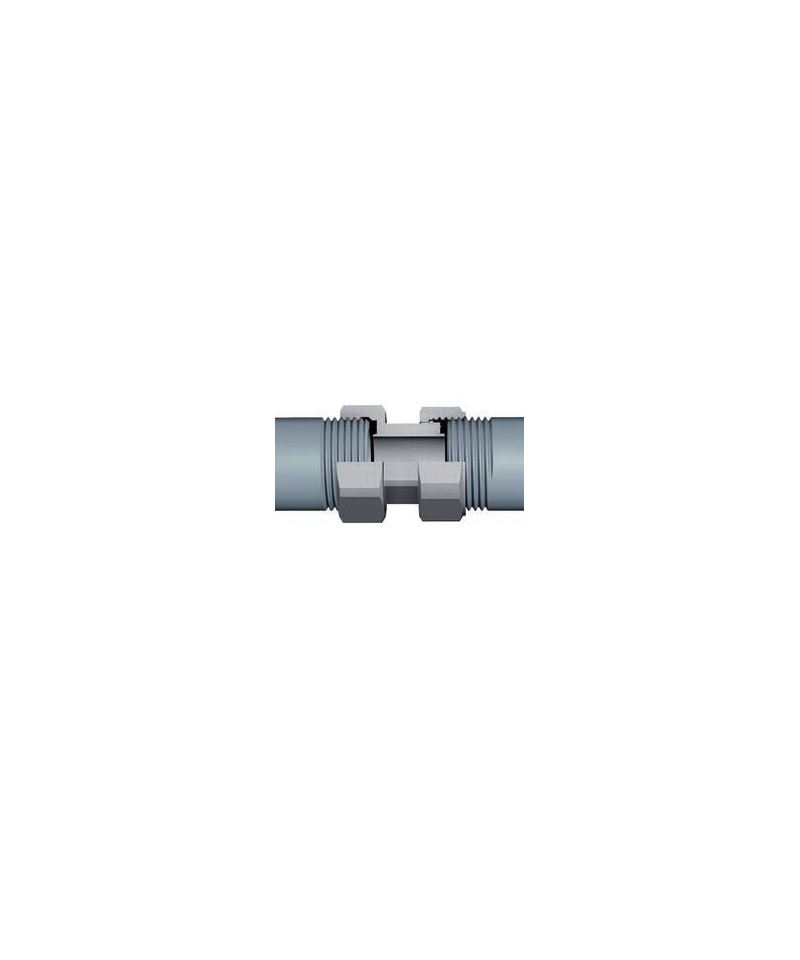

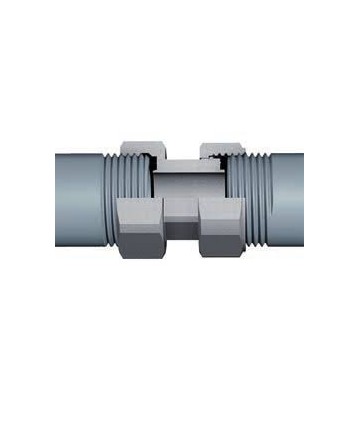

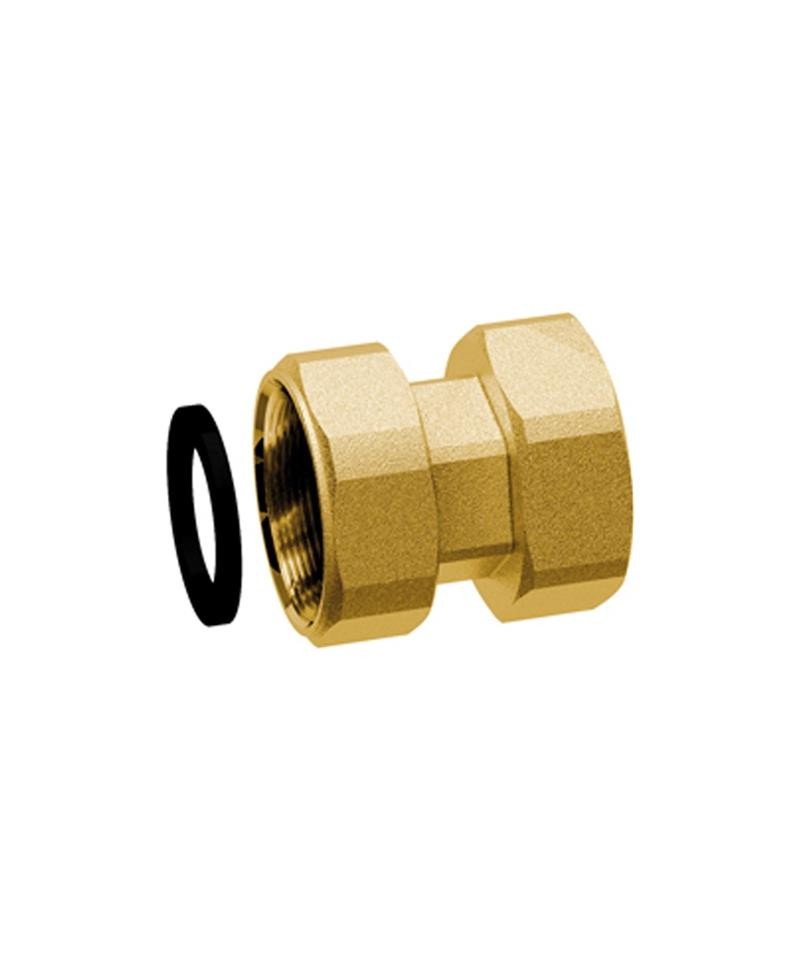

Verbindungsstück 2 Teile FF 1/2X1/2 Messing

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH

R178X013 BASIS 16

Adapter für Kupferrohr

Adapter für Kupferrohre.
Entspricht der Norm EN 1254-2.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für Sanitärinstallationen.
Temperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.

Technische Mitteilung

0251IT

REDUKTION GELB MESSING

Verchromter exzentrischer Anschluss für die Verbindung im Falle des Austauschs des Heizkörpers mit Veränderung des Abstands. • Anschlüsse: weiblich-männlich

DRUCK- UND TEMPERATURGRÖNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten, leicht und sofort. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft von Polyethylen und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich, dank seiner speziellen Konfiguration, den Toleranzen des Rohres an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine innere Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Das TOF-Fitting ist gemäß der Norm EN1254-3 als Typ A Druckfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

CIMFAR - Kugelventil für Wasserzähler.

• Austauschbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre

• Anschluss an Zähler mit Kappe 3/4”

Verchromte Zwischenverbindung für Verteiler, vorbereitet für den Anschluss von Entlüftungsventil, Thermometer und Ablasshahn. • Größe: 1" männlich-weiblich

Hahn-Muffe aus Messing erhältlich in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien nach EN 12165, CW617N und CW617N EN12164

KURZE BIEGEFITTING AUS MESSING WEIBLICH WEIBLICH

Gewindefittings aus Messing - Zylindrisches Gewinde

Gewindefittings aus Messing

Erhältliche Größen von 1/8” bis 3”

Zylindrische Gewinde

Die Verwendung von anaeroben Dichtmitteln oder Teflon wird empfohlen.

Vermeiden Sie ein übermäßiges Anzugsdrehmoment während der Installation.

Material der Fittings Messing CW617N-DW

Gewinde gemäß ISO 228-1

Gussstücke gemäß EN 12165

Stangenstücke gemäß EN 12164

Erhältliche Größen von 1/8” bis 3”

Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%

GUSSENKOPF AUS MESSING 90° WEIBLICH WEIBLICH

Männlicher Messing-Schlauchanschluss

REDUZIERTE MESSINGNIPPLES

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Werkstoffzuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• stählernen Rohren, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Schmutz und Farbresten sein, und das Rohr muss an Innen- und Außenseite mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit geglühtem Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um das tatsächliche kreisförmige Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Errichtung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

REDUKTION AUS GEBRANNTEM MESSING

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Einsetzbar für die Zuführung von heißem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen. Die
gewindeten Fittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Hydraulik, für den Haushalt, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische* Anlagen und im Allgemeinen mit jeder
Art von nicht korrosiver Flüssigkeit.
Produkt vollständig in Italien hergestellt

Inspektionskasten aus Kunststoff "ALLES".

• Geeignet für die Installation von Heizkreisventilen und thermoelectric Kollekoren

für Heizungsanlagen

• Für die Positionierung der Sammler im Kasten die entsprechenden

Halterungen verwenden ( Art. 7500 - 7550 )

• Befestigung des Deckels durch Druck oder mit Schrauben
