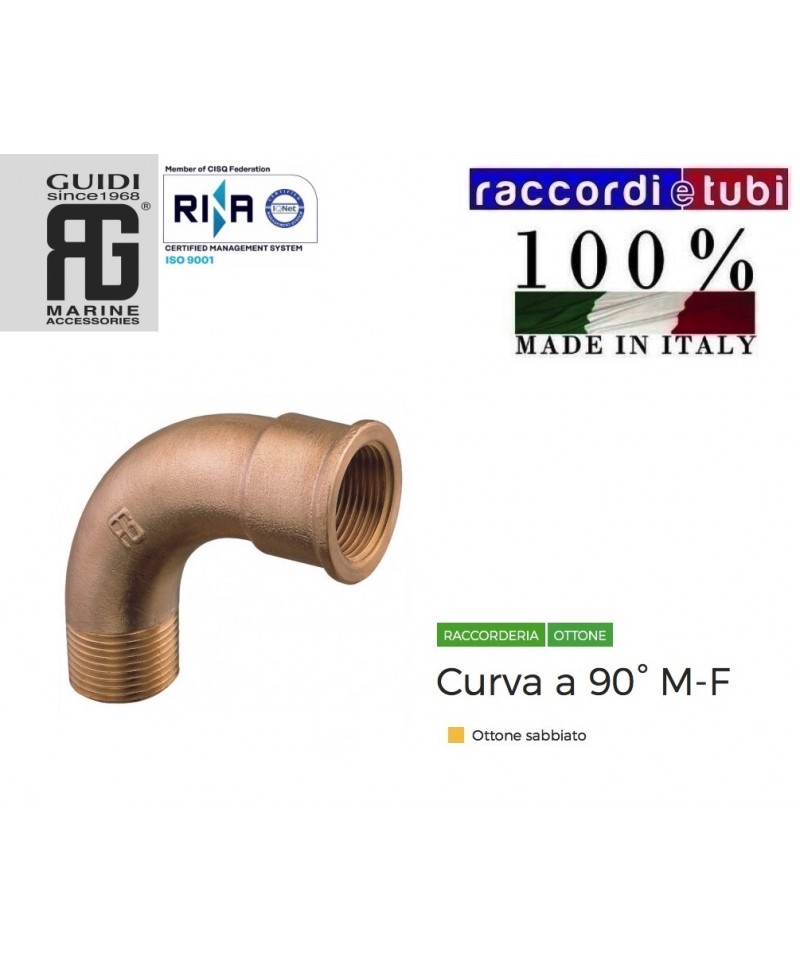

90° Messingbogen MF 2"

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

Dichtungs-KIT aus Gummi für Kupferrohr.

- Führungsringe aus Messing

- Einführteil aus Gummi

- Schraubring aus Messing

- verchromte Kappe mit Gewinde 24x19

BICONO MASCHIO 3/8''x10mm FIL.20mm

SCHWERER MESSING VERLÄNGERUNG männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

Verschraubungen mit Messing-Spitze. Verwendbar zur Herstellung von Anlagen für die Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Dichtung

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Rohrinstallationen für Heizungs- und Sanitäranlagen sowie im Allgemeinen für jede Art von nicht korrosivem Fluid geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungen für Kupferrohre mit komprimierten Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Erfassung, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verbrauch bestimmt ist] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)

Verschraubungen mit Messing-Maul. Verwendbar bei der Erstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) sowie Brennstoffen.

Geeignet für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von Haus-, Gewerbe-, Industrie- und Landwirtschaftsinstallation für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit komprimierbaren Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung an den Gewinden“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über die Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Konform zu 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

VERMINDERTE MESSINGNIPPLES MÄNNLICH MÄNNLICH

REDUZIERTER MUFFEN AUS GELBMESSING MIT MÄNNLICHEN UND WEIBLICHEN GEWINDE

VERCHROMTER MESSINGNIPPLES ENTSPRECHEND DEN GÜLTIGEN VORSCHRIFTEN FÜR DIE LEGIERUNG:

UNI EN 12165:11 CW617N für die gespritzten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stange

R18

Gerader Anschluss in drei Teilen mit gewundenen weiblichen-männlichen Anschlüssen zum Bocchettone

Gerader Anschluss in drei Teilen mit gewundenen weiblichen-männlichen Anschlüssen zum Bocchettone. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

Das >B< Oyster-Verbindungsstück von Conex Bänninger ist

einfach aufgebaut, aber vielseitig und effizient

im Einsatz.

Es wird in einer Vielzahl von Anwendungen eingesetzt, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Absperrventilen und ermöglicht schnelle Reparaturen.

Mit dem >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und Ventilen oder weiblichen Gewindeverbindern mit

parallelen Enden gemäß ISO 228-1 hergestellt werden.

Es ist kein Einsatz von Dichtungen wie

Teflonband oder anderen Komponenten erforderlich.

Ein innenliegendes O-Ring aus EPDM garantiert eine

sichere und zuverlässige Verbindung über die Zeit zwischen Rohr und Verbindungsstück, mit

einfacher Handhabung eines Schraubenschlüssels.

REDUZIERTE NIPPLES AUS MESSING SCHWER MIT KONISCHEM GEWINDEN

5143 - VERBINDUNG 3 TEILE GERAD IN GELBEM BRASS, MÄNNLICHE ANSCHLÜSSE

Gerade Verbindung 3 Teile aus gelbem Messing.
• männliche-männliche Anschlüsse

KURZE NIPPLES AUS MESSING

Schraubverbinder aus Messing - Zylindrisches Gewinde

Schraubverbinder aus Messing

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen

Vermeiden Sie übermäßiges Anzugsdrehmoment während der Installation

Material der Verbindungen Messing CW617N-DW

Gewindeköpfe gemäß ISO 228-1

Eisenstücke gemäß EN 12165

Bauteile aus der Stange gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl hergestellt gemäß EN10305;
• Edelstahl hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen, Lackierung sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) erforderlich, um die tatsächliche runde Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden flachen Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heiz- und/oder Kühlsystemen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Durchlüftete Messingnippel OT 58 mit radialem Anschluss ermöglichen

MAXIMALER BETRIEBSDRUCK PN 40 bar

NOMINALDURCHMESSER DN siehe Tabelle

ART DES FLUIDS Wasser, Luft, Alkalien,

Kohlenwasserstoffe, Säuren usw.
