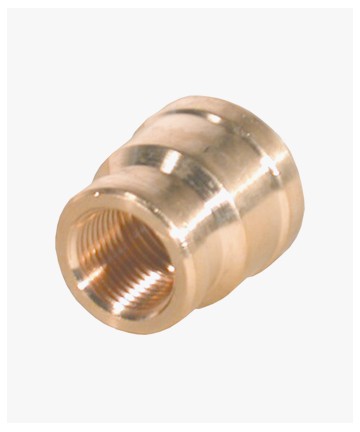

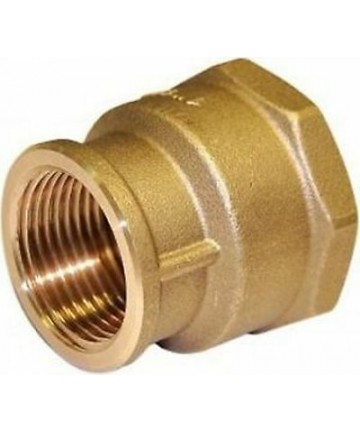

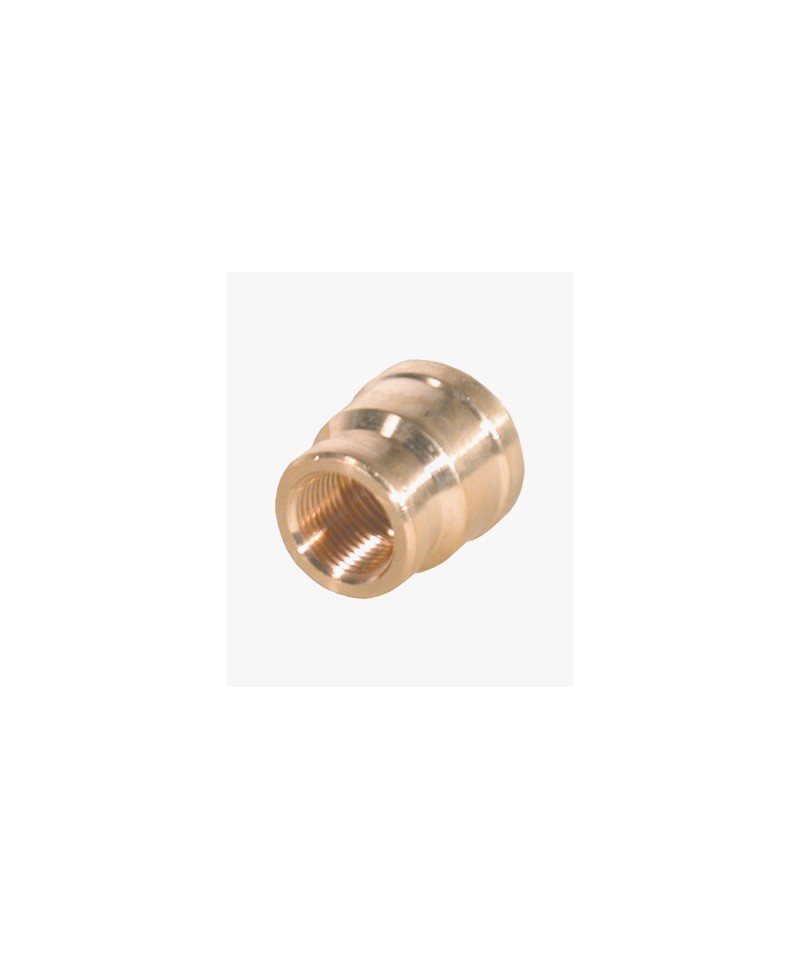

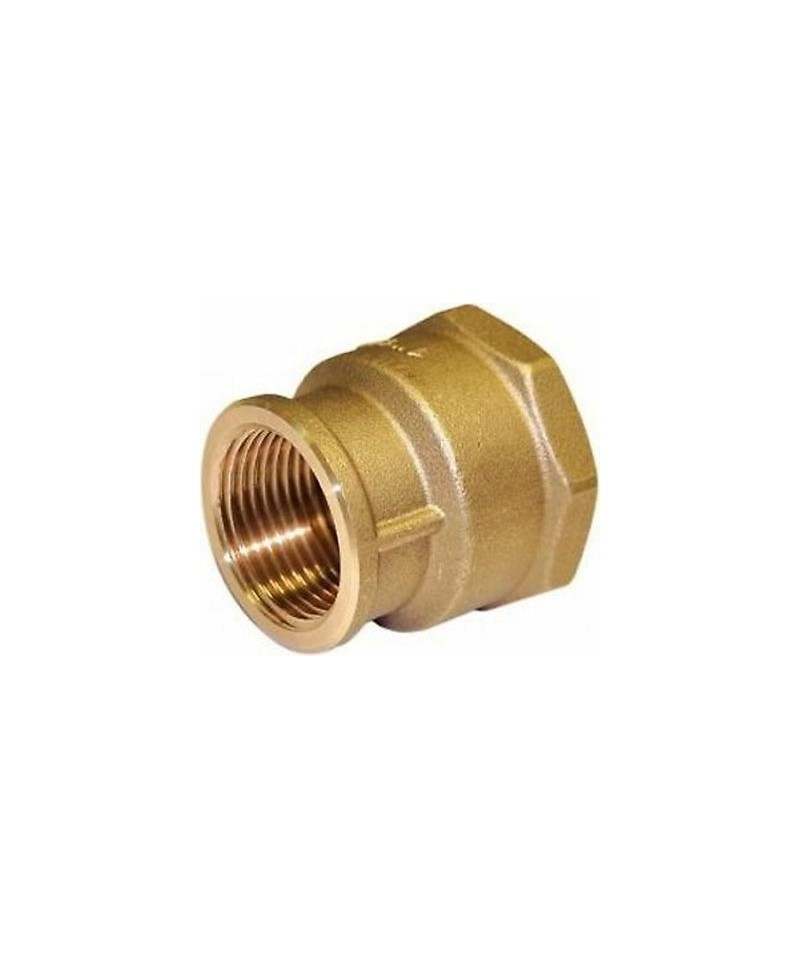

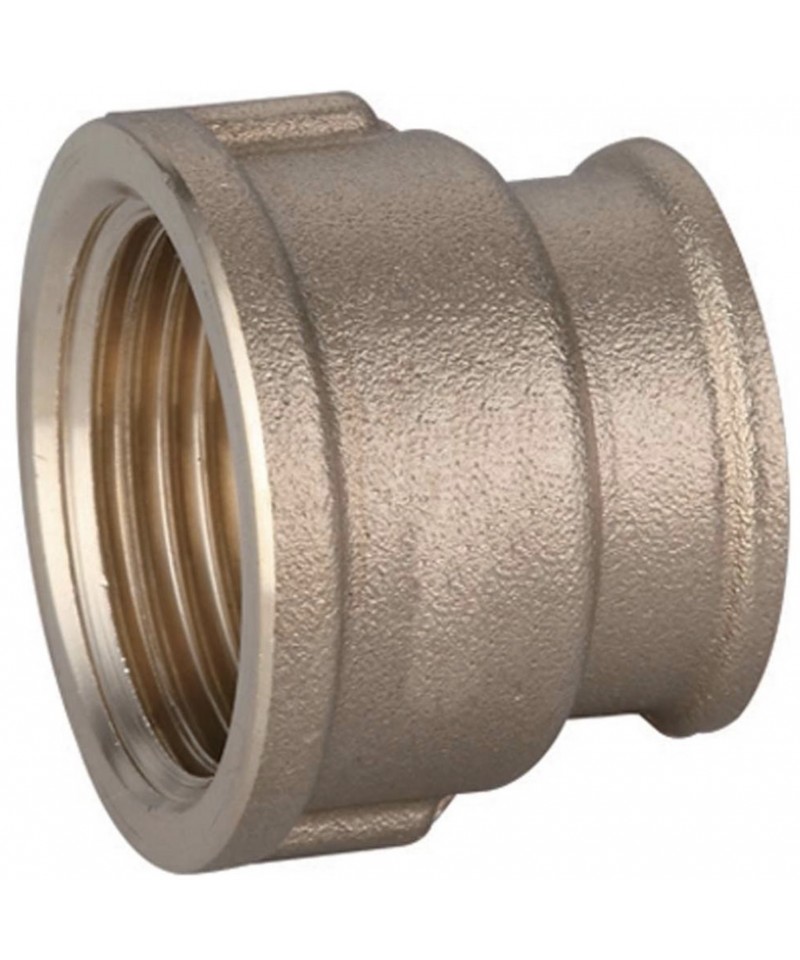

REDUZIERTER MESSING-FF-MUFFE 1.1/4X3/4

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, eignen sie sich für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlblech, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtigkeit: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlägen, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Fall einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Zubehör mit dem schwarzen O-Ring (Elastomer aus EPDM, der der Norm EN 681-1 entspricht) installiert werden.

ANSCHLUSS SCHLAUCHANSCHLUSS MESSING VIERWEG GPL

R19

90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE

90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

2-Wege-Zonenventil (NUR KÖRPER) MOTORIZIERBAR verchromte Kugel mit BOCHETTONIERUNG. • Kugelventilkörper: Messing CW617N • Dichtungen: O-Ring aus EPDM und Sitze aus PTFE • Nenndruck: 16 bar • Maximaler Differenzdruck: 5 bar • Fluidtemperatur: -10°C (mit Frostschutz) bis 100°C • Verwendbare Fluide: Wasser und Wasser mit Glykol • Anschlüsse: männlich-männlich • Gesamtdurchgang

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zuleitung von warmem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen. Die
Gewindeverbindungen der Serien 2600 und 2700
sind für jede Art von Installation
in der Sanitär-, Wohn-, Gewerbe-, Industrie-
und Landwirtschaft geeignet sowie für Heizungs- und
sanitärtechnische* Anlagen und allgemein für jede
nicht korrosive Flüssigkeit.
Produziert vollständig in Italien

VERLÄNGERUNG AUS SCHWEREM CHROMATIERTEM MESSING MALE WEIBLICH

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Verunreinigungen, Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgrattet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

Dichtungsstücke aus Messing mit Verdichtungsmutter. Verwendbar für die Herstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Anwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Abdichtung

Dichtungsstücke [Serie 1N00] sind anpassbar für jede Art von häuslichen, kommerziellen, industriellen, landwirtschaftlichen Installationen für Heizungs- und Sanitäranlagen und im Allgemeinen für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur des thermischen Solarsystems: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Dichtungsstücke entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungsteile für Kupferrohre mit Verdichtungsspitzen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für die dichten Verbindung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in fest installierten Anlagen zur Gewinnung, Behandlung, Beförderung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verzehr bestimmt ist] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

REDUZIERTES NIPPLES AUS MESSING

Messingverlängerung zylindrisches Gewinde

MESSING REDUKTION GELB

VOLLE GEWINDIGE MESSINGSTANGE LÄNGE CM.100

ART.3612 112

Komponierbarer gelber Verteiler mit 3 Abzweigungen. • Gehäuse aus Messing CB770S • Eingang: 1" - 1"1/4 - 1"1/2 - 2" männlich-weiblich • Abzweigungen: 1/2" - 3/4" - 1" weiblich • Abstand der Abzweigungen: 100mm

Verschraubungen mit Messingkegel. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Kraftstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendung für Gas • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installationen für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungsteile für Kupferrohre mit Druckschluss“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren zur Verbindung mit Dichtheit auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Aufnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

Rechtswinkelige chromierte Halterung.

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohr

• Messingkappe

• Doppelte O-Ring-Dichtung auf der Stange

• Metallic-Oberflächenverschluss mit O-Ring-Dichtung

• Vorbehandelte Stange mit Loctite® Dri-Seal® 5061
