Artikel-Nr.: 108210

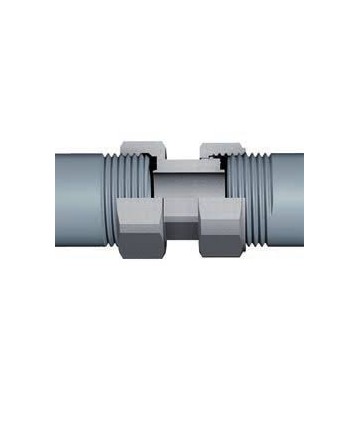

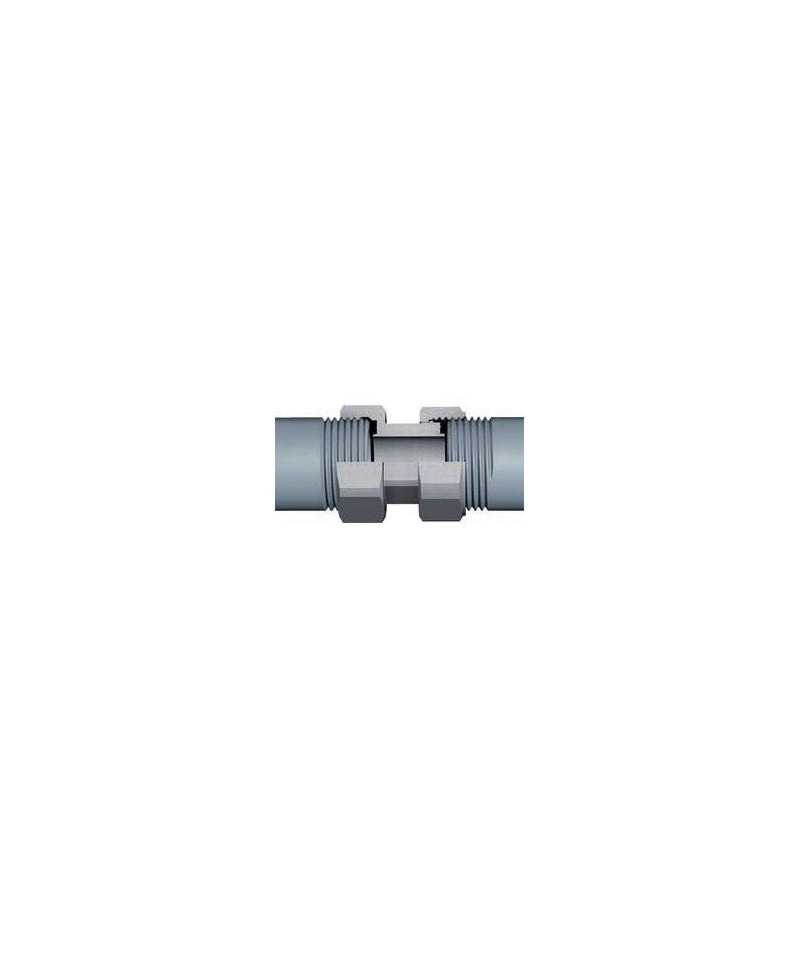

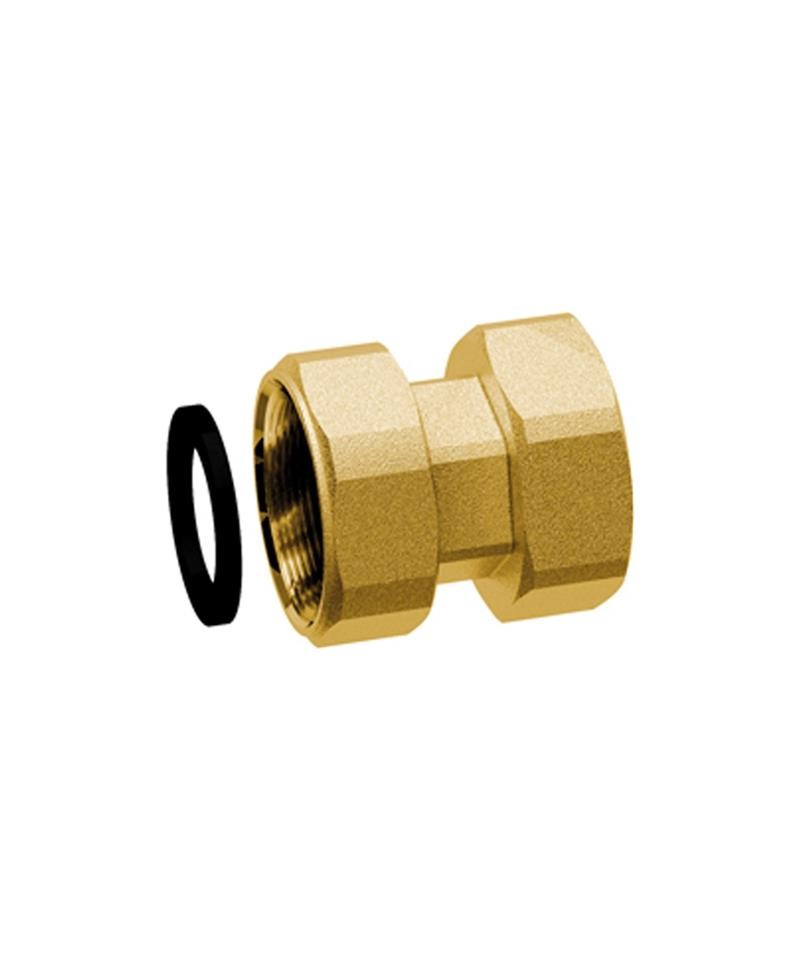

Verbindungselement 2 Teile aus gelbem Messing mit beweglichem Kopf. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verbindungselement 2 Teile aus gelbem Messing mit beweglichem Kopf. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
BUNDFF IN BRASS 90° REDUZIERT MIT ZENTRALREDUZIERUNG
Verschraubungen mit Messingkonus. Verwendbar bei der Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen
Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stangenmaterial hergestellt • Metallische Abdichtung
Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller oder landwirtschaftlicher hydraulischer Installation für Heizungs- und sanitäre Anlagen und im Allgemeinen für jede Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar
Die Verschraubungen entsprechen den Normen UNI EN 1254-2 "Hydraulikverschraubungen für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren zur dichten Verbindung auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über die Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuführung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/UE, 6C Anlage III (RhOS II)
Messing-Schlauchanschluss für GAS METAN DN.14
BICONEN-90°-ECKE AUS CHROMBESCHICHTETEM MESSING 14x14mm
REDUZIERTE VERBINDUNG, WEIBLICHE GEWINDE AUS GELBEM MESSING
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
Lochmessingnippel OT 58 mit radialem Anschluss ermöglichen
MAXIMALER BETRIEBSDRUCK PN 40 bar
NOMINALE NENNDURCHMESSER DN siehe Tabelle
NATUR DER FLÜSSIGKEIT Wasser, Luft, Laugen,
Kohlenwasserstoffe, Säuren usw.
ART.3611 11434
Zusammenbaubarer gelber Verteiler mit 2 Abzweigungen. • Körper aus Messing CB770S • Eingang: 1” - 1”1/4 - 1”1/2 - 2” männlich-weiblich • Abzweigungen: 1/2” - 3/4” - 1” weiblich • Abstand der Abzweigungen: 100mm
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.
Für die Herstellung von sanitärtechnischen Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungselement unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß Norm EN 681-1) installiert werden.
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitärinstallationen mit Wasser, das zum menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, entsprechend der Norm EN 681-1) installiert werden.
VERLÄNGERUNG AUS SCHWEREM CHROMATIERTEM MESSING MALE WEIBLICH
REDUZIERTER VERBINDER MÄNNLICHE UND WEIBLICHE GEWINDE AUS GELBEM MESSING
Unterstützungen zur Befestigung einfacher Sammler,
modular, thermoelectric und multifunktional für
folgende Artikel:
- Art. 7410-7420-7425-7450-7460
- Art. 7475
GERADE DREI-TEILE F/F VERBINDUNG
Verwendbar für die Zuleitung von heißem und kaltem Wasser
in sanitären und Heizungsanlagen.
Die Gewindeverbindungen sind für jede Art der Installation
in wassertechnischen, häuslichen, kommerziellen, industriellen,
landwirtschaftlichen Heizungs- und
sanitäranlagen* anpassbar und generell für jede
nicht korrosive Flüssigkeit geeignet.
DREIECKIGE MESSINGSCHLAUCHANSCHLUSSMUFFE FÜR ERDGAS
DRUCK- UND TEMPERATURGRÄNZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: die Verschraubung nicht bei höheren Temperaturen als den zulässigen für das Rohr verwenden.
Gewinde UNI ISO 7/1
Verschraubung zur Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummi-Dichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummi-Rings ist durch die besonderen Eigenschaften von Polyethylen und dessen Herstellungstechnologie bestimmt.
Der konische Abschnitt passt sich den Toleranzen des Rohres an, einschließlich Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer effektiven Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine spezielle Konfiguration den Toleranzen des Rohres an und gewährleistet eine perfekte Verankerung am Rohr selbst. Für Rohre aus PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Die TOF PE-Verschraubung mit spezieller Verstärkungsbuchse ist geeignet für PE-X-Rohre.
Die TOF-Verschraubung ist als Kompressionsfitting vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde sind nach UNI ISO 7/1.
