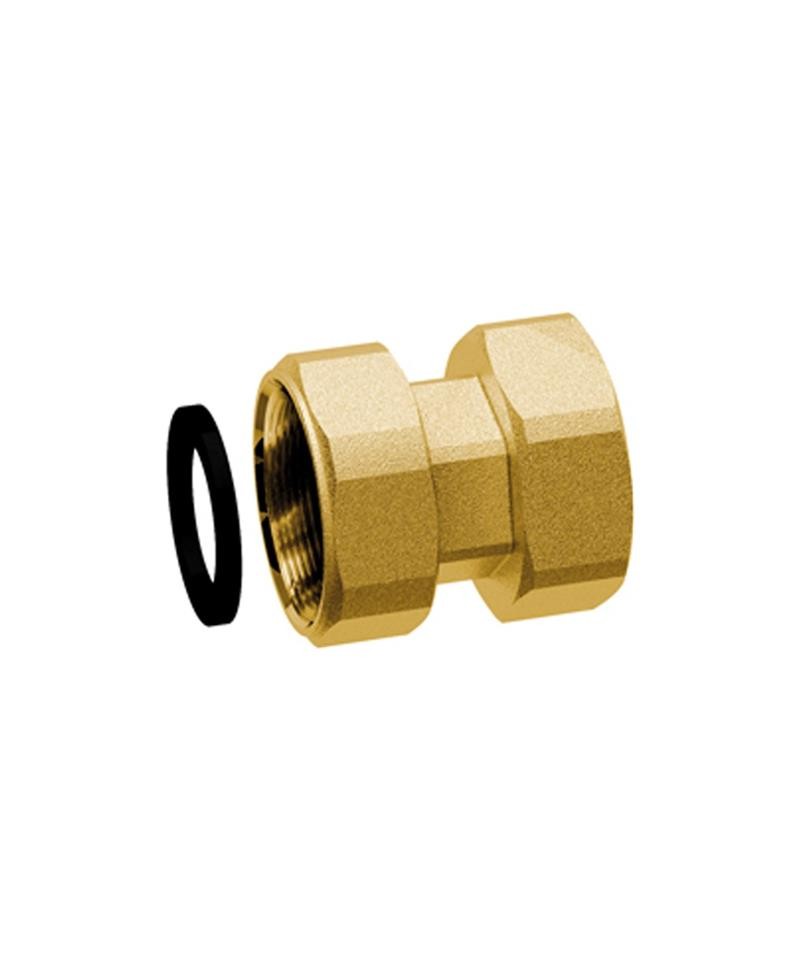

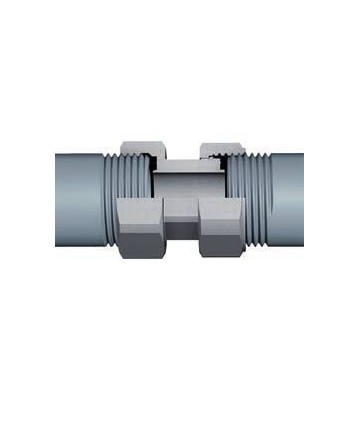

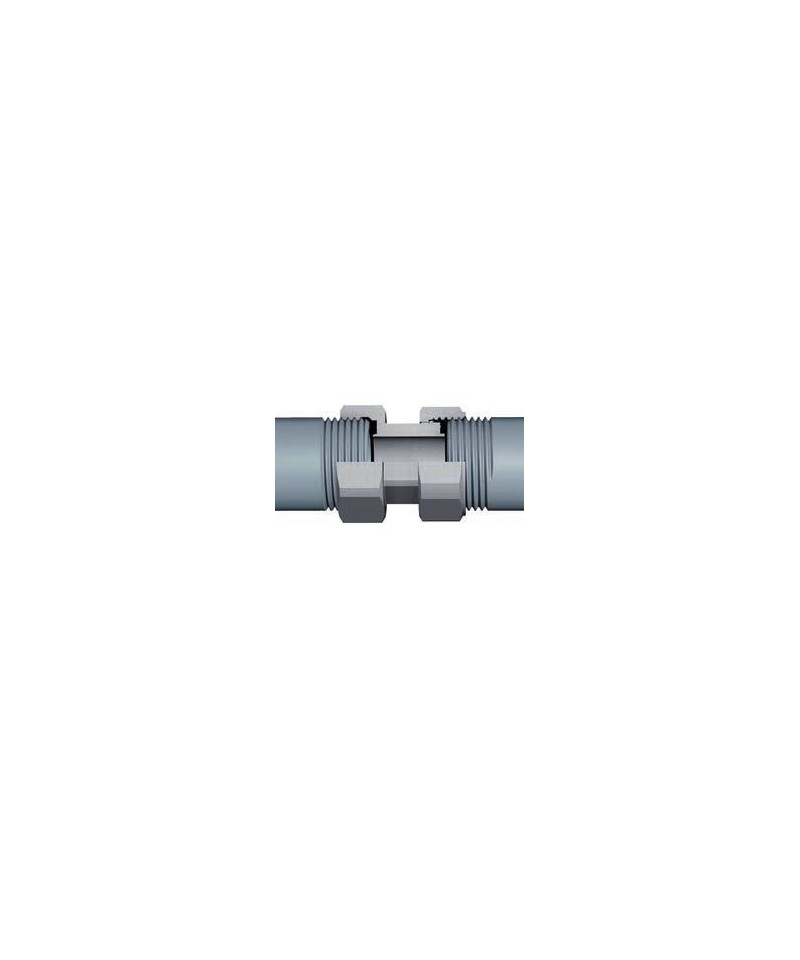

Verbindungsteil 2 Stück FF 1.1/4X1.1/4 Messing gelb mit beweglichem Kappen

90°-Winkel aus schwerem Messing mit konischem Gewinde

MESSINGECK MIT OR MÄNNLICHEM DIAMETER

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in harten (R290), halbharten (R250) und weichgeglühten (R220) metallurgischen Zuständen hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein, und das Rohr sollte innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

MESSINGECK ANGEBRACHT MIT MÄNNLICHEM O-RING

Verschraubungen mit Messinghülsen. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Rohr gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller oder landwirtschaftlicher Sanitärinstallation und für Heizungs- sowie hygienisch-sanitäre Systeme und allgemein für alle Arten von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verbindungselemente sind gemäß der Norm UNI EN 1254-2 "Sanitärverschraubungen für Kupferrohre mit komprimierbaren Enden" konform. Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für Dichtanwendungen bei Rohren". Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verzehr bestimmt ist]. Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6, Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).

MESSINGVERBINDUNG MIT RUNDDICHTUNG MÄNNLICH

• Geeignet für die Installation von Regelventilen und thermoelectric Collectoren

für Heizungsanlagen

• Für die Montage der Kollektoren in der Kiste verwenden Sie die entsprechenden

Bewertungen (Art. 7500 - 7550)

• Befestigung des Deckels durch Druck oder mit Schrauben

KURZE BIEGEFORM AUS MESSING MÄNNLICH WEIBLICH

Messing-Schraubverbindungen - Zylindrisches Gewinde

Messing-Schraubverbindungen

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen

Vermeiden Sie, bei der Installation ein übermäßiges Drehmoment anzuwenden

Material für VerbindungenMessing CW617N-DW

Gewinde lautISO 228-1

Teile aus Formen lautEN 12165

Teile aus Stangen lautEN 12164

Verfügbare Größenvon 1/8” bis 3”

Wasser/Glykol-MischungMaximale Konzentration 50% / 50%

MÄNNLICHE VERLÄNGERUNG AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Bereitstellung von heißem und kaltem Wasser

in sanitärtechnischen* und Heizungsanlagen.I

Die gewinden Anschlüsse der Serien 2600 und 2700

sind für jede Art von Installation

in der Sanitärtechnik, Haushalt, Gewerbe, Industrie,

Landwirtschaft für Heizungs- und

sanitärtechnische* Systeme sowie generell mit jeder

Art von nicht korrosiven Flüssigkeiten anpassbar.

Produkt vollständig in Italien hergestellt

90° BIEGEN AUS SCHWEREM MESSING MIT KONISCHEN GANG

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß der EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß der EN10305;
• Edelstahl, hergestellt gemäß der EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei maximal 95 °C oder von Heizungs- und/oder Kühlsystemen mit einem maximalen Betriebsdruck von 10 bar bei maximal 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

VERCHROME GEBEUGTE 1/2X3/4 MÄNNLICH MÄNNLICH

GELBE BRASS REDUZIERUNG

Exzentrisches vernickeltes Verbindungselement zur Verbindung bei Austausch des Heizkörpers mit Abweichung des Achsabstands. • Anschlüsse: weiblich-männlich

VERCHROMTER MESSINGNIPPPEL ENTSPRICHT DEN GÜLTIGEN VORSCHRIFTEN FÜR DIE LEGIERUNG:

UNI EN 12165:11 CW617N für die gegossenen Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Stangenware

VERLÄNGERUNG MALE MALE AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuleitung von heißem und kaltem Wasser

in sanitärtechnischen* und Heizungsanlagen.I

Die gewindeformenden Verbindungen der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

in der Sanitär-, Wohn-, Gewerbe-, Industrie-,

Landwirtschaft für Heizungs- und

sanitäre* Anlagen und allgemein mit jeder

Art von nicht korrosiver Flüssigkeit.

Produkt vollständig in Italien hergestellt
