Artikel-Nr.: 436600

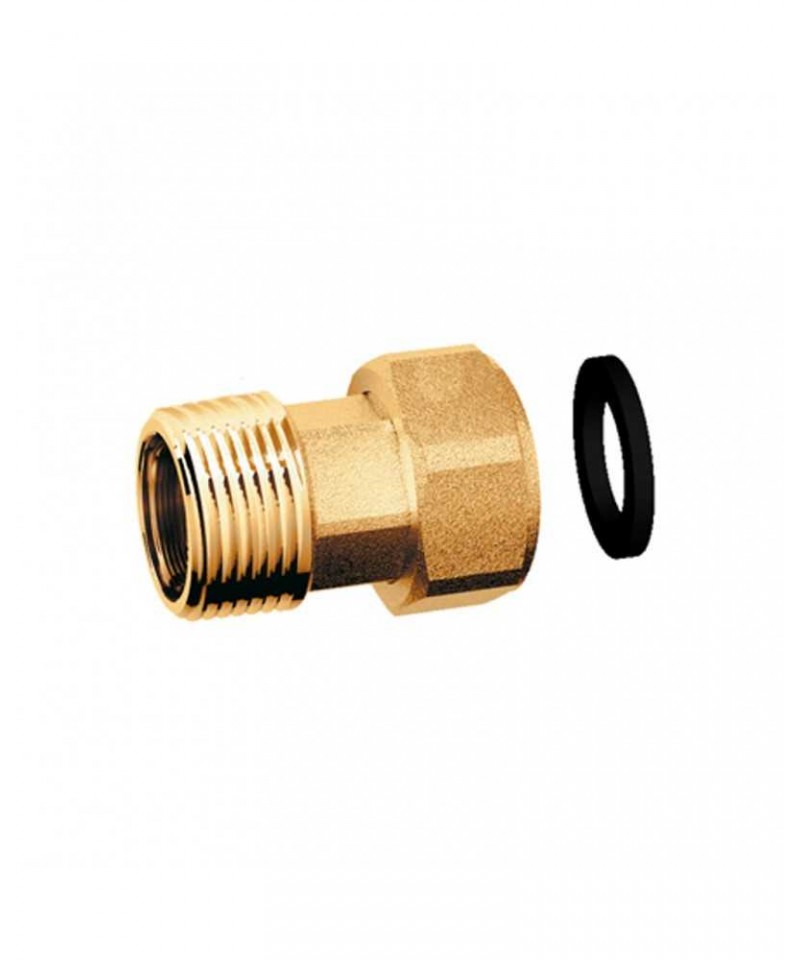

Verbindungsstück aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: männlich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
Referenz: 187200
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verbindungsstück aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: männlich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
Referenz: 187200
MÄNNLICHE MÄNNLICHE SCHIEBE MIT LANGEM GEWINDE
Dichtungsset aus Gummi zur Kompression für Kupferrohre.
- Führungsring aus Messing
- Monoconus aus Gummi
- Verschlussring aus Messing
- verchromte Kappe mit Gewinde 24x19
Männlicher Stopfen aus Messing erhältlich in den Größen von 1/8 bis 3 Zoll
Gewinde gemäß BSEN ISO 228-1 und 1254-4
Geeignet für die Verbindung mit Materialien aus EN 12165, CW617N und CW617N EN12164
Kupplungen mit Messingverjüngung. Verwendbar für die Errichtung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasnutzung • Mutter direkt aus einer Stange gefertigt • Metallische Dichtheit
Die Druckverschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen sowie allgemein für jede Art von nicht korrosiven Flüssigkeiten.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar
Die Verbindungen entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungselemente für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für dichte Verbindungen auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Verordnung über die Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II)
R18
Gerader Anschluss in drei Teilen mit gewundenen weiblichen-männlichen Anschlüssen zum Bocchettone
Gerader Anschluss in drei Teilen mit gewundenen weiblichen-männlichen Anschlüssen zum Bocchettone. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.
Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.
Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).
Technische Mitteilung
0568IT
Verschraubungen mit Messingverjüngung. Verwendung für die Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) sowie von Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasverwendung • • Mutter direkt aus der Stange gefertigt • Metallische Abdichtung.
Die Schmiedeverbindungen [Serie 1N00] sind anpassbar für jede Art von Haushalts-, Gewerbe-, Industrie- und Landwirtschaftsanlage für Heizungs- und Sanitärsysteme und generell mit jeder Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur thermisches Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Verbindungen entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungselemente für Kupferrohre mit Druckverbindungen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für dichte Verbindung" • Die verwendeten Materialien entsprechen der Ministerialverordnung Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Einrichtungen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Verbrauch bestimmt ist] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RoHS II).
Die Messingkompressionsfittings mit Spitze sind für die Herstellung von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) sowie von Brennstoffen geeignet.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Sechskantmutter direkt aus einem Stab gefertigt • Metallische Abdichtung
Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von Sanitärinstallation im Wohn-, Gewerbe-, Industrie- und Agrarbereich für Heizungs- und Sanitäranlagen und allgemein für jede Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar
Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Fittings für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für Dichtverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II)
gebohrte Messing-Nippel OT 58 mit radialem Anschluss erlauben
MAXIMALER BETRIEBSDRUCK PN 40 bar
NOMINALDIAMETER DN siehe Tabelle
NATURE DES FLUIDS Wasser, Luft, Alkalien,
Kohlenwasserstoffe, Säuren usw.
MESSINGVERBINDUNG MIT RECHTEM MALE
Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohrs, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Dellen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche Kreisform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.
Für die Ausführung von Sanitärinstallationen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
Schwere Messing-Manschette für männliche Anschlüsse
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungsbauteile ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Einkerbungen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von innenliegenden Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
Messing gebogener Schlauchanschluss für Erdgas DN.14
Thermostatisches Steuergerät mit integriertem Flüssigkeitssensor für die thermostatgeregelten Ventile FAR.
• Einstellbereich von 7° bis 28° C.
• Frostschutzposition
• Möglichkeit der Verriegelung auf den gewünschten Wert
• Begrenzung des Einstellbereichs
• Schnellanschluss am thermostatgeregelten Ventil
Keymark-zertifiziert - Entspricht EN215 in Kombination mit den Ventilkörpern ART.1620 12 und ART.1640 12
Verschraubungen mit messingverzinkter Tasse. Einsetzbar im Bau von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) sowie Brennstoffen.
Geeignet für Kupferrohr und Stahlrohr • Verwendbar für Gasbetrieb • • Mutter direkt aus einem Stab gefertigt • Metallische Dichtheit
Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation sowie in Heizungs- und Sanitäranlagen und generell für jede Art von nicht korrosiven Flüssigkeiten.
Maximal Betriebstemperatur: 120 °C • Betriebstemperatur im solarthermischen System: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Druckverschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindung“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuführung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II)
DREIECKIGE MESSINGSCHLAUCHANSCHLUSSMUFFE FÜR ERDGAS
