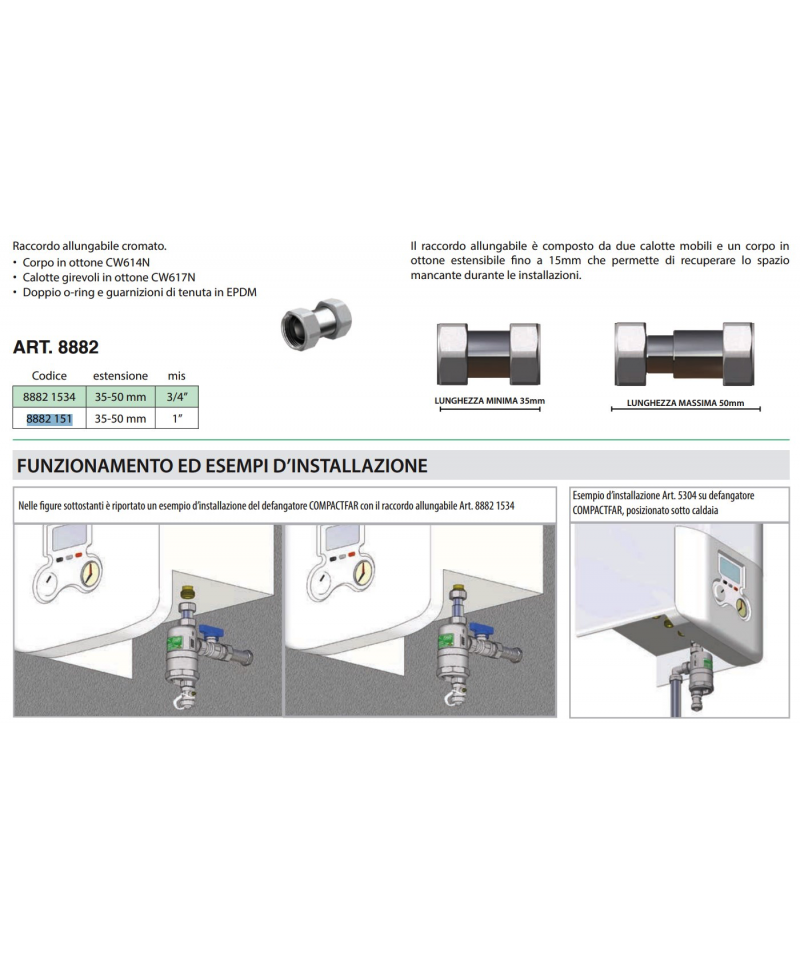

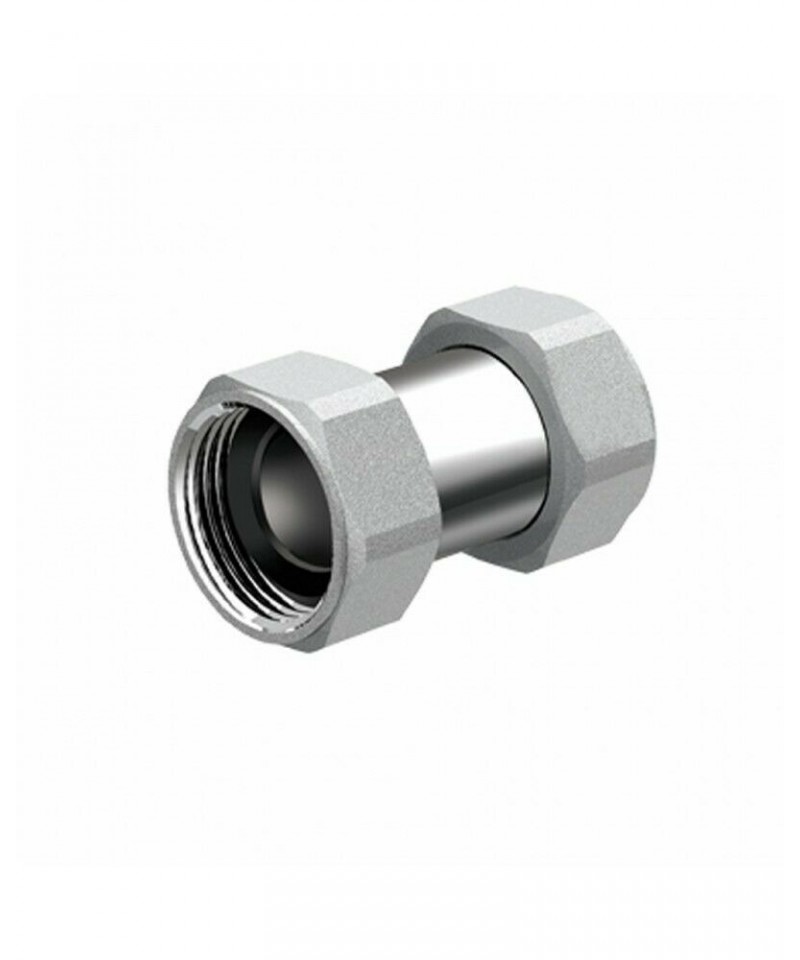

VERLÄNGERBARE UNTERSTÜTZUNG FAR 1" FF AUSZIEHBAR VON mm 35*50

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Umgebungstemperatur; für andere Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei Temperaturen, die für den Schlauch nicht zulässig sind.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und dessen Produktionstechnologie bedingt.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und dient als Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Verbinder mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Verbinder wird als Kompressionsfitting Typ A eingestuft, gemäß der Norm EN1254-3. Die Gewinde sind gemäß UNI ISO 7/1.

Dichtungskit aus Gummi zur Kompression für Kupferrohr.

- Rohrrutsche aus Messing

- Monokonus aus Gummi

- Ringschraube aus Messing

- verchromte Kappe Gewinde 24x19

MULTIFAR - Komponierbarer verchromter Verteiler mit 2 Abzweigungen für Anlagen 3850 34

sanitär oder Heizung mit manuellen Absperrungen. Jede Absperrung ist ausgestattet mit

einem Handrad mit zwei bedruckten Scheiben, mit denen es möglich ist,

den Anschluss, der mit jeder einzelnen Abzweigung verbunden ist, zu identifizieren.

• Gehäuse aus Messing CB753S

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohr

• Seitenanschlüsse: 3/4” - 1” männlich-weiblich

• Abstand der Abzweigungen: 45mm

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsbauteile ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Einkerbungen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von innenliegenden Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die effektive runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

SCHWERES MESSINGVERLÄNGERUNG männlich-weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmessern

3-Wege-Zonenventil (NUR GEHÄUSE) MOTORISIERBAR verchromt mit Kugel-Gewinde. • Ventilelement aus Messing CW617N • Dichtungen: O-Ring aus EPDM und Sitz aus PTFE • Nenn-Druck: 16 bar • Maximale Differenzdruck: 5 bar • Fluid-Temperatur: -10°C (mit Frostschutz) bis 100°C • Verwendbare Fluide: Wasser und Wasser mit Glykol • Anschlüsse: männlich-männlich • Gesamtdurchgang

FAIRBEG 3/4 MF TECO

MESSINGVERBINDUNG MIT RECHTEM MALE

Beschreibung

Dielektrische Verbindungen zum Anschluss von Rohren aus verschiedenen Metallen, um Korrosionsrisiken aufgrund von Wandströmen oder elektrolytischen Phänomenen zu vermeiden.
Verwendung für Wasser, Benzin, Kerosin, Mineral- und Pflanzenöle

Technische Eigenschaften

• Körper aus verzinktem Stahl mit Anschluss F und aus Messing mit Anschluss M. PN12.
• Maximale Temperatur: 110°C bei 10 bar.
• Elektrische Isolierung bis zu 600 V mit trockenem Rohr.
• Exklusives Isolierelement Watts GA1425
• Für Zertifizierungen siehe angehängte PDF

Verbindungsglied 2 Teile aus gelbem Messing mit beweglichem Deckel. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit hohem Kohlenstoffgehalt gemäß EN 10305;
• Edelstahl gemäß EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Fall der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM entsprechend der Norm EN 681-1) installiert werden.

Verlängerte Messingverbindung in drei Teilen, ideal für Kisten und Behälter.

MANSCHETTE AUS BRASS MF REDUZIERT

TECHNISCHE INFORMATIONEN

Verwendbar für die Zu- und Ableitung von warmem und kaltem Wasser

in sanitären Wasseranlagen* und Heizungsanlagen. Die

gewindeverbundenen Fittings sind anpassbar für jede Art von

Hydraulikinstallation, privat, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

sanitäranlagen* und allgemein für jede

Art von nicht korrosiver Flüssigkeit.

VERBINDUNGS-KREUZ AUS SCHWEREM BRASS

Männlicher Stopfen aus Messing. Erhältlich in Größen von 1/8 bis 3 Zoll.

Gewinde gemäß BSEN ISO 228-1 und 1254-4 hergestellt.

Geeignet für die Verbindung mit Materialien gemäß EN 12165, CW617N und CW617N EN12164.
