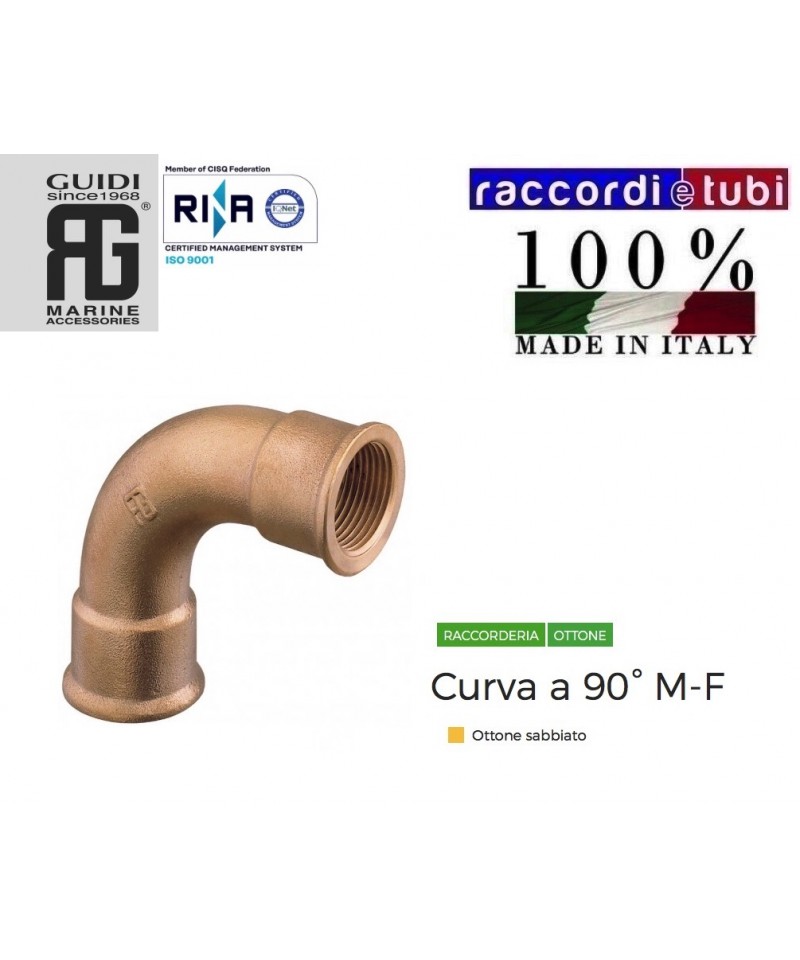

BRASS 90° ELBOW FF 1"

FAIRBEG 3/4 MF TECO

SCHLAUCHHALTER MESSING M.1/8X6

Kompressionsfittings mit Messingkonus. Verwendbar für die Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (heiß und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation sowie für Heizungsanlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 "Hydraulische Fittings für Kupferrohre mit Kompressionsanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren zur dichten Verbindung über das Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

Beschreibung

Dielektrische Verbindungen zur Verbindung von Rohrleitungen aus verschiedenen Metallen, um die Risiken von Korrosion durch Streuströme oder elektrolytische Phänomene zu beseitigen.
Verwendung für Wasser, Benzin, Kerosin, Mineral- und Pflanzenöle.

Technische Eigenschaften

• Gehäuse aus verzinktem Stahl mit F-Anschluss und Messing mit M-Anschluss. PN12.
• Maximale Temperatur: 110°C bei 10 bar.
• Elektrische Isolation bis zu 600 V mit trockenem Rohr.
• Exklusives isolierendes Element Watts GA1425.
• Für Zertifizierungen siehe angehängte PDF

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als für das Rohr erlaubt.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Befestigungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Befestigungsring (kunststoff oder metallisch). Die spezielle Form des Gummirings ist auf die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie zurückzuführen.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtung dank seines proportionalen Widerstands und wird zu einer soliden Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet ein perfektes Festziehen am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Der TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Fitting ist als Kompressionsfitting vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

90° REDUZIERTER WEIBLICHER BRASS-ECKE

VERCHROMTE MESSINGSCHRAUBE 1/2''

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und annealiert (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit zurückgeglühten Kupferrohren (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachunterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, die für den menschlichen Verzehr bestimmt sind (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

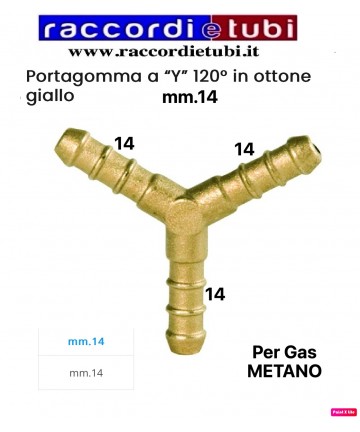

DREIECKIGE MESSINGSCHLAUCHANSCHLUSSMUFFE FÜR ERDGAS

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinde von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weich (R220) produziert wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN 10305 produziert wird;
• Edelstahl, das gemäß EN 10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschnitten, Ablagerungen, Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten plana Scheibe bestätigt wird.

Für die Durchführung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

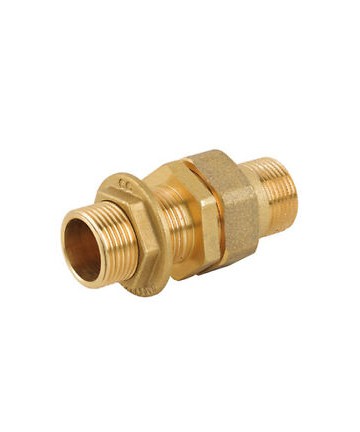

Dreiteiliges, verlängerter Messinganschluss, ideal für Kisten und Tanks

MESSINGBIEGEN MIT MALE O-RING DIAMETER

Gerade Verbindung, gewinde WEIBLICH, aus Messing, mit Anschluss für Adapterrohr aus Kupfer, Kunststoff oder PEX.

90° Bogen aus schwerem Messing mit konischem Gewinde von der Firma GUIDI

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl nach EN 10305;
• Edelstahl nach EN 10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsröhrchen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Kompressionsfittings mit Messingkonus. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Warm- und Kaltwasser sowie Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher sanitärtechnischer Installation sowie für Heizungsanlagen und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulikfittings für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren zur Dichtung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung betreffend Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Trinkwasser verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)
