Artikel-Nr.: 021085

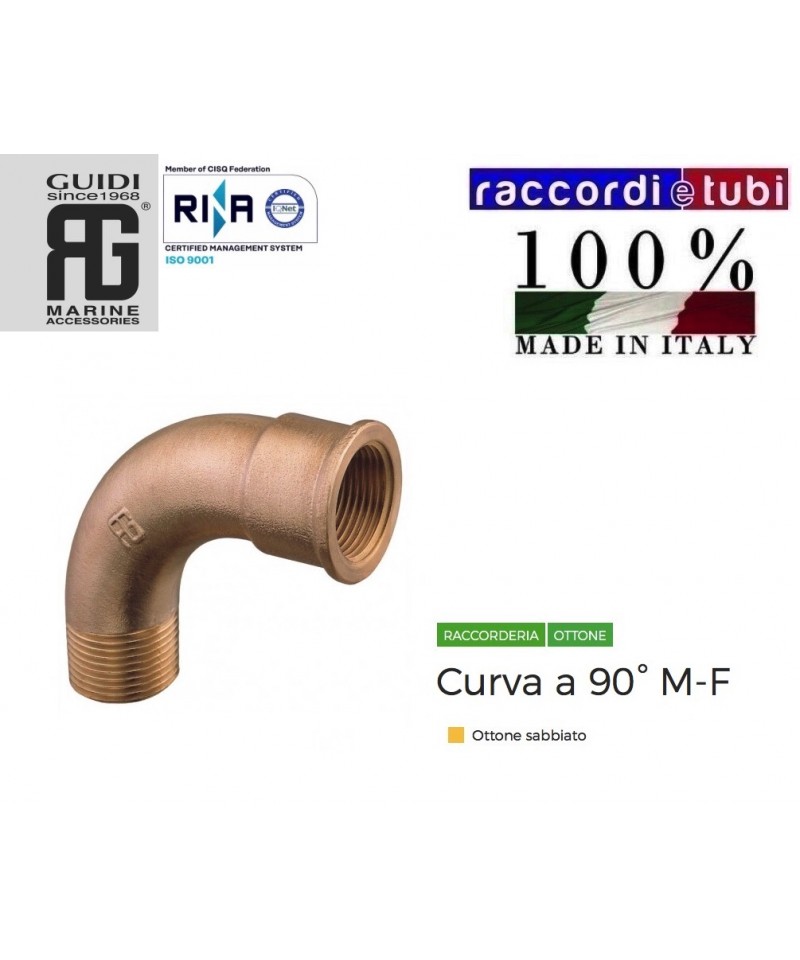

90° Bogen aus schwerem Messing mit konischem Gewinde von der Firma GUIDI
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
90° Bogen aus schwerem Messing mit konischem Gewinde von der Firma GUIDI
Massiver messing männlicher Schlauchanschluss
DREHVERBINDUNG AUS MESSING MIT DREI WEIBLICHEN GÄNGEN
TE IN BRASS FF 90° IN BRASS REDUZIERT MIT REDUZIERUNG IN DER MITTE
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Rillen, Schmutz, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten des mitgelieferten Unterlegscheiben bestätigt wird.
Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
VERCHROMTE MESSINGMANSCHETTE MF 1.1/4X1.1/2
Der Adapter >B< Oyster von Conex Bänninger ist
einfach im Design, aber vielseitig und effizient
in der Anwendung.
Er wird in einer Vielzahl von Anwendungen eingesetzt, darunter
die Installation von Kugelhähnen, Heizkörperventilen
und Schiebern und ermöglicht schnelle Reparaturen.
Mit >B< Oyster können
Verbindungen zwischen Kupfer- und Edelstahlrohren
und Ventilen oder gewindegebundenen Fittings mit
parallel nach ISO 228-1 hergestellten Enden
realisiert werden.
Die Verwendung von Dichtungen wie
Teflonband oder andere Komponenten ist nicht erforderlich.
Ein internes O-Ring aus EPDM gewährleistet eine sichere
und zuverlässige Verbindung über die Zeit zwischen Rohr und Adapter, mit
dem einfachen Anziehen mit einem Schraubenschlüssel.
MESSINGMANSCHETTE FF SCHWER MIT KONISCHEN GEWINDE
Verchromter thermostatischer Winkelventil rechts.
• Wechselbare Verbindung für Kupfer-, Kunststoff- und Mehrschichtrohr
• Einfache System zur Entnahme des Ventilgriffs
• Edelstahlstift mit doppelt O-Ring-Dichtung
• Verstärkte Rückholfeder und flacher Verschluss
• Vorbehandelte Abdeckung mit Loctite® Dri-Seal® 5061
370X310X82 mm
KUNSTSTOFFDECKEL
Einbaukasten für zivile Wasser-Heizungsanlagen. Die beiden Kollektoren ermöglichen den Anschluss an die Heizung, die Küche und Wasserhähne, während die zwei Sicherheitsventile den Gas- oder Wasserfluss jederzeit im Notfall stoppen können. Der Deckel ist umkehrbar und mit Belüftungsöffnungen ausgestattet. Der House Box ohne Kollektoren oder Ventile wird mit Montageschienen geliefert.
DRUCK- UND TEMPERATURGRANZEN
max. Temperatur: von 5°C bis 80°C
max. Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1
Verbindungselement, das den Anschluss von Polyethylen-Rohren mit geringer oder hoher Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten und unmittelbarsten. Es besteht aus nur zwei Elementen: einer konisch geformten Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den spezifischen Eigenschaften von Polyethylen und dessen Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird ein valides Gegenstück zum mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für PE 100 Rohre und Gasleitungen ist eine interne Verstärkung (Röhre) verfügbar, die das Rohr versteift. Die TOF PE Verbindung mit einem speziellen Verstärkungsrohr eignet sich für PE-X Rohre.
Die TOF Verbindung ist gemäß der Norm EN1254-3 als A-Typ Kompressionsverbindung klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Verschraubungen mit messing-gewindetem Anschluss. Verwendbar für die Herstellung von Anlagentechnik zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Eignet sich für Kupfer- und Stahlrohre • Nutzbar für Gas-Installationen • • Mutter direkt aus einem Stab gefertigt • Metallische Dichtung.
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Wasserinstallation sowie für Heiz- und Sanitäranlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit kompakten Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Rohrgewinde für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung über Materialien und Objekte, die in festen Systemen zur Erfassung, Behandlung, Förderung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen.] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).
Schwere Messing-Gartenschlauchanschluss für weibliche Verbindung
Die Verbindung >B< Oyster von Conex Bänninger ist
einfach konzipiert, aber vielseitig und effizient
in der Anwendung.
Sie wird in einer Vielzahl von Anwendungen eingesetzt, darunter
die Installation von Kugelhähnen, Heizkörperventilen
und Absperrventilen und ermöglicht schnelle Reparaturen.
Über >B< Oyster können
Kopplungen zwischen Kupfer- und Edelstahlrohren
sowie weibliche Gewindehähne oder -verbindungen mit
parallelen Anschlüssen gemäß ISO 228-1 hergestellt werden.
Es ist keine Verwendung von Dichtelementen wie
PTFE-Band oder anderen Komponenten erforderlich.
Ein internes O-Ring aus EPDM gewährleistet eine sichere
und zuverlässige Verbindung über die Zeit zwischen Rohr und Verbindung, mit
dem einfachen Anziehen eines Schraubenschlüssels
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle einer Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Ausführung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
REDUZIERTE VERBINDUNG, WEIBLICHE GEWINDE AUS GELBEM MESSING
SCHNELLE VERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push
KRONOS PUSH
VERBINDUNG/MÄNNLICH
