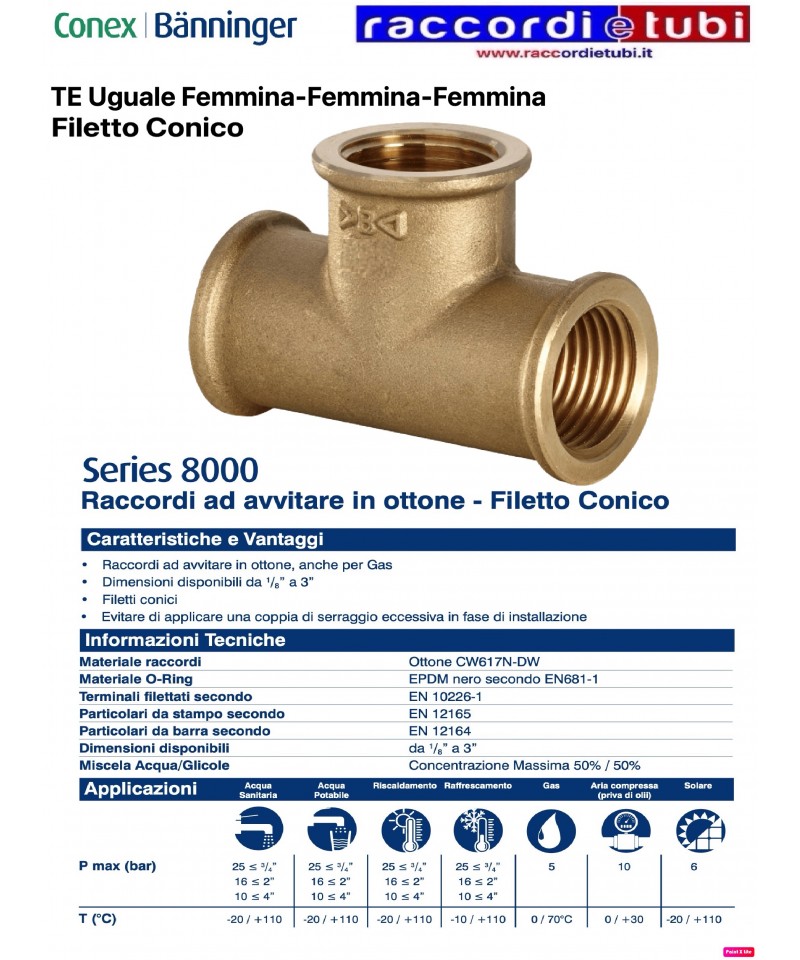

TE MESSING KONISCHE GEWINDE 3/8 IBP

MESSINGNIPPSEL VOLLGEWINDT

Verchromte Wandverschraubung mit Außengewinde. • Körper aus geprägtem Messing CW617N • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Verbundrohre

BICONO MASCHIO 1/2''x10mm FIL.20mm

DRUCK- UND TEMPERATURGRANZEN
max. Temperatur: von 5°C bis 80°C
max. Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

Verbindungselement, das den Anschluss von Polyethylen-Rohren mit geringer oder hoher Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten und unmittelbarsten. Es besteht aus nur zwei Elementen: einer konisch geformten Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den spezifischen Eigenschaften von Polyethylen und dessen Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird ein valides Gegenstück zum mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für PE 100 Rohre und Gasleitungen ist eine interne Verstärkung (Röhre) verfügbar, die das Rohr versteift. Die TOF PE Verbindung mit einem speziellen Verstärkungsrohr eignet sich für PE-X Rohre.

Die TOF Verbindung ist gemäß der Norm EN1254-3 als A-Typ Kompressionsverbindung klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Verchromter exzentrischer Anschluss für die Verbindung im Falle des Austauschs des Heizkörpers mit Veränderung des Abstands. • Anschlüsse: weiblich-männlich

90° ECKPASSEND AUS SCHWEREM BRASS MIT KONISCHEN GEWINDE

Differenzial-By-Pass-Ventil rechteckig. • Gehäuse aus Messing CW617N • Anschlüsse: 3/4" M-F • Einstellung: 0,1 - 0,6 bar • Schutz- und Einstellhaube

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Kupferlegierungen;
• Baustahl, der gemäß EN10305 hergestellt wurde;
• Edelstahl, der gemäß EN10312 hergestellt wurde.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt steht, muss frei von Kratzern, Abschürfungen, Verunreinigungen, Beschichtungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den effektiven Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungselement unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

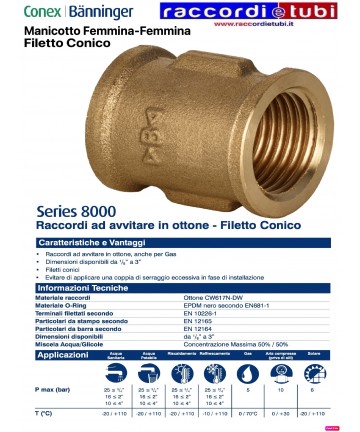

Messingmuffe mit Innengewinde

Verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4 gefertigt

Geeignet zur Verbindung mit Materialien, die gemäß EN 12165, CW617N und CW617N EN12164 hergestellt sind

Flache Gegenmutter aus Messing

BIEGUNGIDOSEN AUS SCHWEREM MESSING, MÄNNLICH, VON DER FIRMA GUIDI

VERCHLUSS-MESSING CHROM VERGÜTET WEIBLICH 1''

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, eignen sie sich für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlblech, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtigkeit: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschlägen, Schmutz, Lackierung sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Fall einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Zubehör mit dem schwarzen O-Ring (Elastomer aus EPDM, der der Norm EN 681-1 entspricht) installiert werden.

Verchromte Halterung für Squadra.

• Anschluss für Eisenrohr

• Messingkappe

• Doppelte Dichtung O-Ring am Stab

• Metallstopfen mit O-Ring-Dichtung

• Vorgeschmierte Stopfen mit Loctite® Dri-Seal® 5061

Verchromter thermostatischer Winkelventil rechts.

• Wechselbare Verbindung für Kupfer-, Kunststoff- und Mehrschichtrohr

• Einfache System zur Entnahme des Ventilgriffs

• Edelstahlstift mit doppelt O-Ring-Dichtung

• Verstärkte Rückholfeder und flacher Verschluss

• Vorbehandelte Abdeckung mit Loctite® Dri-Seal® 5061

MESSINGMUTTER 1,1/2X1,1/4 Männlich Weiblich mit Anschlag
