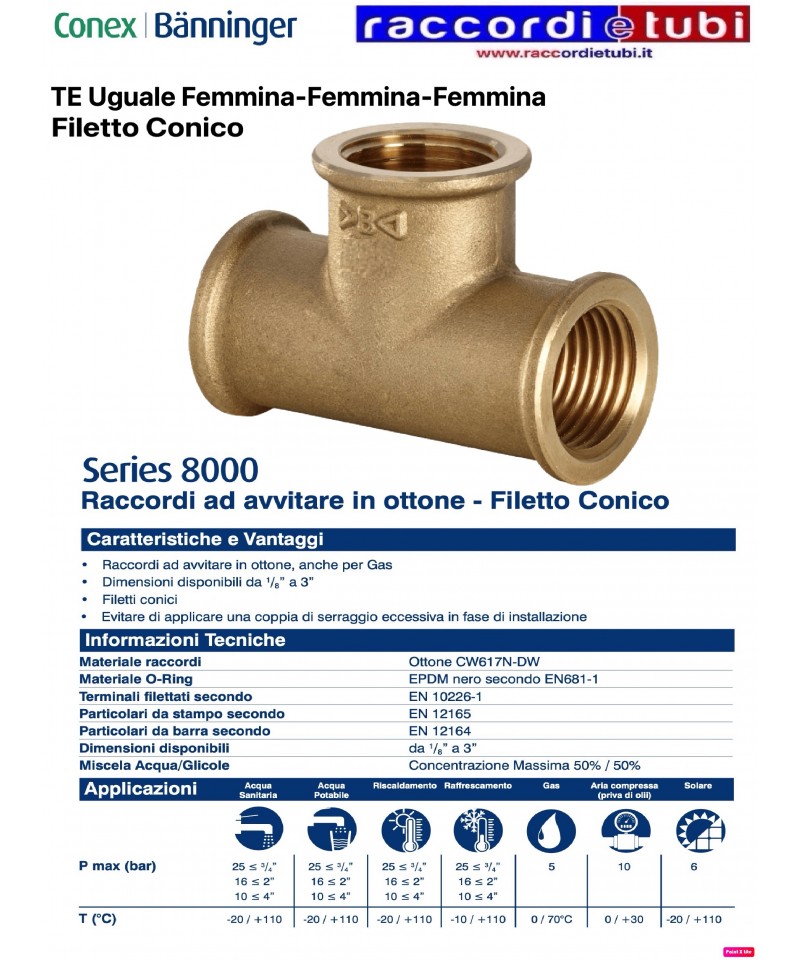

TE OTTONE FILETTO CONICO 3/8 IBP

GOMITO CORTO IN OTTONE FEMMINA FEMMINA

Raccordi ad avvitare in ottone - Filetto Cilindrico

Raccordi ad avvitare in ottone

Dimensioni disponibili da 1/8” a 3”

Filetti cilindrici

Si raccomanda l’utilizzo di sigillanti anaerobici o teflon

Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Materiale raccordi Ottone CW617N-DW

Terminali filettati secondo ISO 228-1

Particolari da stampo secondo EN 12165

Particolari da barra secondo EN 12164

Dimensioni disponibili da 1/8” a 3”

Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/FEMMINA

I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.

Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.

Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.

Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.

Caratteristiche dei raccordi Kronos Push:

1. Filettatura UNI ISO 7/1
2. Corpo ad alta sicurezza e inserimento rapido e profondo
3. Guarnizione conica autoadattante con elevata superficie di contatto per ACQUA e GAS
4. Anello di guida brevettata
5. Alta tenuta sul tubo
6. Montaggio ad innesto rapido del tubo con ghiera di fissaggio

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

MANICOTTO OTTONE SCORREVOLE DI RIPARAZIONE PE*PVC 25X25

 NIPPLE IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:

UNI EN 12165:11 CW617N per i particolari stampati

UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra

PROLUNGA OTTONE PESANTE maschio femmina

Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri

GOMITO OTTONE CROMATO BICONO 3/8X10 F.

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

NIPLES IN OTTONE TUTTO FILETTATO

GHIERA OTTONE 3/4x1" MASCHIO FEMMINA CON BATTUTA

GOMITO IN OTTONE FEMMINA FEMMINA A 90° RIDOTTO

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

GOMITO IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:

UNI EN 12165:11 CW617N per i particolari stampati

UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

RACCORDO CROCE IN OTTONE PESANTE

RACCORDO PORTAGOMMA  AOTTONE TRE VIE PER METANO
