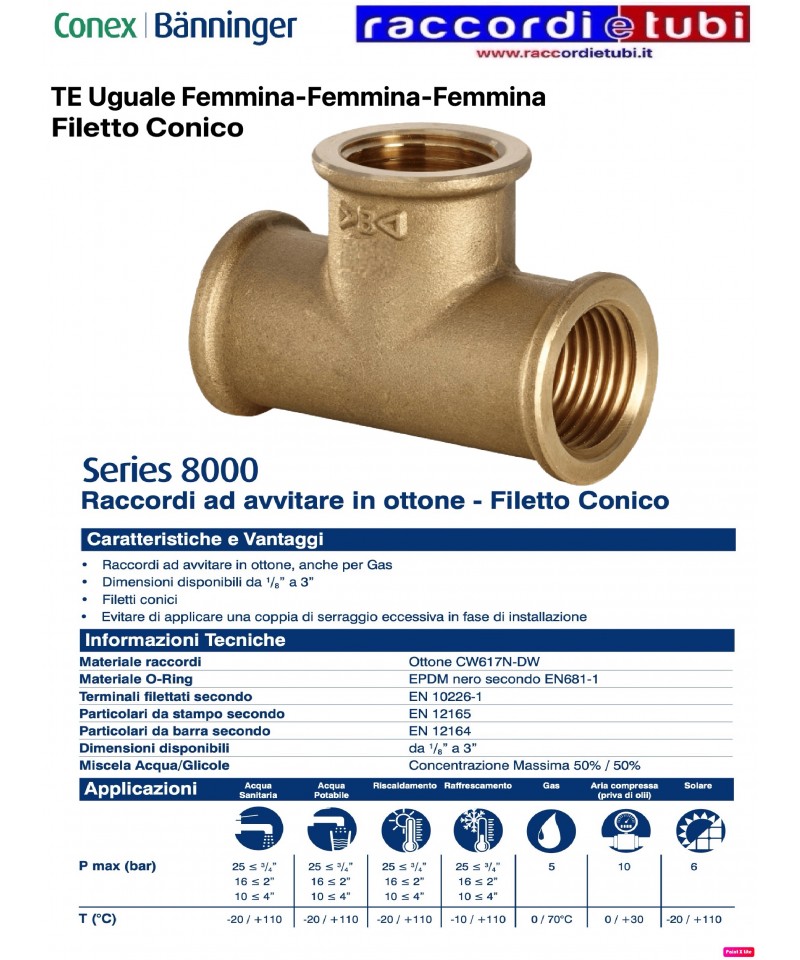

TE MESSING KONISCHES GEWINDE 1/2 IBP

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Zimmertemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, garantiert eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird zu einer validen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das Fitting TOF PE mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das Fitting TOF ist gemäß der Norm EN1254-3 als Kompressionsgelenk vom Typ A klassifiziert. Die Gewinde sind gemäß UNI ISO 7/1.

MESSING SCHRAUBENSTÜCK HERR, BESTEHEND AUS DREI TEILEN, METALLISCHER KONISCHE HALTERUNG DREHBAR

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz, Lackierungen sein und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen Rohrdurchmesser wiederherzustellen und zu gewährleisten, was durch die reibungslose Bewegung der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Messing-Mutter verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde gefertigt nach BSEN ISO 228-1 und 1254-4

Geeignet zur Verbindung mit Materialien, die nach EN 12165, CW617N und CW617N EN12164 hergestellt sind

Inspektionsbox aus Kunststoff „ALLES“.

• Möglichkeit zur Unterbringung der Sammler mit den passenden Halterungen

( Art. 7500 - 7550 )

• Befestigung des Deckels mit Schrauben

• Nicht geeignet für die Installation von thermoelectricen Sammlern

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Dellen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser für den menschlichen Verbrauch, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei maximal 95 °C oder für Heizungs- und/ oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei maximal 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

VERCHROMMTE MESSINGREDUZIERUNG 1/2''x3/8''

Hahn-Muffe aus Messing erhältlich in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien nach EN 12165, CW617N und CW617N EN12164

Pressverbindungen aus Messing mit einem geraden Ansatz. Verwendbar für die Installation von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohr • Verwendbar für Gasbetrieb • • Sechskant direkt aus dem Rohr gefertigt • Metallische Dichtung.

Die Pressverbindungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation von Heizungs- und Sanitäranlagen anpassbar und allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verbindungen entsprechen der Norm UNI EN 1254-2 “Hydraulische Verbindungsstücke für Kupferrohre mit Druckanschlüssen” • Alle Gewinde entsprechen der Norm UNI EN 10226-1 “Gewinde von Rohren zur dichten Verbindung” • Die verwendeten Materialien entsprechen dem Ministerialdekrets Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichglühend (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 produziert wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungsbestandteile ist entscheidend für die Dichtheitsgarantie: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Rückständen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung sanitäre Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Kit für Rohre, anpassbar an alle unsere Artikel mit

wechselbarem 24x19 Anschluss.

- Adapter für Mehrschicht- und Monopolymerrohre

- Messing-Rohrschelle

- verchromte Kappe mit Gewinde 24x19

90° MESSINGWINKEL M/F AUS SCHWEREM MESSING, KONISCHES GEWINDE

Verbindungsgelenk mit 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N

DREITEILIGE BOGENVERBINDUNG M/F MIT OR-DICHTUNG

Verwendbar für die Zuleitung von warmem und kaltem Wasser

in wassertechnischen* und Heizungsanlagen.I

Die gewindeverbindungen sind für jede Art von Installation

hydraulisch, domestisch, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

hygienisch-technische* Anlagen geeignet und generell mit jeder

Art von nicht korrosiven Flüssigkeiten.

Rechtswinkelige chromierte Halterung.

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohr

• Messingkappe

• Doppelte O-Ring-Dichtung auf der Stange

• Metallic-Oberflächenverschluss mit O-Ring-Dichtung

• Vorbehandelte Stange mit Loctite® Dri-Seal® 5061

Schnellverschluss Messing für Eisenrohrt. E102 Push

KRONOS PUSH

Verbindung/Weiblich

Die Schnellverschlussanschlüsse Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei der Renovierung von Anlagen in Wohngebäuden, in Heizungen und in Wasseranlagen geeignet. Der Einbau ist einfach und schnell, nur drei Operationen für eine hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtsystem mit zertifizierten kegelförmigen Dichtungen (in NBR) ermöglicht die Kompensation möglicher Unterdimensionierungen des Rohrdurchmessers. Der Schnellverschlussanschluss für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verankerungssystem ist einfach und sofortig, es entspricht der D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in weiblichen, männlichen und gleitenden Rohr-Rohr-Versionen, in den Größen 3/8 und 2", wurde der Anschluss entworfen und vollständig in Italien von Effebi Spa hergestellt.

Merkmale der Kronos Push Anschlüsse:

1. Gewinde UNI ISO 7/1
2. Hochsicherheitskörper und schnelle, tiefe Einsätze
3. Selbstanpassende kegelförmige Dichtung mit hoher Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung am Rohr
6. Schnellverschlussmontage des Rohres mit Spannring
